■ Parámetros del producto
| Elemento | Descripción |
|---|---|

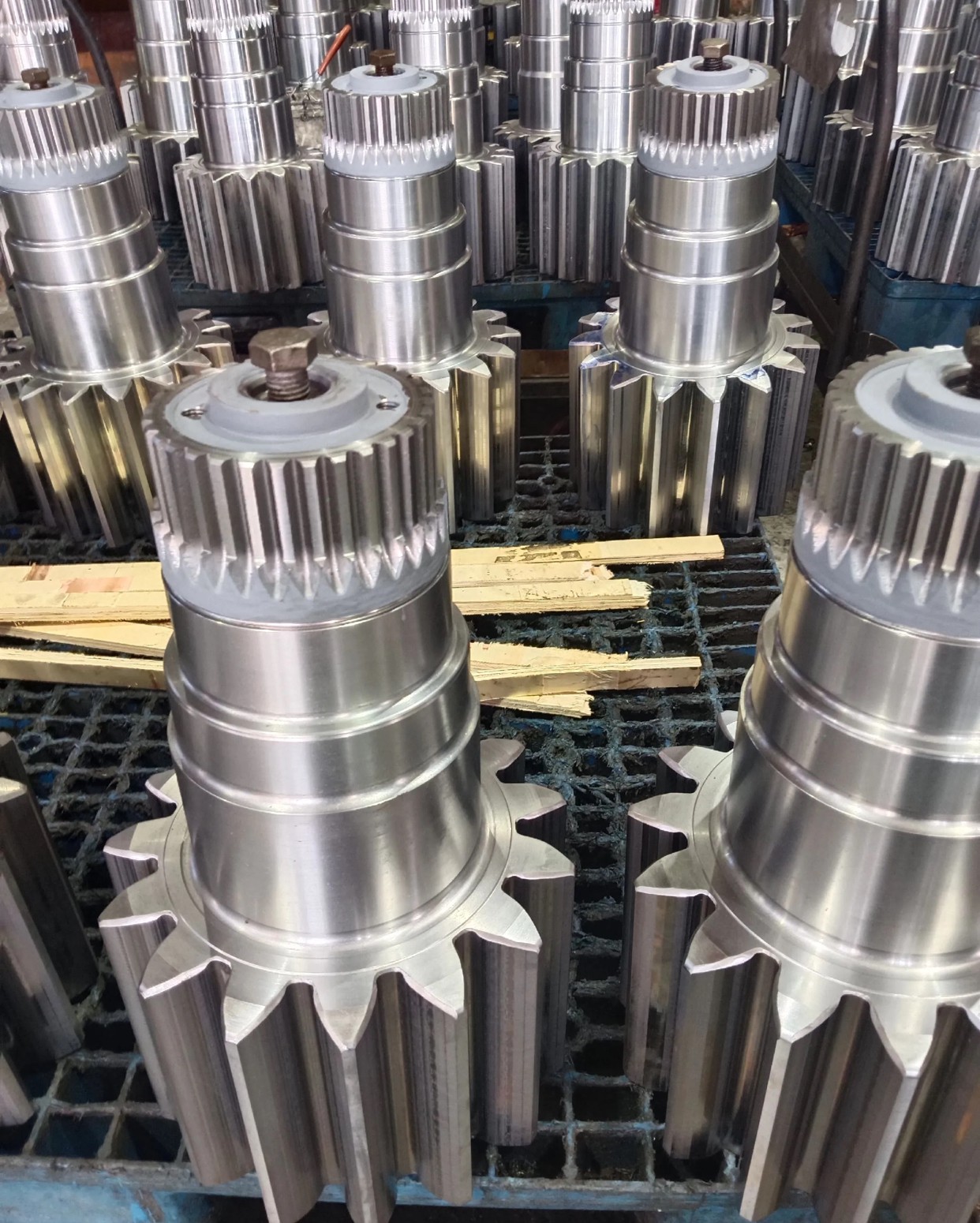

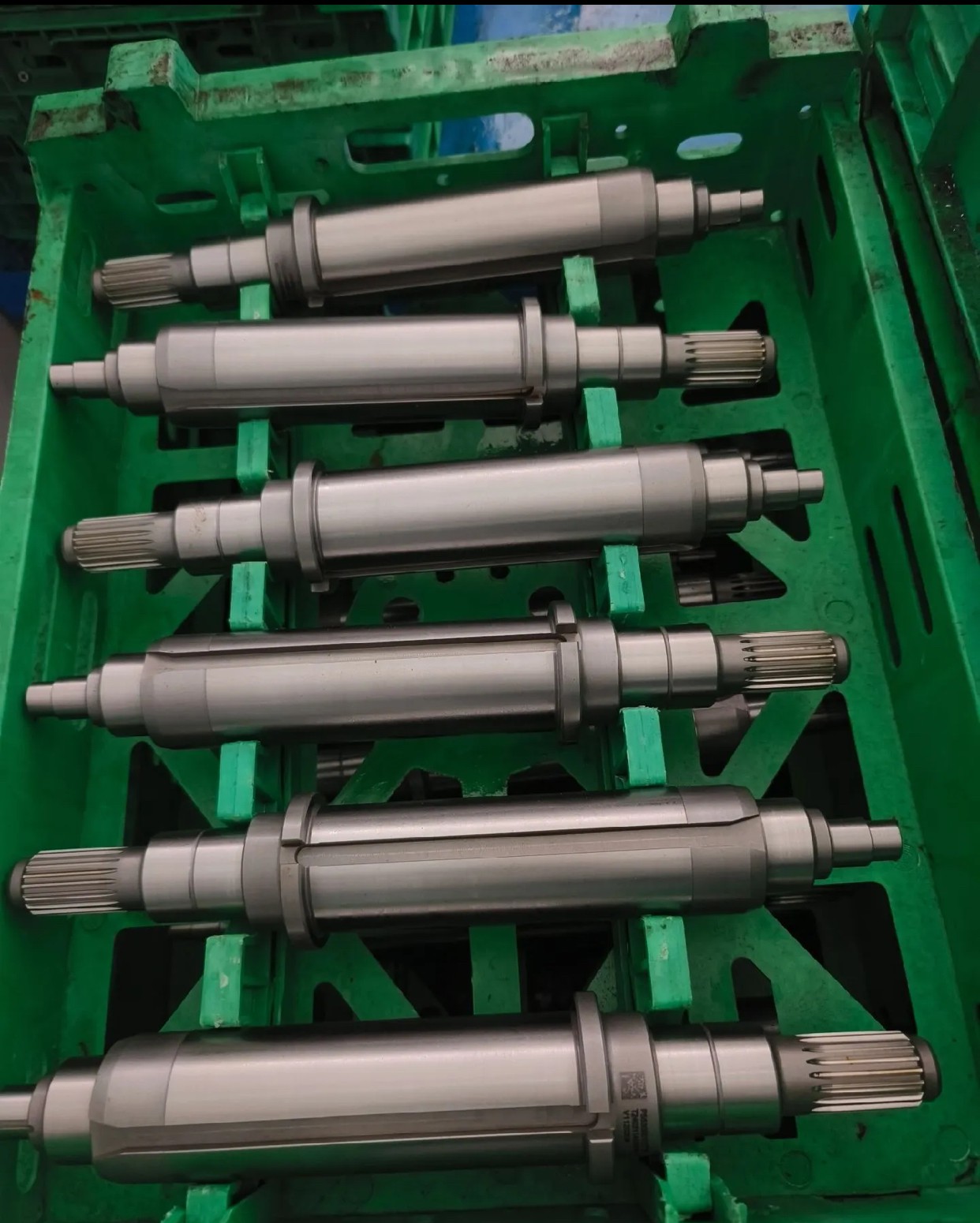

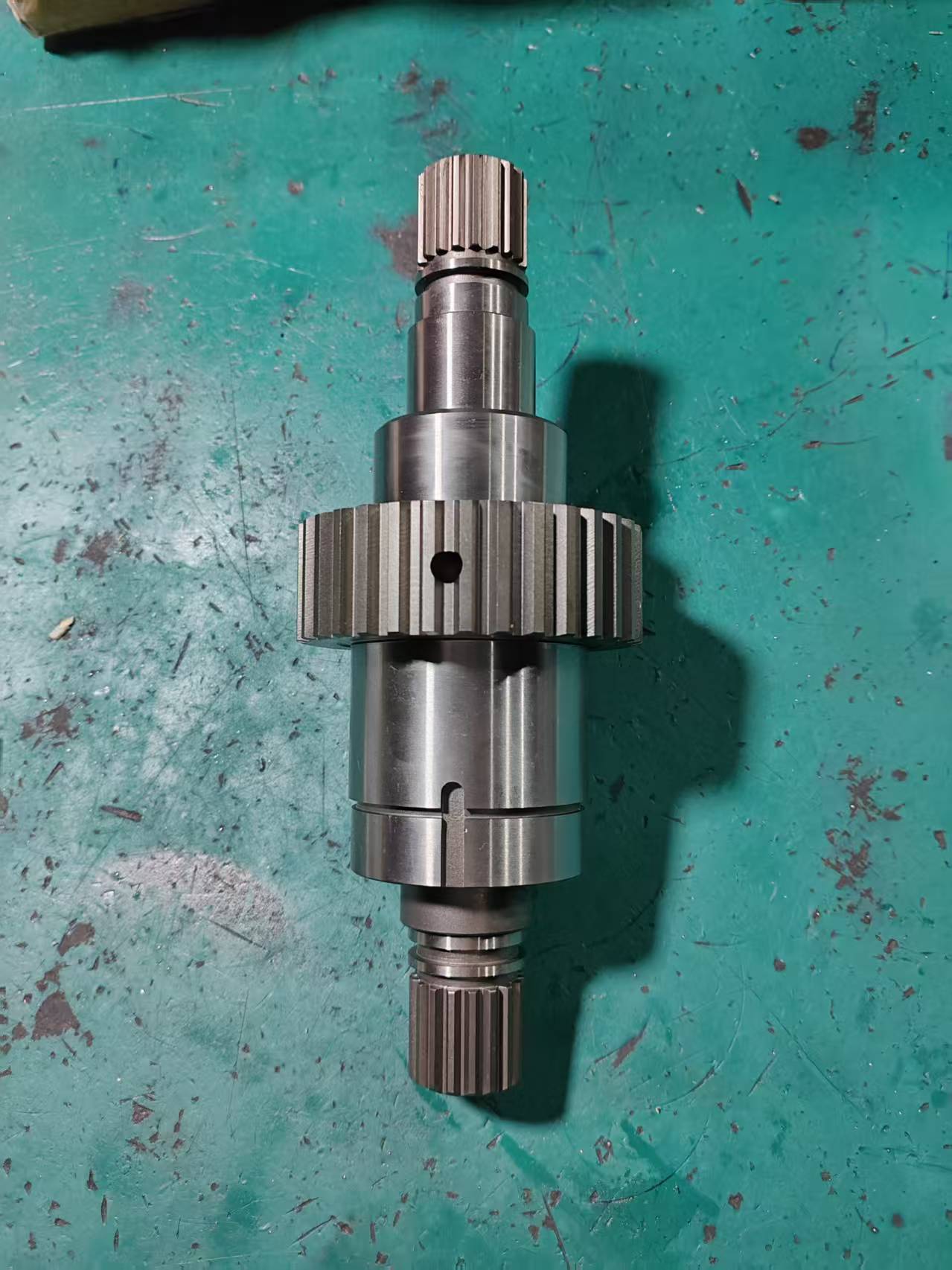

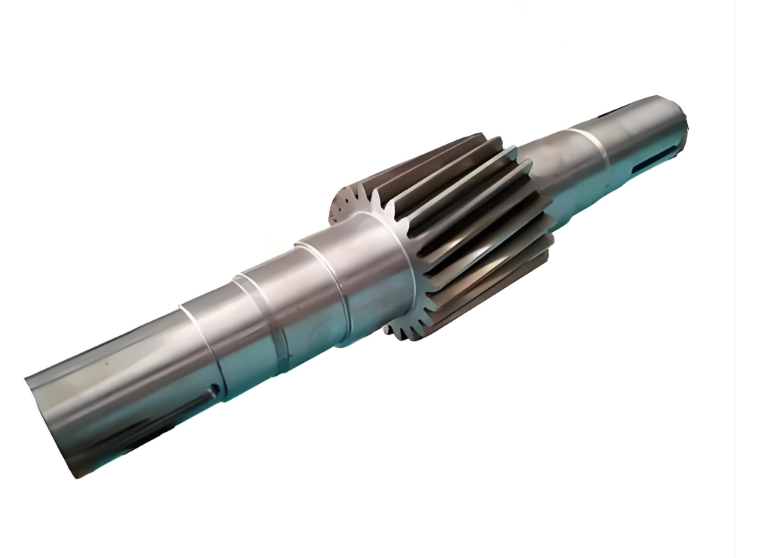

| Nombre del producto | Forjas de ejes de engranajes, blanks de ejes de engranajes para transmisión, blanks de ejes de engranajes, forjas de ejes con engranaje integrado |
| Descripción general | Los ejes de engranajes integran un engranaje y un eje en un solo componente de transmisión, que transmite el par y proporciona el engrane simultáneamente. Mediante la forja integral, el flujo de grano se distribuye de forma continua a lo largo del muñón y del perfil del diente, lo que elimina los riesgos de fallo asociados a los conjuntos soldados o montados por interferencia. Las forjas de ejes de engranajes ofrecen mayor resistencia a la torsión, resistencia a la fatiga y fiabilidad. Son ideales para transmisiones de automóviles, árboles de levas de motores, cajas de transferencia de maquinaria de construcción, reductores industriales y sistemas de accionamiento de bombas. |
| Materiales comunes | Acero al carbono: 45#, 55# Acero aleado: 40Cr, 42CrMo, 35CrMo Acero para cementación: 20CrMnTi, 20CrMo, 20CrMnMo Acero para nitruración: 38CrMoAl Acero inoxidable: 304, 316, 410 (para cargas ligeras o entornos especiales) |
| Rango de peso (por pieza) | 1 kg – 150 kg |
| Longitud máxima | 200 mm – 1500 mm |
| Diámetro máximo del eje (sección del engranaje) | 50 mm – 400 mm |
| Rango de módulos del engranaje | 2 – 16 (personalizable) |
| Principales tipos de producto | Forjas de ejes de entrada/salida de transmisión, blanks de árboles de levas, ejes de motor con engranaje, ejes de bomba con engranaje, ejes estriados con engranaje, ejes de engranajes planetarios, ejes de engranajes para reductores industriales |
| Proceso de forja | Forja en matriz (con sección de engranaje) / Forja libre + forja en matriz / Laminado de cuña transversal + calibrado de precisión |
| Operaciones posteriores (opcionales) | Normalizado / Temple y revenido / Cementación y temple / Nitruración / Temple por inducción + torneado de acabado / rectificado de engranajes / rectificado de estrías |
| Aplicaciones típicas | Transmisiones de automóviles, transmisiones de camiones pesados, transmisiones de maquinaria de construcción, cajas de engranajes agrícolas, reductores industriales, ejes de accionamiento de orientación/inclinación de turbinas eólicas, cajas de engranajes marinas, ejes de accionamiento de compresores |
| Normas aplicables | GB/T 3077, ASTM A29, DIN 17200, JIS G4051, ISO 6336 o planos del cliente |
| Ventajas principales | 1. Forja integral: engranaje y eje en una sola pieza, sin puntos débiles de soldadura o montaje 2. Flujo de grano continuo: sin interrupciones de las líneas de flujo en la raíz del diente ni en el hombro del eje; excelente resistencia a la torsión y a la fatiga 3. Estructura interna densa: cumple los requisitos de inspección ultrasónica (GB/T 6402 o EN 10228) 4. Forma casi neta: reduce el tiempo de mecanizado y el desperdicio de material 5. Se puede dejar sobrematerial en los dientes del engranaje: alta precisión para el tallado o rectificado posterior 6. Personalizable para distintas dimensiones no estándar, perfiles de dientes, estrías y secciones de eje |
Materiales comunes y dureza típica después del tratamiento térmico.
| Material | Tratamiento térmico | Dureza superficial | Dureza del núcleo | Aplicaciones típicas de ejes de engranajes |
|---|---|---|---|---|
| 45# | Temple y revenido + temple por inducción | 45–52 HRC | 20–30 HRC | Ejes de transmisión para cargas ligeras, ejes de engranajes agrícolas |
| 40Cr | Temple y revenido + temple por inducción | 48–55 HRC | 25–32 HRC | Ejes de transmisión para cargas medias, ejes de engranajes de bombas de aceite |
| 42CrMo | Temple y revenido + temple por inducción | 50–56 HRC | 28–35 HRC | Ejes de transmisión de camiones pesados, ejes de cajas de transferencia |
| 35CrMo | Temple y revenido + temple por inducción | 48–55 HRC | 26–34 HRC | Ejes de reductores industriales, ejes de compresores |
| 20CrMnTi | Cementación y temple | 58–62 HRC (capa: 0,8–1,5 mm) | 30–42 HRC | Ejes de entrada/salida de transmisiones de automóviles |
| 20CrMo | Cementación y temple | 58–62 HRC | 32–42 HRC | Ejes de transmisión para cargas pesadas, ejes de transferencia |
| 38CrMoAl | Nitruración | ≥850 HV (capa: 0,3–0,6 mm) | 25–35 HRC | Ejes de accionamiento de alta precisión, husillos de máquinas herramienta |
| 20CrMnMo | Cementación y temple | 58–62 HRC | 35–45 HRC | Ejes de accionamiento de maquinaria de construcción de gran tamaño, ejes de cajas de engranajes marinas |
■ Video del taller de producción
■ Taller de forja
■ Taller de mecanizado CNC
■ Equipos de prueba
■ Certificado
■ ¡Obtenga su cotización gratuita ahora!

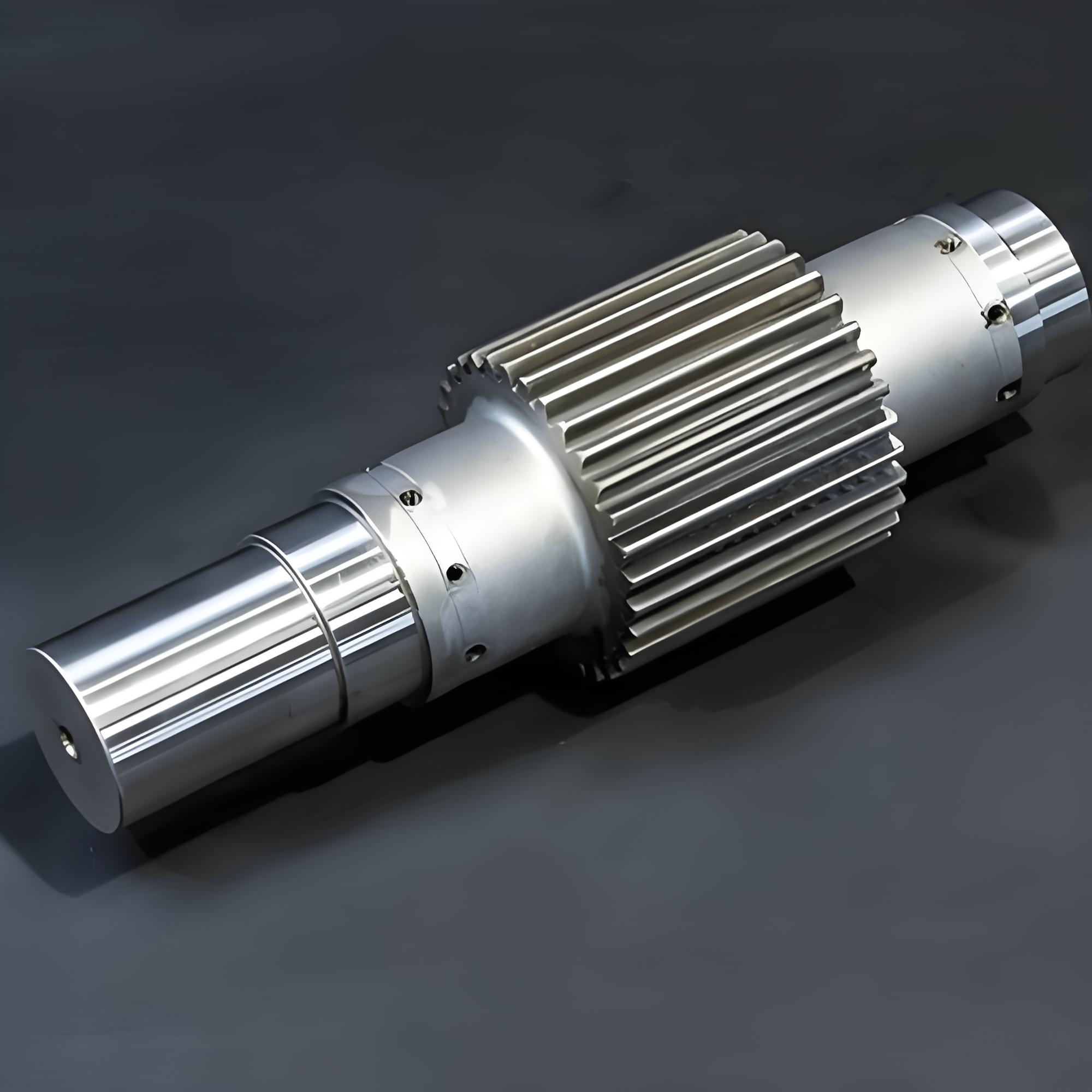

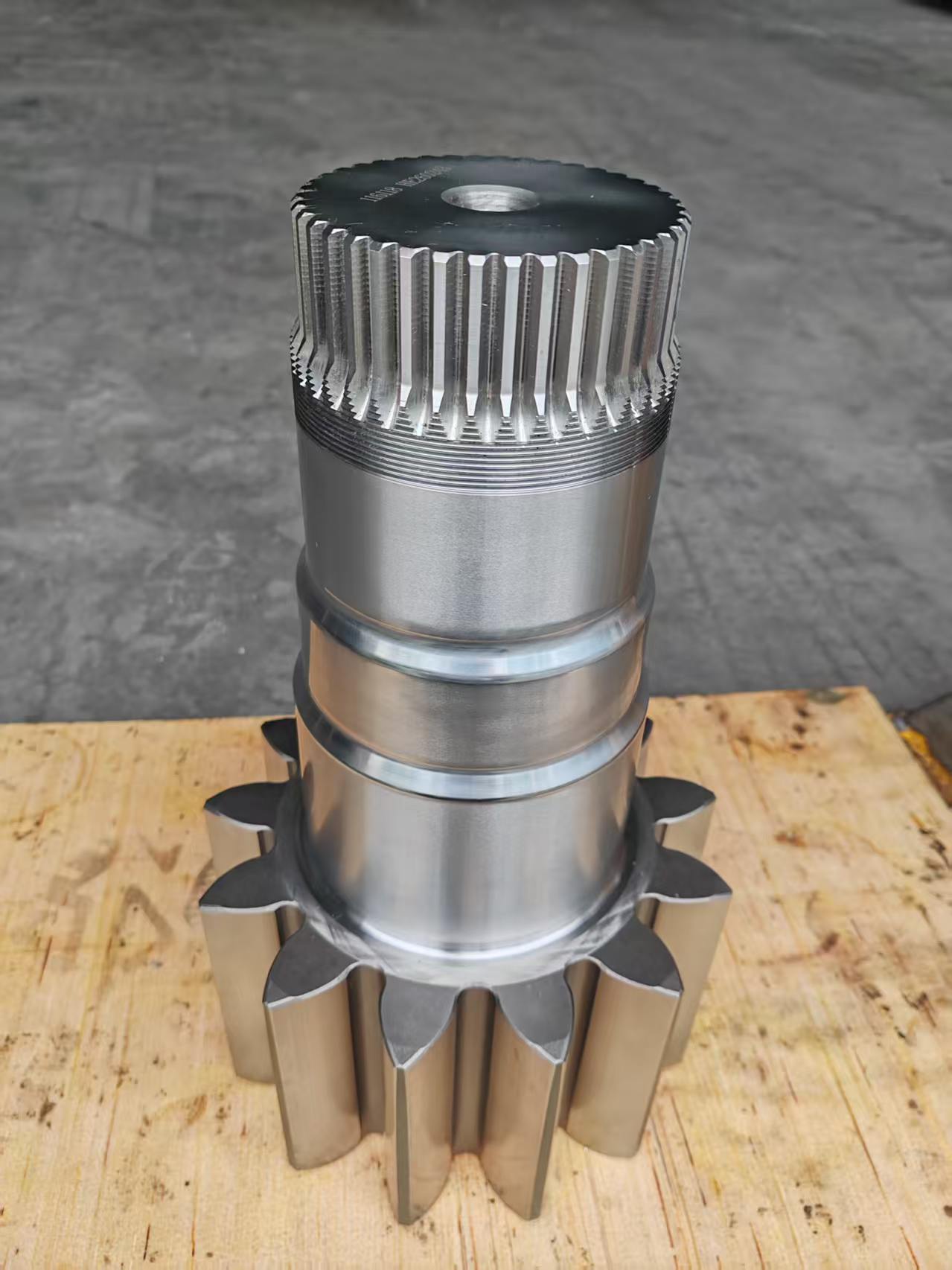

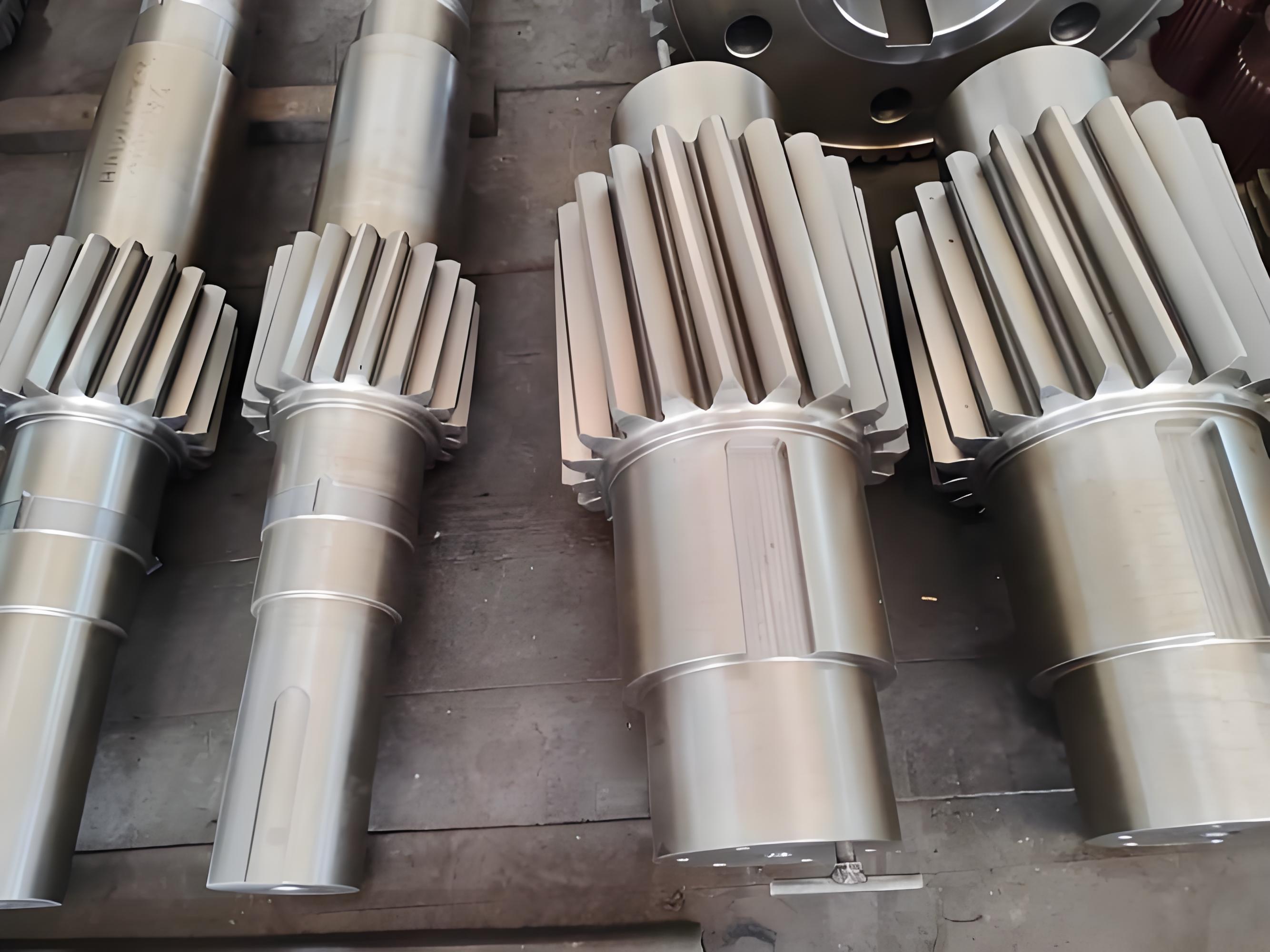

■ Productos relacionados
