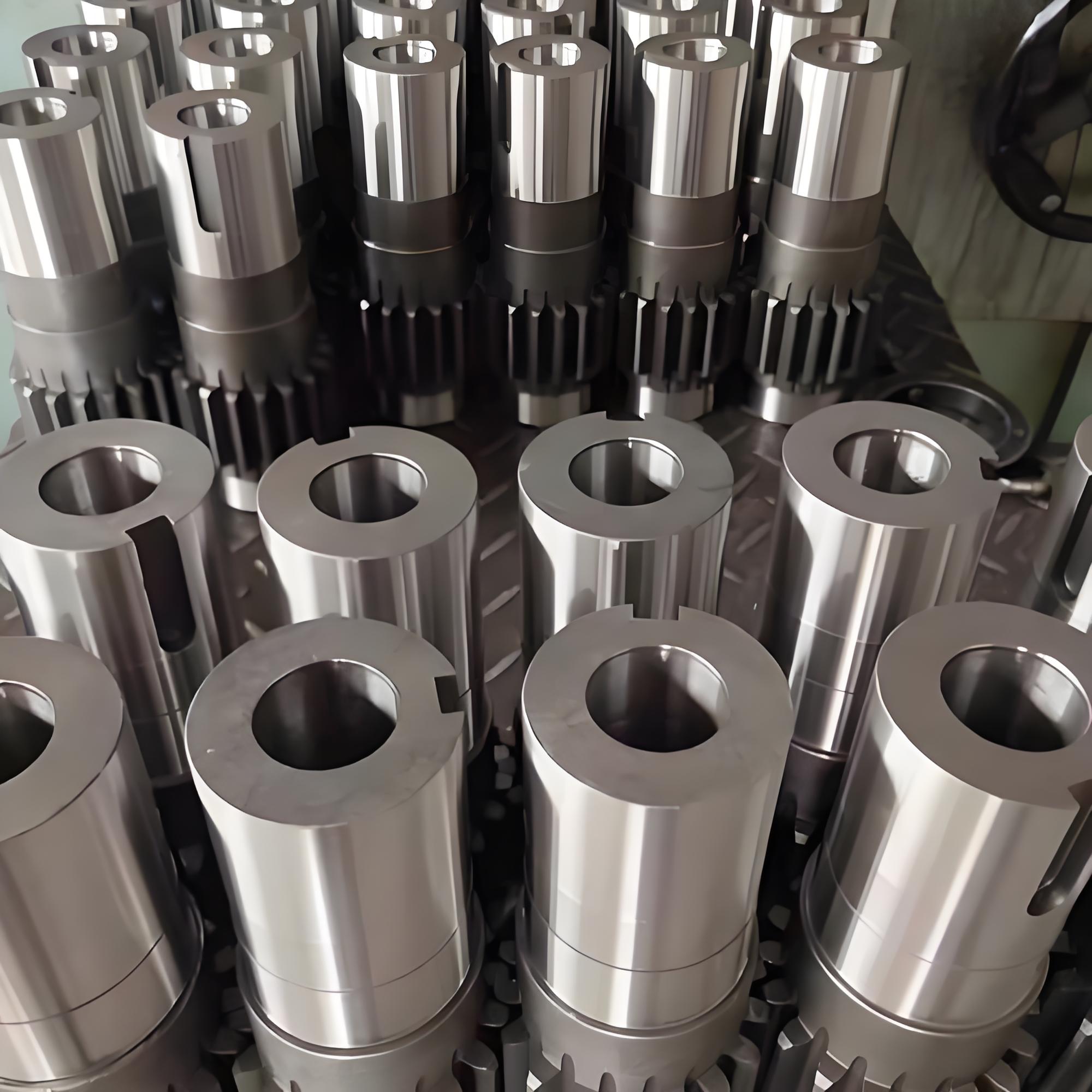

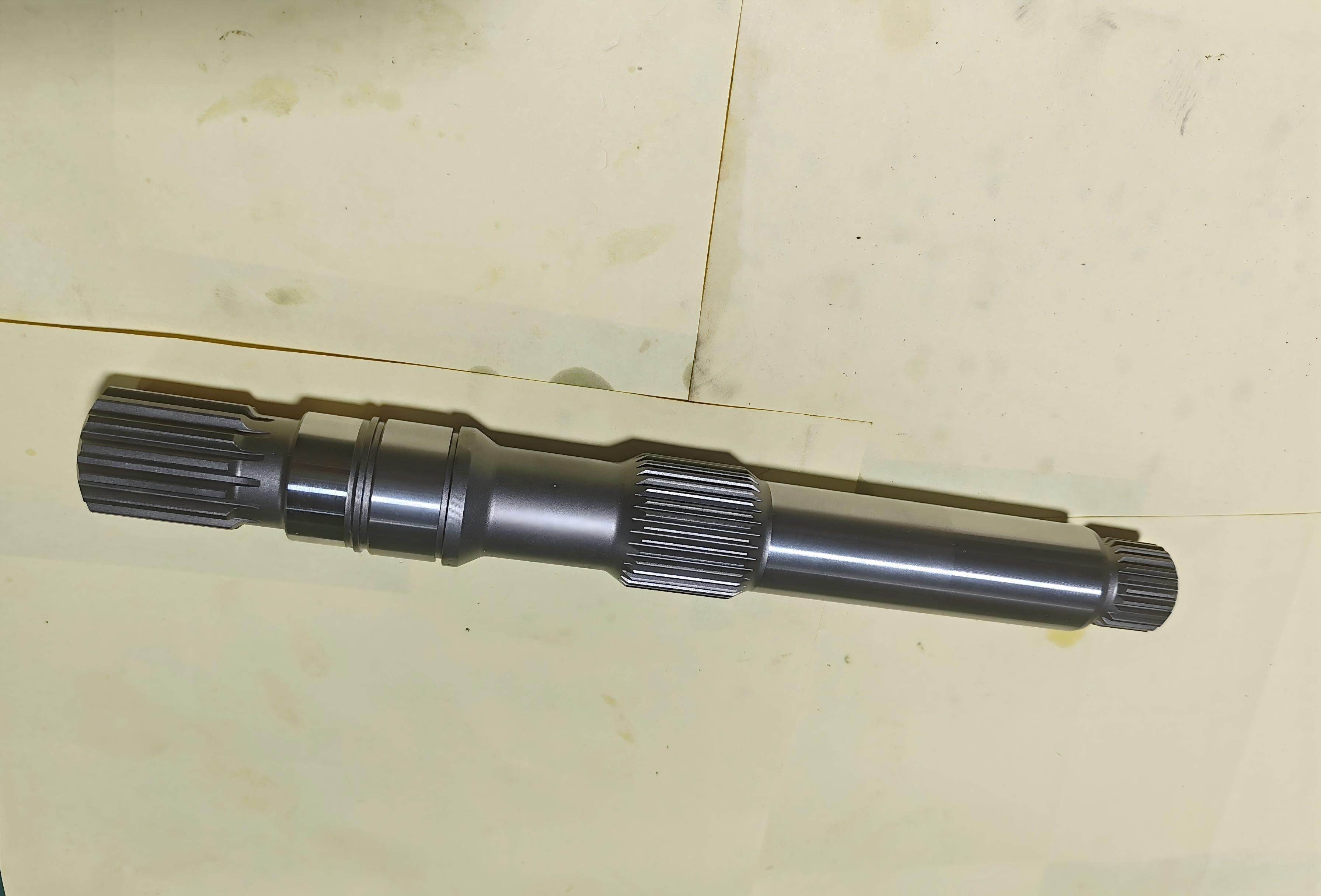

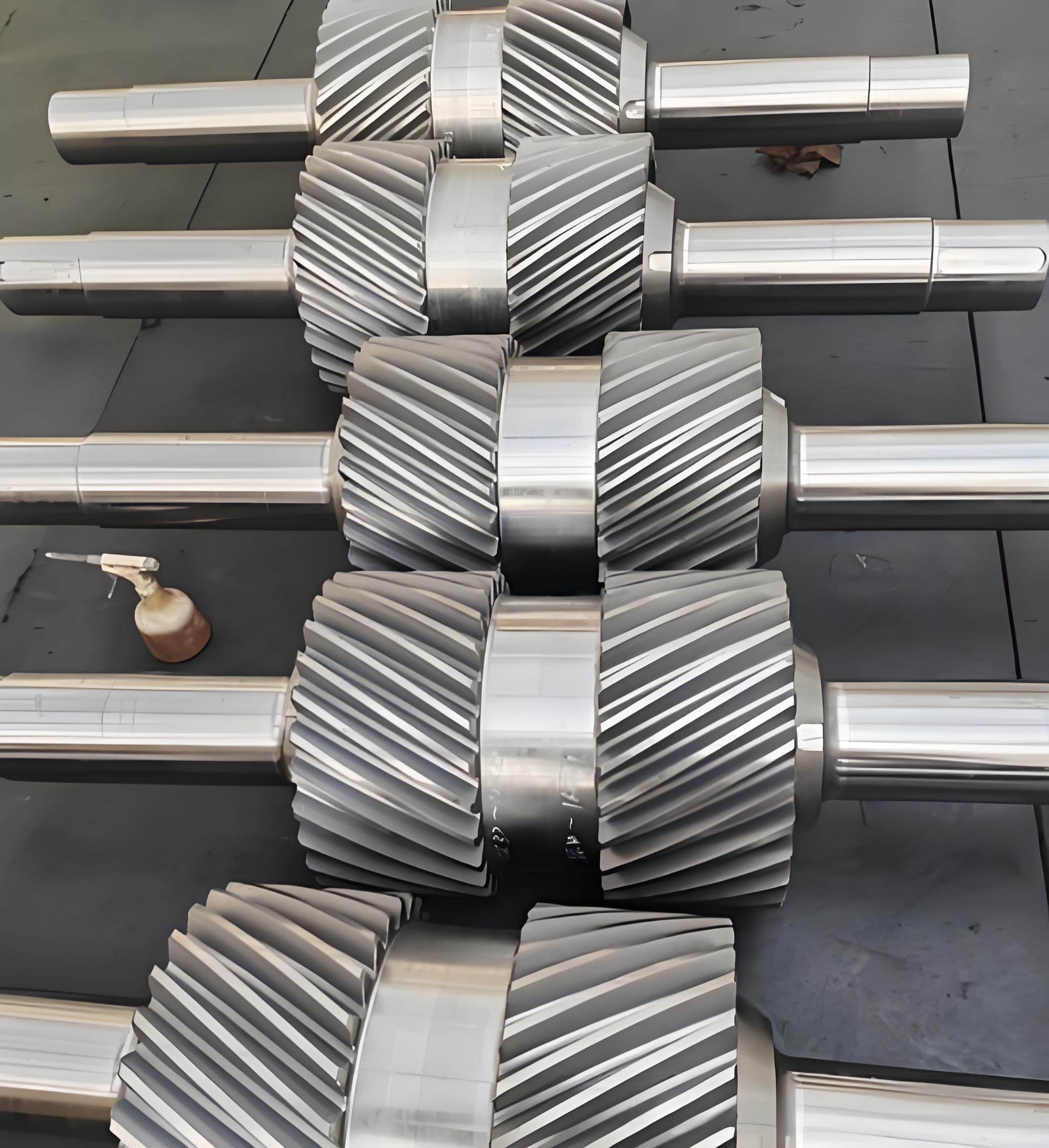

Eje de transmisión

›

‹

›

Eje de transmisión
+86 13906351275

WhatsApp

admin@admin.com

Correo electrónico

■ Parámetros del producto

ElementoDescripción
Nombre del productoForjas de ejes de engranajes, blanks de ejes de engranajes para transmisión, blanks de ejes de engranajes, forjas de ejes con engranaje integrado
Descripción generalLos ejes de engranajes integran un engranaje y un eje en un solo componente de transmisión, que transmite el par y proporciona el engrane simultáneamente. Mediante la forja integral, el flujo de grano se distribuye de forma continua a lo largo del muñón y del perfil del diente, lo que elimina los riesgos de fallo asociados a los conjuntos soldados o montados por interferencia. Las forjas de ejes de engranajes ofrecen mayor resistencia a la torsión, resistencia a la fatiga y fiabilidad. Son ideales para transmisiones de automóviles, árboles de levas de motores, cajas de transferencia de maquinaria de construcción, reductores industriales y sistemas de accionamiento de bombas.
Materiales comunesAcero al carbono: 45#, 55# Acero aleado: 40Cr, 42CrMo, 35CrMo Acero para cementación: 20CrMnTi, 20CrMo, 20CrMnMo Acero para nitruración: 38CrMoAl Acero inoxidable: 304, 316, 410 (para cargas ligeras o entornos especiales)
Rango de peso (por pieza)1 kg – 150 kg
Longitud máxima200 mm – 1500 mm
Diámetro máximo del eje (sección del engranaje)50 mm – 400 mm
Rango de módulos del engranaje2 – 16 (personalizable)
Principales tipos de productoForjas de ejes de entrada/salida de transmisión, blanks de árboles de levas, ejes de motor con engranaje, ejes de bomba con engranaje, ejes estriados con engranaje, ejes de engranajes planetarios, ejes de engranajes para reductores industriales
Proceso de forjaForja en matriz (con sección de engranaje) / Forja libre + forja en matriz / Laminado de cuña transversal + calibrado de precisión
Operaciones posteriores (opcionales)Normalizado / Temple y revenido / Cementación y temple / Nitruración / Temple por inducción + torneado de acabado / rectificado de engranajes / rectificado de estrías
Aplicaciones típicasTransmisiones de automóviles, transmisiones de camiones pesados, transmisiones de maquinaria de construcción, cajas de engranajes agrícolas, reductores industriales, ejes de accionamiento de orientación/inclinación de turbinas eólicas, cajas de engranajes marinas, ejes de accionamiento de compresores
Normas aplicablesGB/T 3077, ASTM A29, DIN 17200, JIS G4051, ISO 6336 o planos del cliente
Ventajas principales1. Forja integral: engranaje y eje en una sola pieza, sin puntos débiles por soldadura ni ensamblaje 2. Flujo continuo de las fibras: sin interrupciones en el flujo de las fibras en la raíz del diente ni en el resalte del eje; excelente resistencia a la torsión y a la fatiga 3. Estructura interna densa: cumple los requisitos de inspección ultrasónica (GB/T 6402 o EN 10228) 4. Forma casi final: reduce el tiempo de mecanizado y el desperdicio de material 5. Se puede dejar un margen de mecanizado en los dientes del engranaje: alta precisión para el posterior tallado por generación o rectificado 6. Personalizable para diversas dimensiones no estándar, perfiles de dientes, estrías y secciones de eje


Materiales comunes y dureza típica después del tratamiento térmico.


MaterialTratamiento térmicoDureza superficialDureza del núcleoAplicaciones típicas de ejes de engranajes
45#Temple y revenido + temple por inducción45–52 HRC20–30 HRCEjes de transmisión para cargas ligeras, ejes de engranajes agrícolas
40CrTemple y revenido + temple por inducción48–55 HRC25–32 HRCEjes de transmisión para cargas medias, ejes de engranajes de bombas de aceite
42CrMoTemple y revenido + temple por inducción50–56 HRC28–35 HRCEjes de transmisión de camiones pesados, ejes de cajas de transferencia
35CrMoTemple y revenido + temple por inducción48–55 HRC26–34 HRCEjes de reductores industriales, ejes de compresores
20CrMnTiCementación y temple58–62 HRC (capa: 0,8–1,5 mm)30–42 HRCEjes de entrada/salida de transmisiones de automóviles
20CrMoCementación y temple58–62 HRC32–42 HRCEjes de transmisión para cargas pesadas, ejes de transferencia
38CrMoAlNitruración≥850 HV (capa: 0,3–0,6 mm)25–35 HRCEjes de accionamiento de alta precisión, husillos de máquinas herramienta
20CrMnMoCementación y temple58–62 HRC35–45 HRCEjes de accionamiento de maquinaria de construcción de gran tamaño, ejes de cajas de engranajes marinas
