| Ítem | Descripción |
|---|

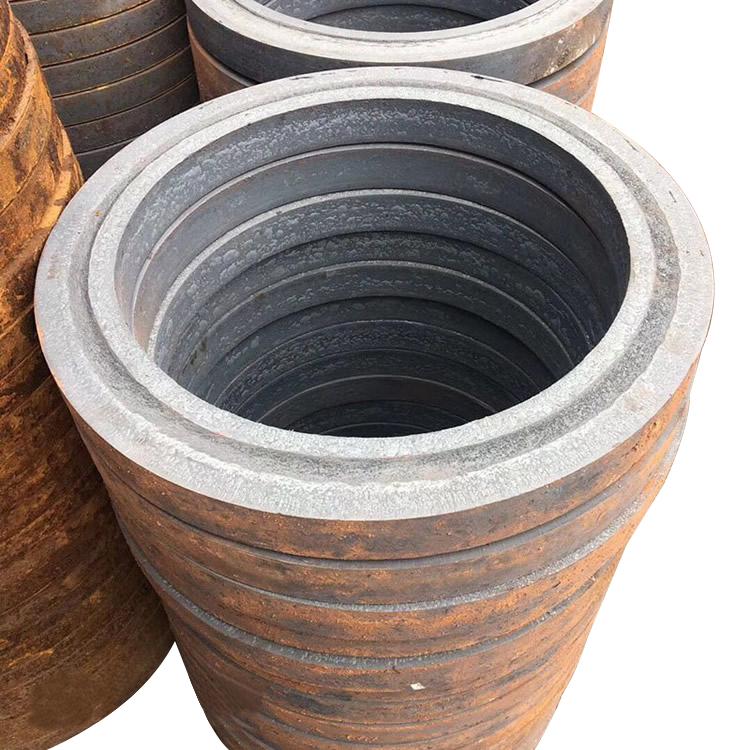

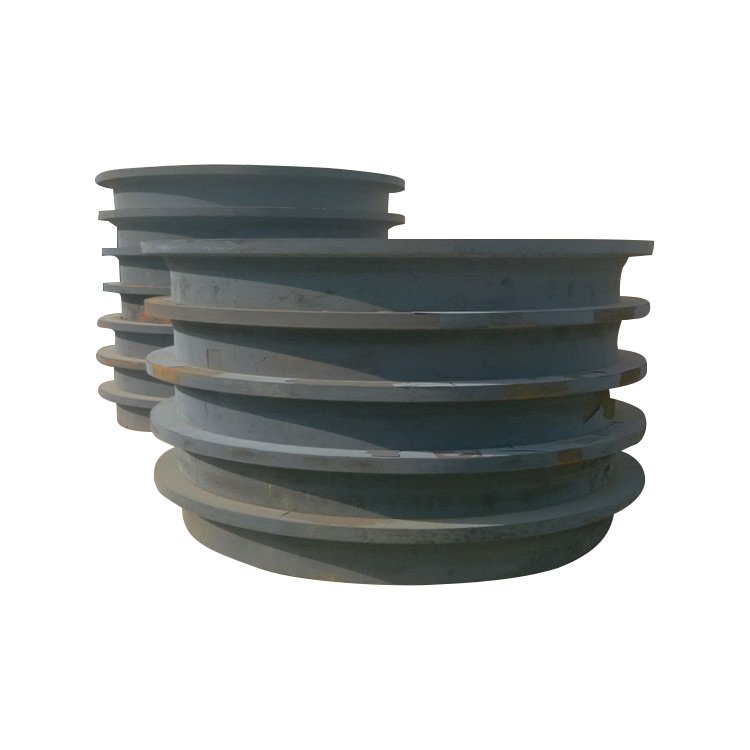

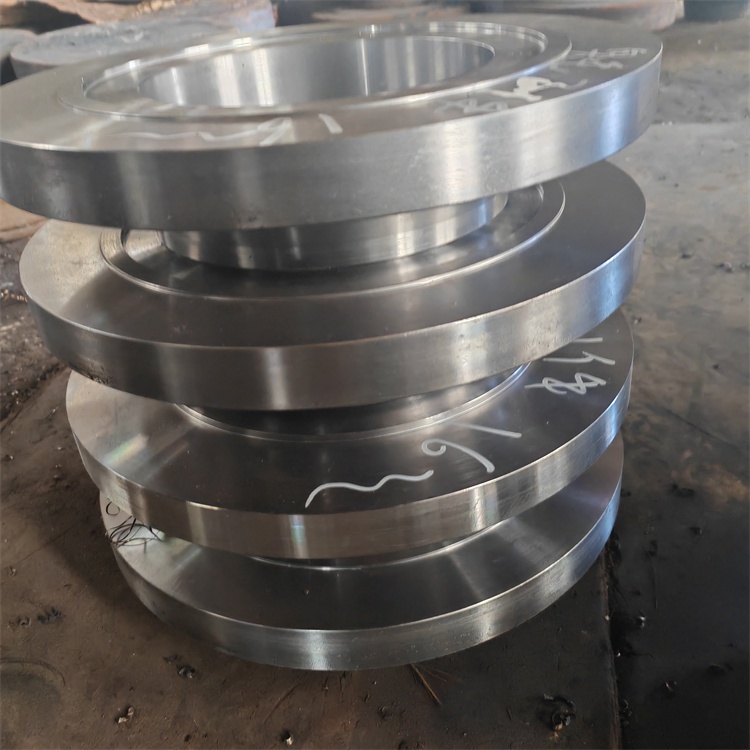

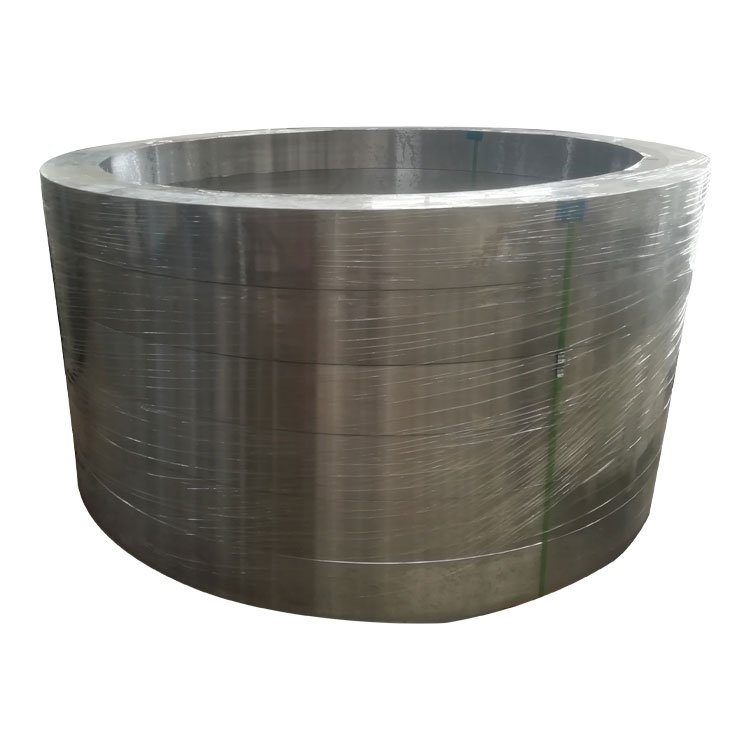

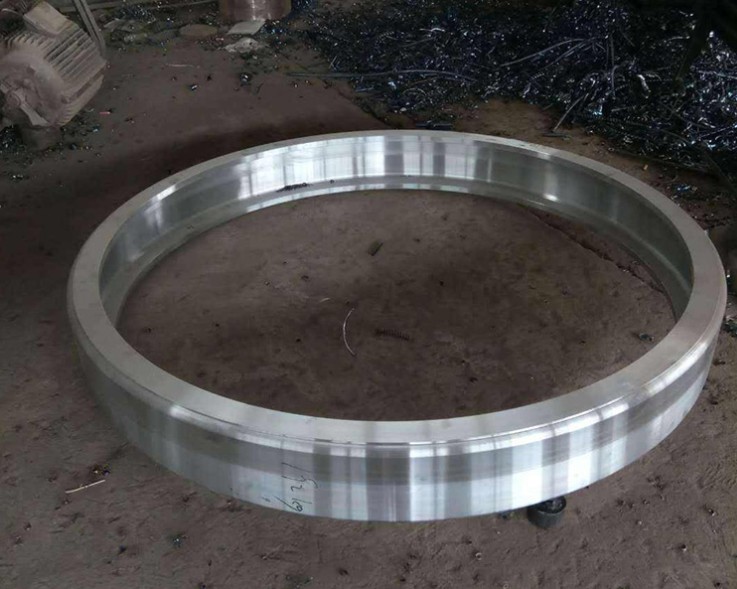

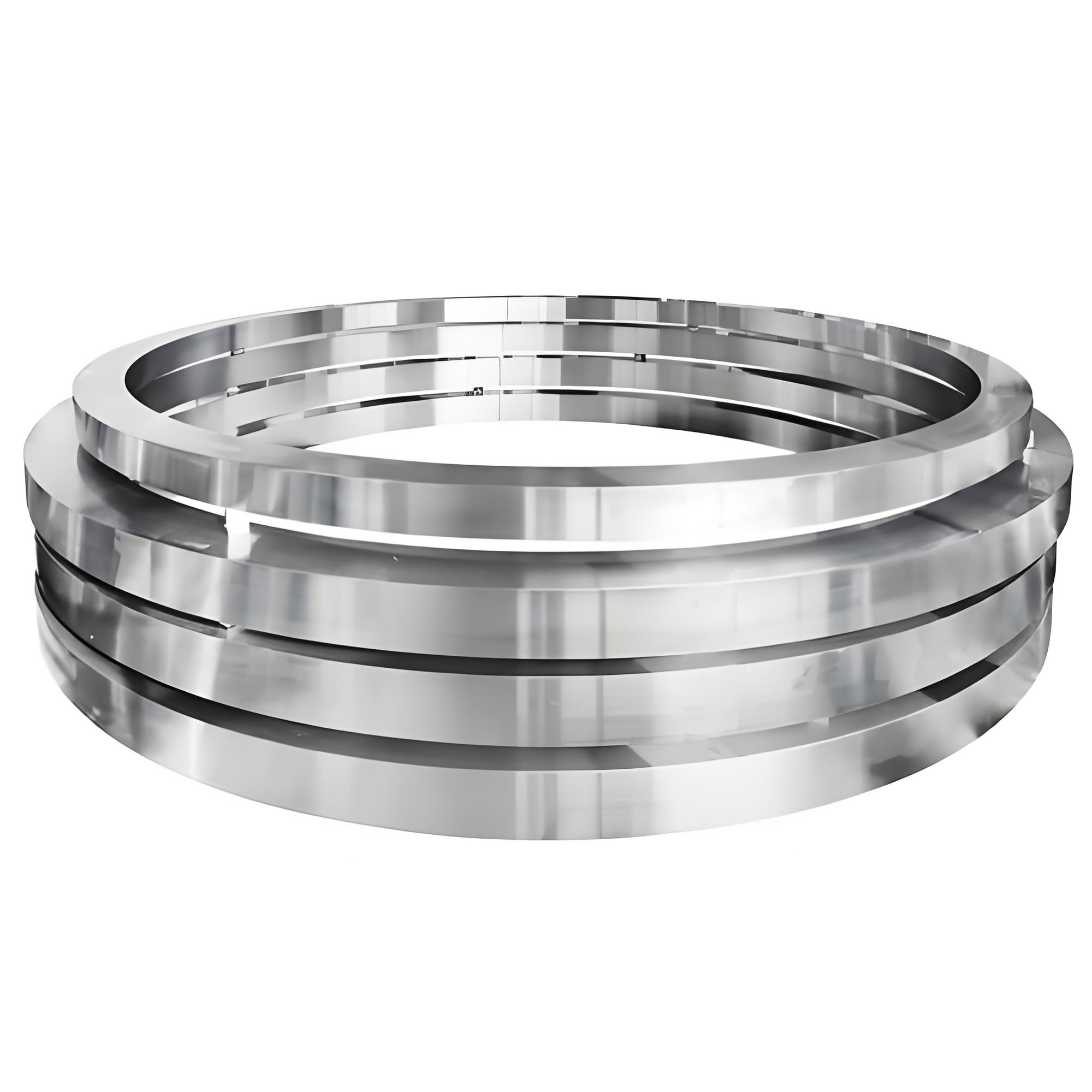

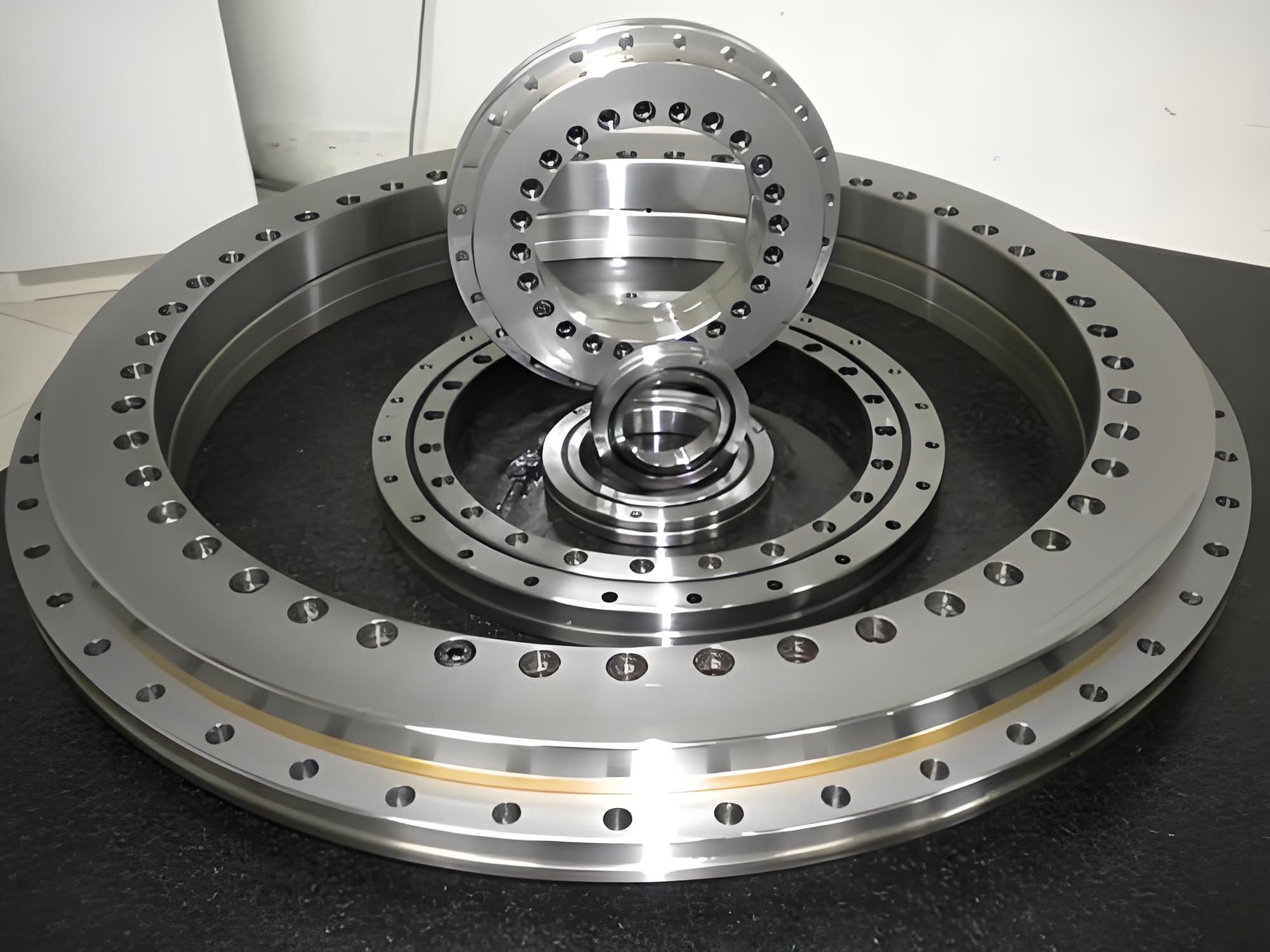

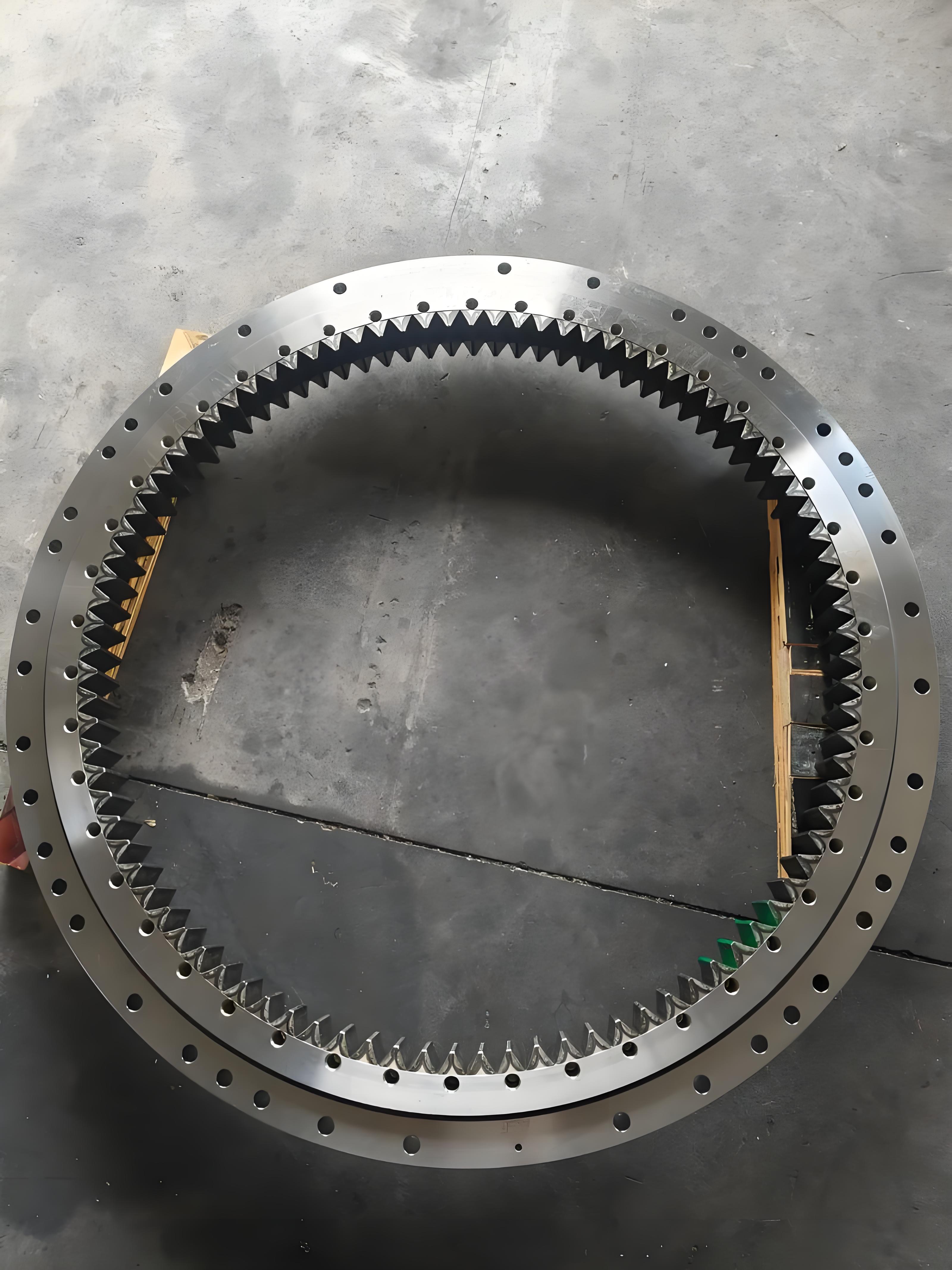

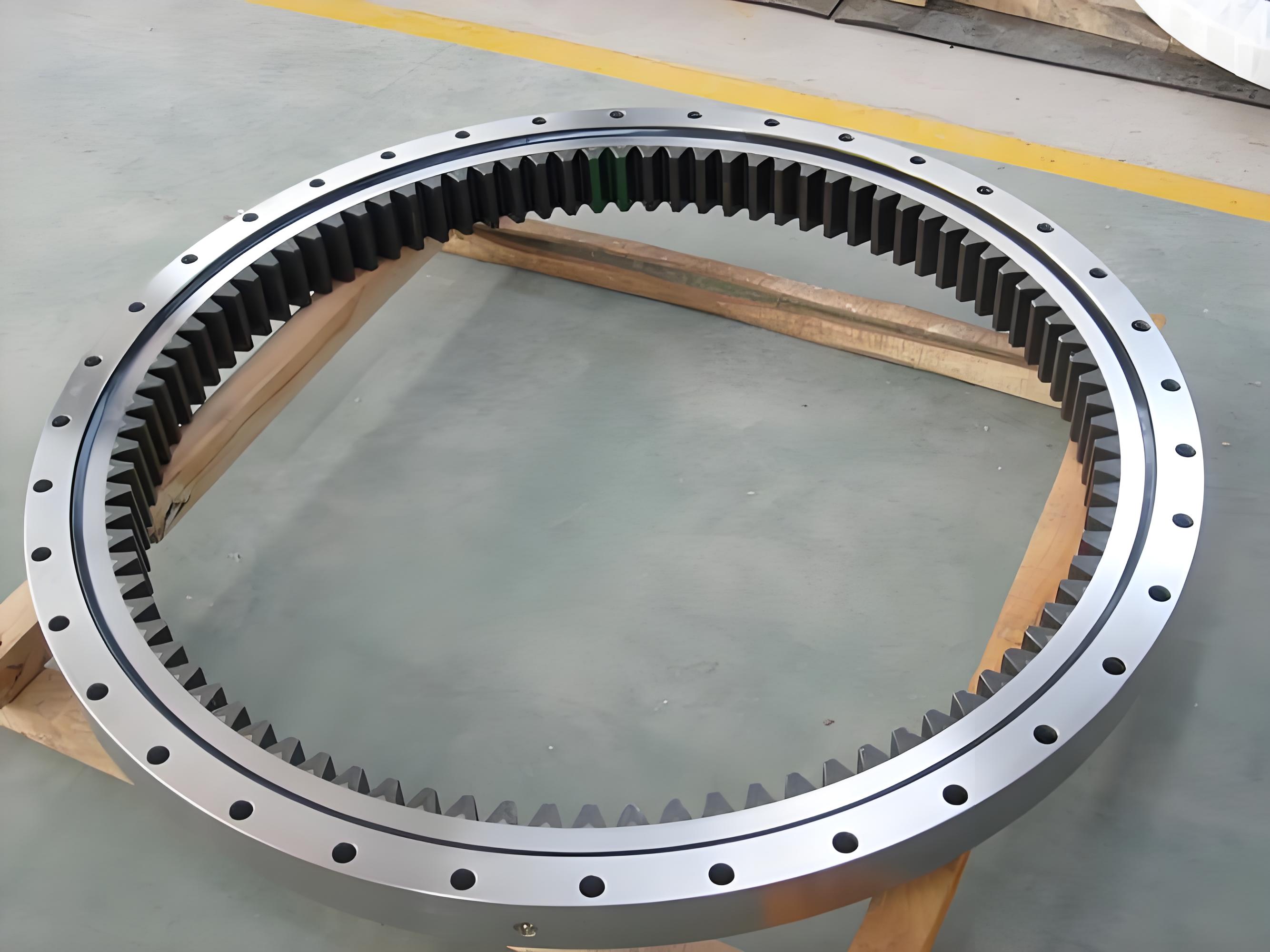

| Nombre del producto | Anillos de corona de orientación, anillos interiores/exteriores de coronas de orientación, engranajes de coronas de orientación, piezas forjadas de coronas de orientación, anillos de rodamiento de mesa giratoria |
| Descripción general | Los anillos de corona de orientación son los componentes centrales de las coronas de orientación (rodamientos de mesa giratoria) y normalmente constan de anillos interiores y exteriores. Soportan cargas axiales, cargas radiales y momentos de vuelco. Fabricados mediante laminación de anillos de precisión o forja en matriz, estos anillos presentan una estructura densa y un flujo de fibra continuo. Tras el endurecimiento por inducción de la pista de rodadura, ofrecen una excelente resistencia a la fatiga de contacto y al desgaste. Se utilizan ampliamente en grúas, excavadoras, turbinas eólicas, sistemas de seguimiento solar, mesas giratorias robóticas y maquinaria portuaria. |
| Materiales comunes | Acero al carbono: 45#, 50Mn Acero aleado: 40Cr, 42CrMo, 50Mn, S48C, S55C Acero inoxidable: 440C, 420 (para resistencia a la corrosión)Otros: GCr15 (para coronas de orientación pequeñas de precisión) |
| Rango de peso (por pieza) | 10 kg – 3000 kg |
| Rango de diámetro exterior | 200 mm – 4000 mm |
| Rango de diámetro interior | 100 mm – 3500 mm |
| Altura de sección | 30 mm – 250 mm |
| Diámetro primitivo de la pista de rodadura | 150 mm – 3700 mm |

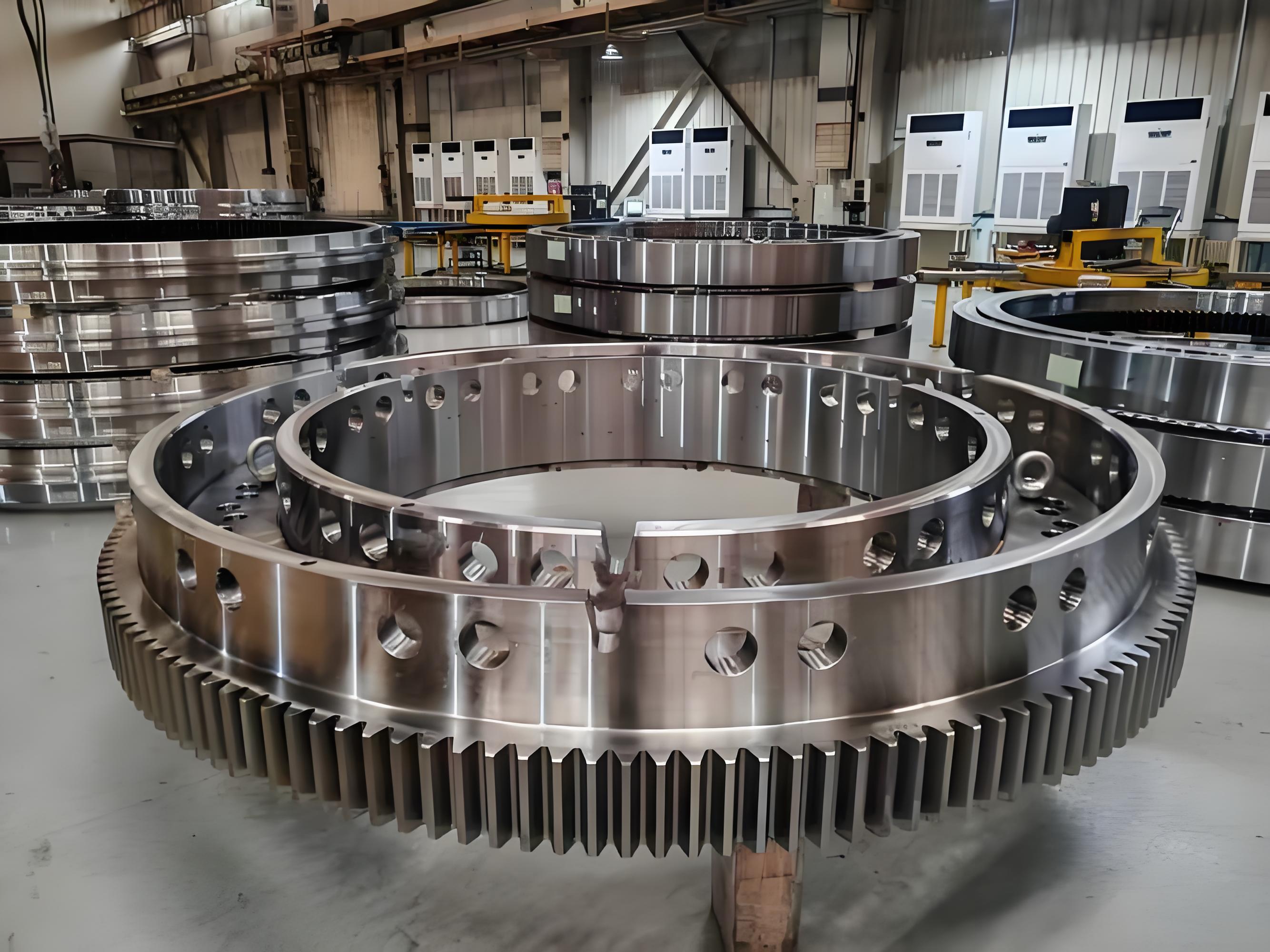

| Principales formas de producto | Piezas forjadas de anillos interiores, piezas forjadas de anillos exteriores, anillos interiores/exteriores dentados, anillos sin engranaje, anillos de pista de rodadura de alta precisión |
| Proceso de forja | Laminación radial-axial de anillos / Forja libre + expansión con mandril / Forja en matriz cerrada (para tamaños pequeños) |
| Operaciones posteriores (opcionales) | Normalizado / Recocido / Temple & revenido / Endurecimiento por inducción de la pista de rodadura / Rectificado de la pista de rodadura / Corte de engranajes (tallado por fresa madre/mortajado/endurecimiento) / Taladrado / Mandrinado |
| Aplicaciones típicas | Excavadoras, grúas sobre camión, grúas torre, grúas sobre orugas, sistemas de guiñada & paso de turbinas eólicas, dispositivos de seguimiento solar térmico, mesas giratorias robóticas, grúas portuarias, tuneladoras, mesas giratorias de TC médica |
| Normas aplicables | GB/T 3077, JB/T 2300 (norma de coronas de orientación), ISO 281 (vida útil de rodamientos), DIN 17200, ASTM A29 o planos del cliente |
| Ventajas principales | 1. Flujo de fibra circunferencial continuo mediante laminación de anillos – sin interrupción del flujo de fibra en las pistas de rodadura, vida a fatiga de contacto significativamente mejorada 2. Estructura interna densa – cumple los requisitos de ensayo ultrasónico (GB/T 6402 Nivel 2 o EN 10228-3) 3. Dureza uniforme tras Q&T – endurecimiento por inducción de la pista de rodadura de hasta 55–62 HRC con profundidad de capa controlable 4. Alta precisión dimensional – anillos interiores/exteriores emparejados con baja excentricidad de la pista de rodadura 5. Se puede reservar sobremetal para engranajes – disponibles tallado por fresa madre/mortajado de engranajes y entrega final 6. Material trazable – se proporcionan informes de ensayos mecánicos e informes metalográficos 7. Material y tratamiento térmico optimizados para aplicaciones de servicio pesado (energía eólica, maquinaria de construcción) |
