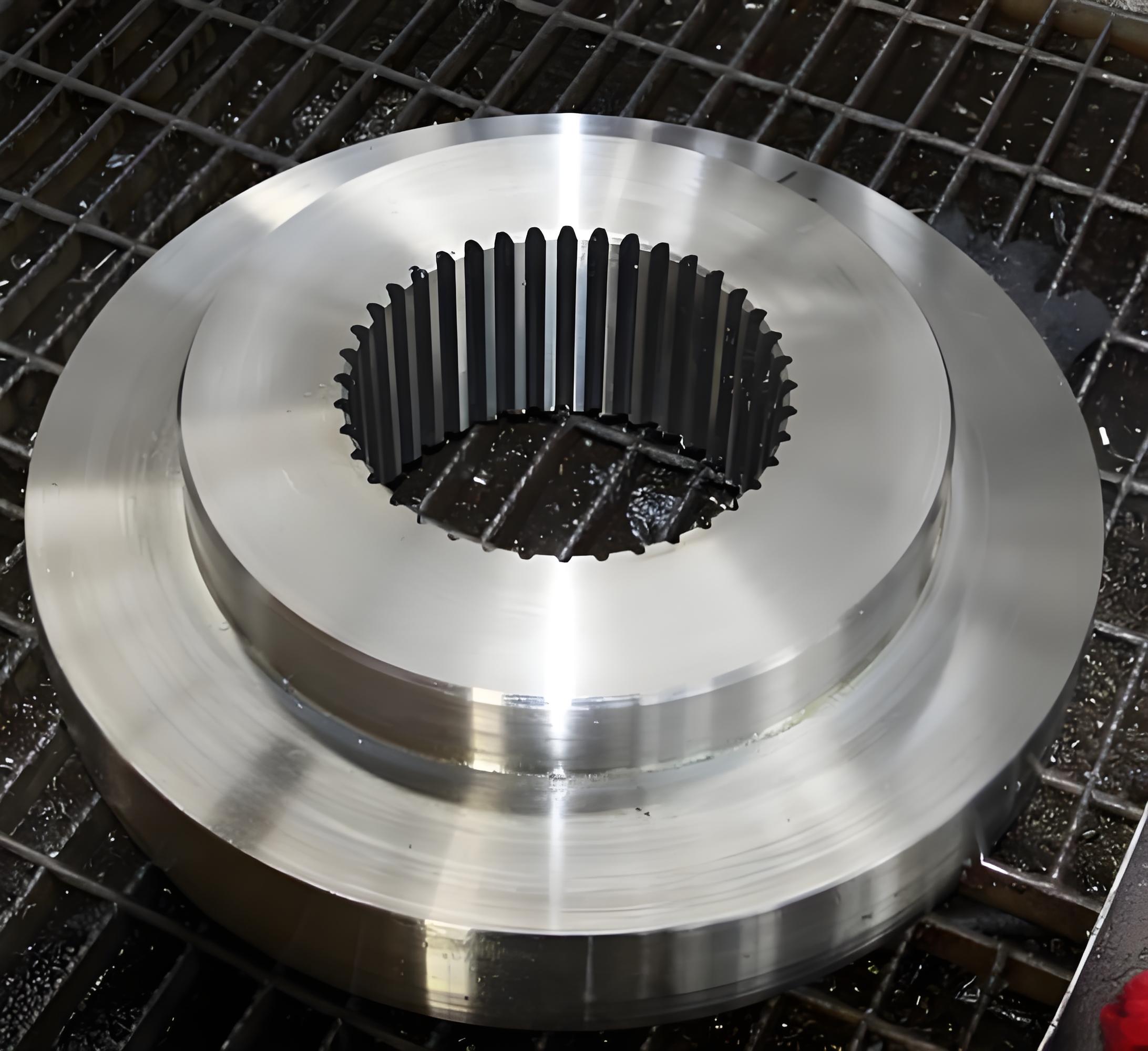

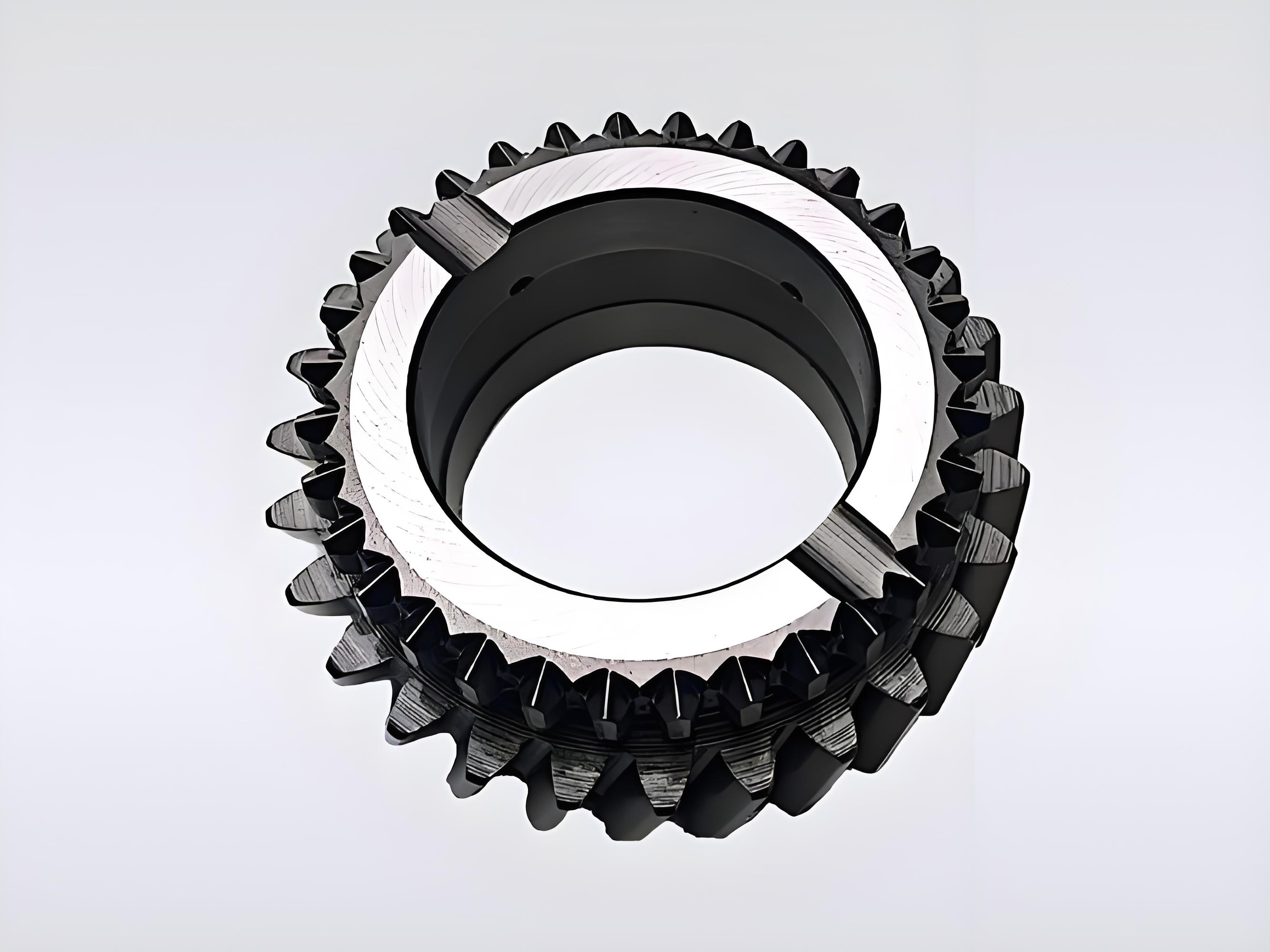

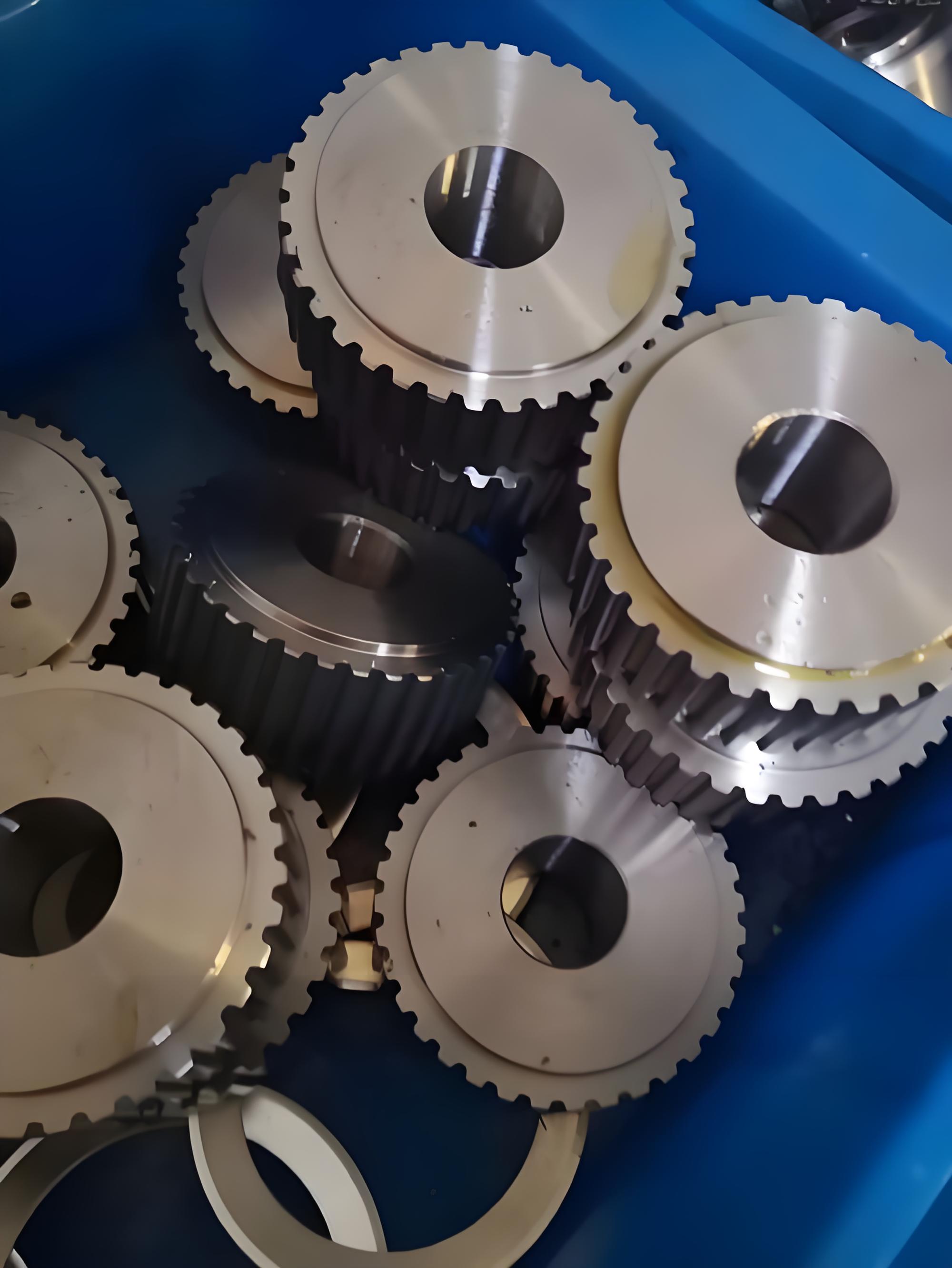

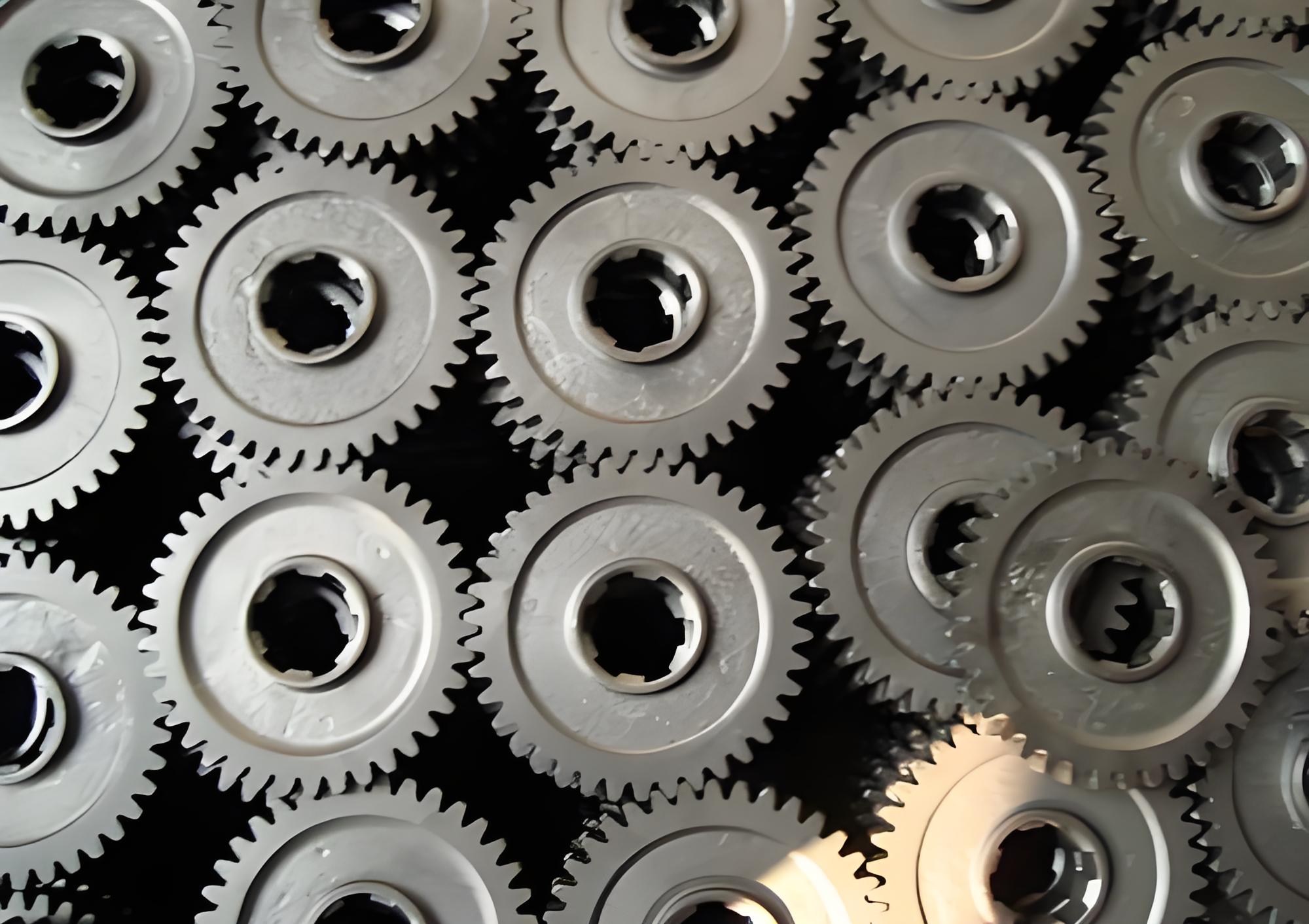

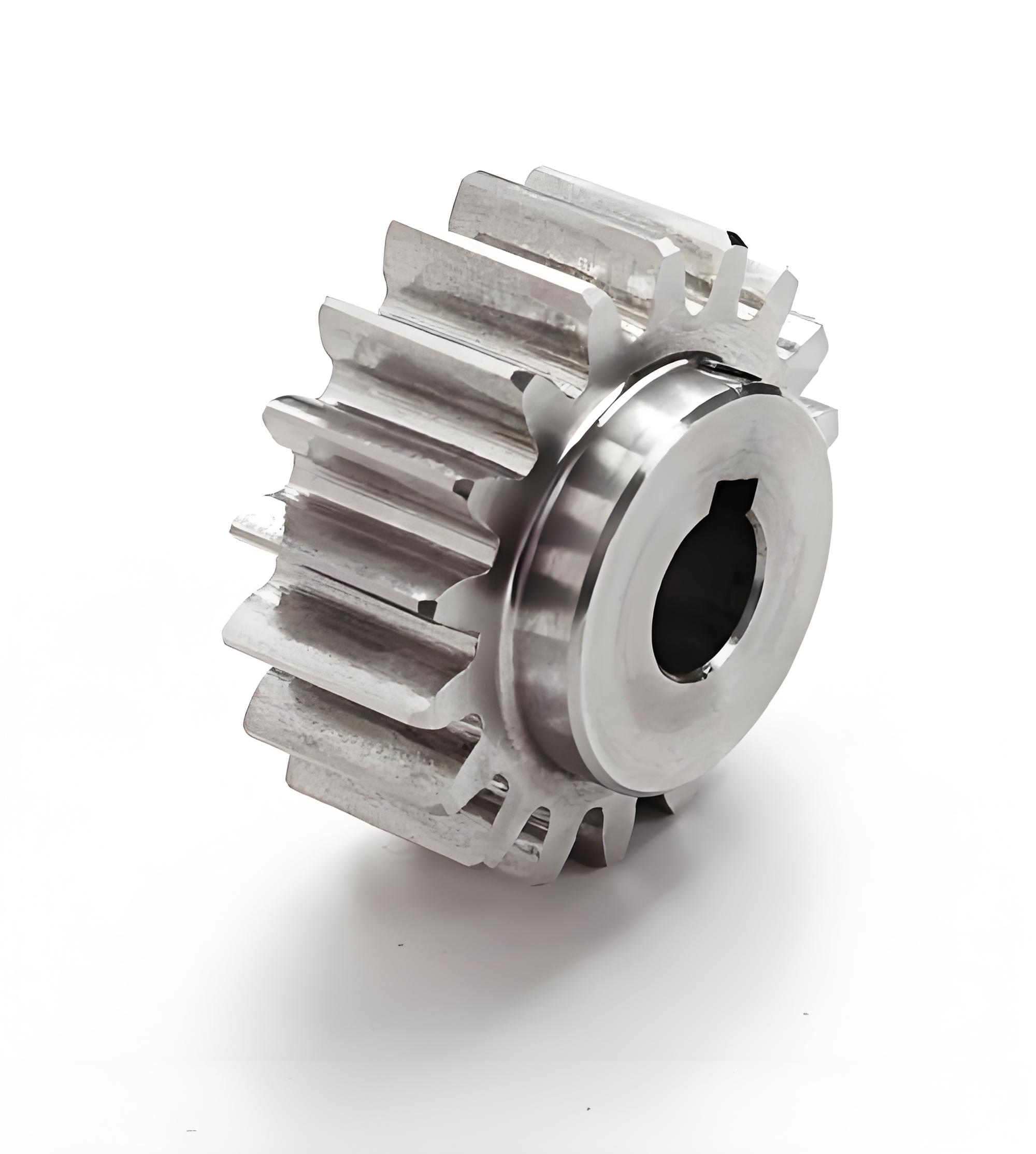

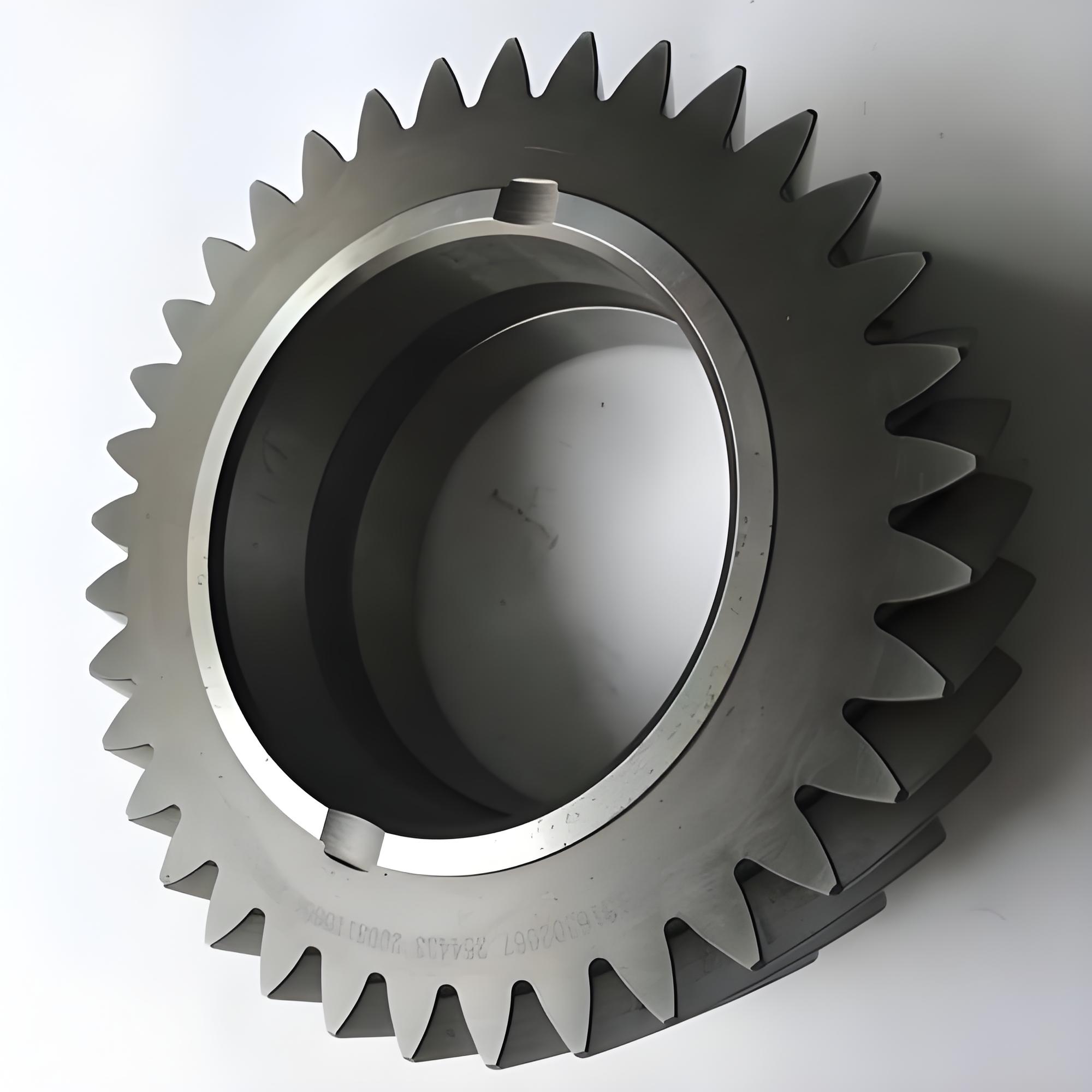

Engranaje recto

›

‹

›

Engranaje recto
+86 13906351275

WhatsApp

admin@admin.com

Correo electrónico

■ Parámetros del producto

ElementoDescripción

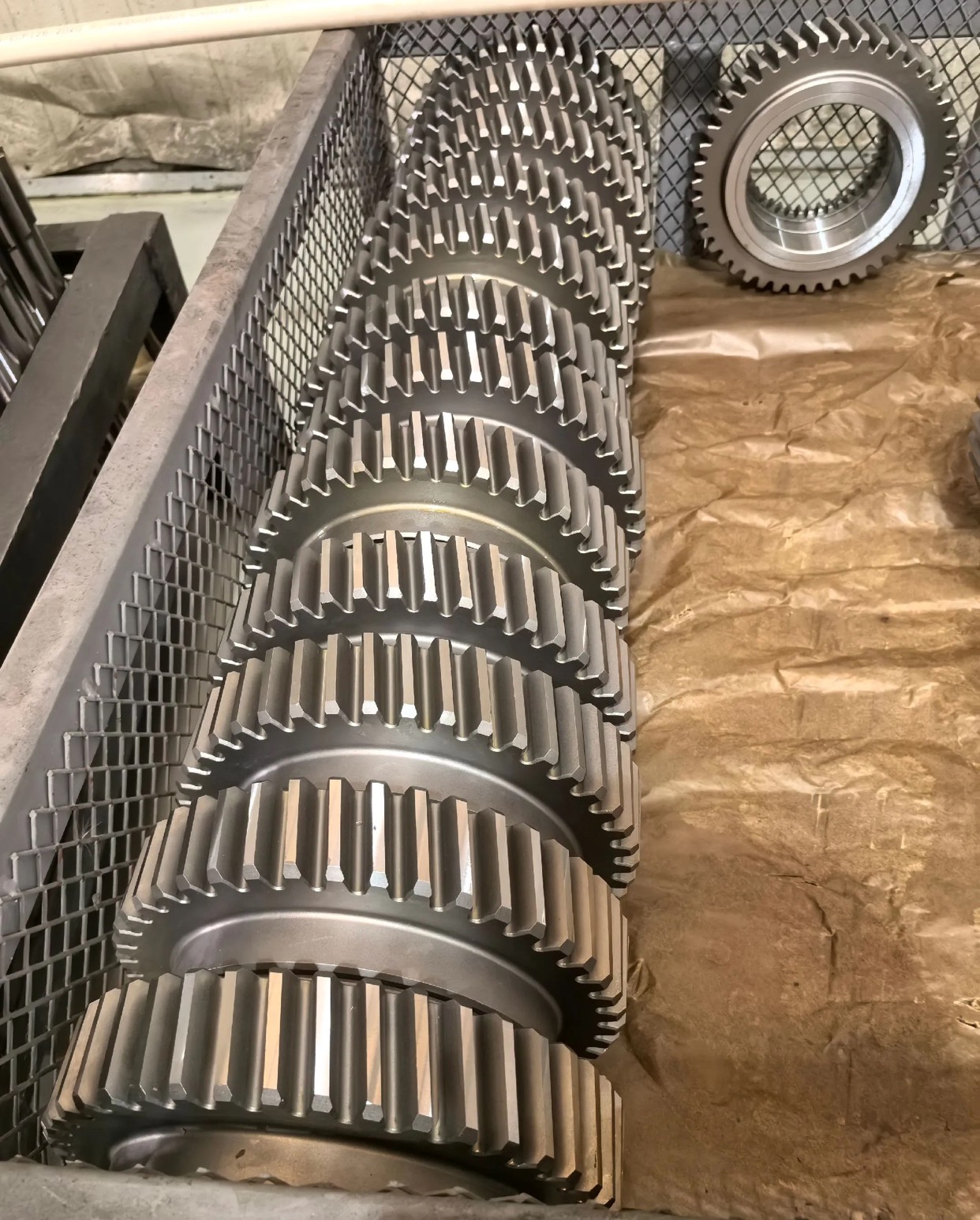

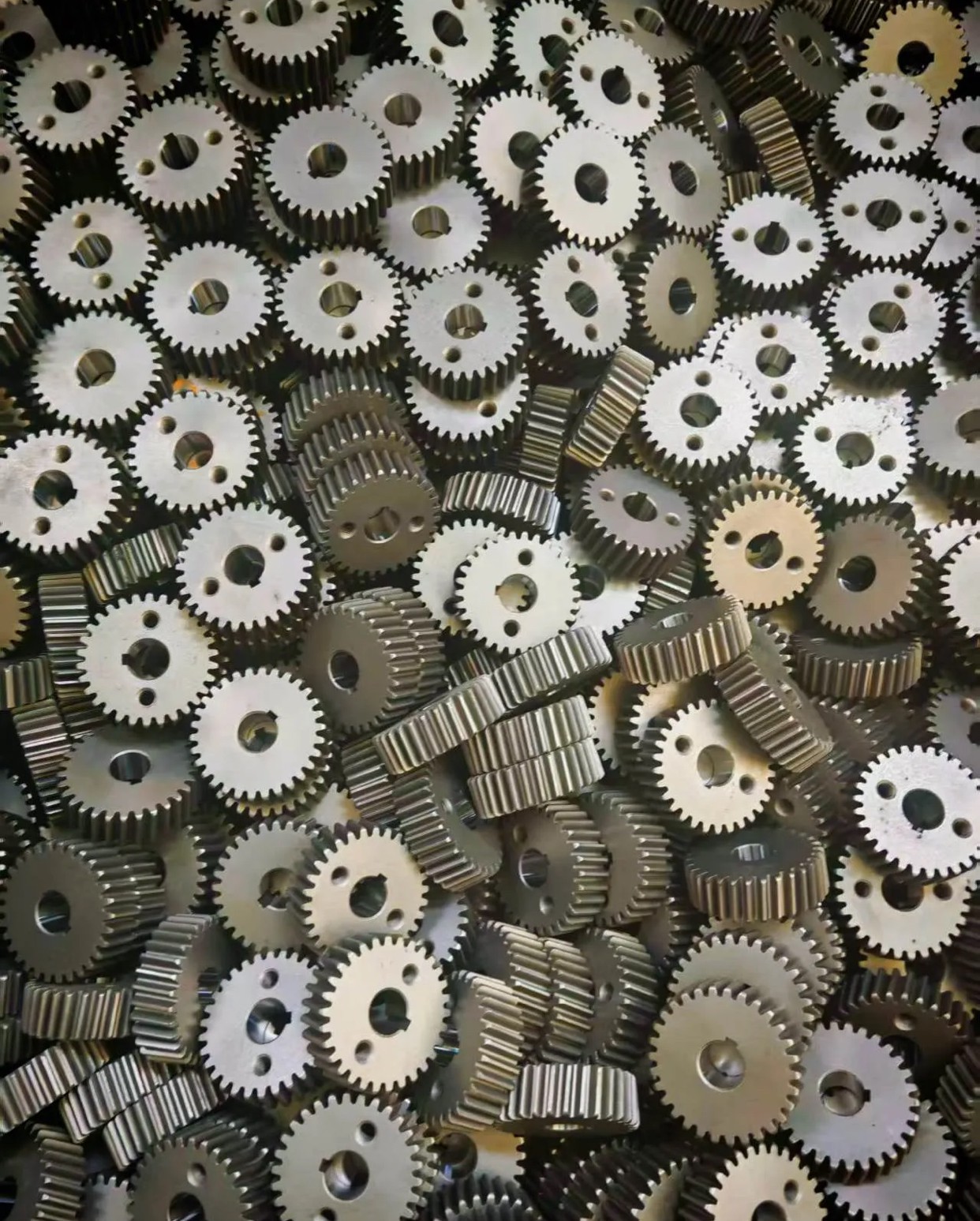

Nombre del productoForjas de engranajes, forjas de aros de engranaje, engranajes en bruto, aros de engranaje en bruto, forjas de engranajes de transmisión
Descripción generalLos engranajes y los aros de engranaje son componentes esenciales de los sistemas de transmisión mecánica. Los engranajes y aros de engranaje forjados presentan un flujo continuo de grano a lo largo del perfil del diente y una estructura interna compacta, sin defectos. En comparación con los engranajes fundidos o mecanizados directamente a partir de barra, los engranajes forjados ofrecen mayor resistencia a la fatiga, mayor tenacidad al impacto y una vida útil más prolongada. Son ideales para aplicaciones de cargas pesadas, como transmisiones automotrices, ejes motrices de maquinaria de construcción, cajas de engranajes de turbinas eólicas y rodamientos de giro.
Materiales comunesAcero al carbono: 45#, 55# Acero aleado: 40Cr, 42CrMo, 20CrMnTi, 20CrMo, 35CrMo Acero para cementación: 20CrMnMo, 17CrNiMo6 Acero inoxidable: 304, 316, 410 (para cargas ligeras o requisitos de resistencia a la corrosión)
Rango de peso (por pieza)0.5 kg – 200 kg
Diámetro exterior máximo100 mm – 1200 mm (para aros de engranaje)
Diámetro interior máximo (aro de engranaje)50 mm – 1000 mm
Principales tipos de productoEngranajes rectos en bruto, engranajes helicoidales en bruto, forjas de aros de engranaje (con/sin escalones), engranajes cónicos en bruto, engranajes planetarios en bruto, forjas de cremalleras
Proceso de forjaForja en matriz / Laminado de anillos (especial para aros de engranaje) / Forja libre + torneado de desbaste
Operaciones posteriores (opcionales)Normalizado / Temple y revenido & / Cementación y temple / Temple por inducción + torneado de acabado / tallado de engranajes / rectificado de engranajes
Aplicaciones típicasEngranajes de transmisión automotriz, engranajes de ejes motrices, engranajes de traslación para maquinaria de construcción, engranajes de transmisión agrícola, aros de orientación de turbinas eólicas, aros interiores/exteriores de rodamientos de giro, engranajes para maquinaria minera, aros de engranaje para reductores industriales
Normas aplicablesGB/T 3077, ASTM A29, DIN 17200, JIS G4051, ISO 6336 o planos del cliente
Ventajas principales1. Líneas de flujo de forja continuas: sin interrupciones en el flujo de grano en la raíz del diente, lo que mejora significativamente la resistencia a la fatiga 2. Estructura compacta: elimina la porosidad, las cavidades de contracción, la segregación y otros defectos de fundición 3. Alto aprovechamiento del material: la forma casi final reduce el margen de mecanizado 4. Cumple los requisitos de ensayo ultrasónico (UT) y ensayo por partículas magnéticas (MT) 5. Dureza uniforme tras el tratamiento térmico: buena resistencia al desgaste de la superficie del diente 6. Personalizable para distintos módulos, perfiles de dientes y aros de engranaje no estándar según los planos


Materiales comunes y dureza típica después del tratamiento térmico.


MaterialTratamiento previoMétodo de endurecimiento superficialDureza superficialDureza del núcleoAplicación típica del engranaje
45#Normalizado / Q&TTemple por inducción45–52 HRC20–30 HRCEngranajes de baja velocidad, engranajes agrícolas
40CrQ&TTemple por inducción48–55 HRC25–32 HRCEngranajes de ejes automotrices, engranajes de transmisión
42CrMoQ&TTemple por inducción50–56 HRC28–35 HRCEngranajes para camiones pesados, aros de engranaje para turbinas eólicas
20CrMnTiCementación + templeTemple superficial58–62 HRC30–42 HRCEngranajes de transmisión automotriz, engranajes diferenciales
20CrMnMoCementación + templeTemple superficial58–62 HRC35–45 HRCEngranajes para maquinaria pesada de construcción, aros de engranaje para minería
17CrNiMo6Cementación + templeTemple superficial58–62 HRC35–45 HRCEngranajes para cajas de engranajes de turbinas eólicas, engranajes marinos
