| Artículo | Descripción |
|---|

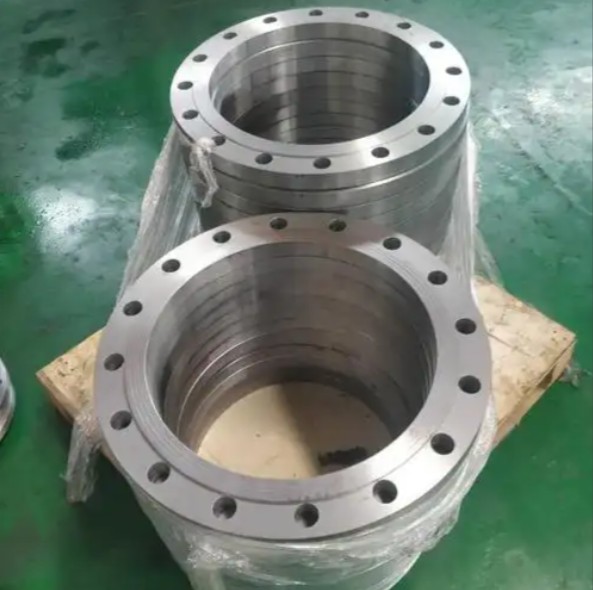

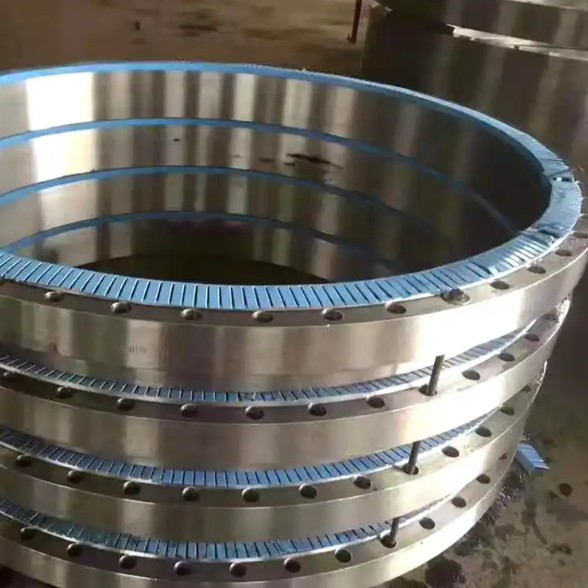

| Nombre del producto | Piezas forjadas de brida, bridas forjadas, bridas de cuello soldado, bridas deslizantes, bridas ciegas, bridas de junta solapada, bridas roscadas |
| Descripción general | Las piezas forjadas de brida son conectores en forma de disco utilizados en sistemas de tuberías para conectar tuberías, válvulas, bombas, recipientes a presión y otros equipos. Las bridas forjadas tienen una estructura interna densa, libre de porosidad y contracción, con el flujo de grano siguiendo el contorno de la brida – proporcionando un excelente rendimiento de sellado, resistencia a la compresión y resistencia a la fatiga. En comparación con las bridas fundidas, las bridas forjadas son más fiables bajo alta presión, alta temperatura, cargas cíclicas y medios corrosivos. Ampliamente utilizadas en petroquímica, gas natural, generación de energía, marina, farmacéutica e ingeniería alimentaria. |
| Materiales comunes | Acero al carbono: 20#, A105, Q235, Q345, 16MnAcero aleado: 15CrMo, 35CrMo, 42CrMo, A182 F1/F5/F9/F11/F22Acero inoxidable: 304, 304L, 316, 316L, 321, 347, A182 F51 (dúplex), F53, F55Aleaciones de níquel: Inconel 600/625, Monel 400 (disponible bajo solicitud) |
| Tipos de cara de brida | RF (Cara elevada), FF (Cara plana), RTJ (Junta de anillo), MFM (Macho/Hembra), TG (Lengüeta & ranura) |
| Clasificación de presión (ANSI/ASME) | Clase 150 – Clase 2500 |
| Clasificación de presión (DIN/EN) | PN6 – PN420 |
| Rango de tamaño (Diámetro exterior) | 50 mm – 3000 mm |
| Rango de tamaño (Espesor) | 8 mm – 300 mm |
| Diámetro del círculo de pernos | Según ANSI/ASME B16.5, DIN, GB/T 9119 o dibujo del cliente |
| Principales formas de producto | Cuello soldado (WN), Deslizante (SO), Ciega (BL), Junta solapada (LJ/LO), Roscada (TH), Integral (IF), Cuello soldado largo |
| Proceso de forja | Forja en matriz cerrada (tamaños pequeños a medianos) / Forja libre + laminado de anillos (tamaños grandes) / Forja integral |
| Operaciones posteriores (opcionales) | Normalizado / Recocido / Temple & revenido / Tratamiento de solución + torneado en bruto / torneado de acabado / perforación / estampado (material/norma/clase de presión) |
| Aplicaciones típicas | Sistemas de oleoductos, conexiones de reactores químicos, líneas de recolección de gas natural, líneas de vapor de alta presión de plantas eléctricas, sistemas de tuberías marinas, líneas sanitarias farmacéuticas y alimentarias, tuberías de desalinización, bridas de intercambiadores de calor |
| Normas aplicables | ASME B16.5, ASME B16.47 (Series A/B)EN 1092-1DIN 263x, DIN 264x, DIN 256xGB/T 9112-9124, HG/T 20592, JB/T 79JIS B2220O personalizado según dibujos del cliente |
| Ventajas clave | 1. Estructura forjada densa – sin defectos de fundición, segura bajo alta presión2. Flujo de grano completo – alta resistencia en transiciones de cuello y cubo, resistente a la fatiga3. Superficie de sellado de alta precisión – buena planitud, excelente sellado de junta4. Material trazable – informes espectrográficos e informes de pruebas mecánicas disponibles5. Conforme con múltiples normas internacionales – listo para exportación6. Diseños no estándar disponibles (gran OD, espesor extra, agujeros de pernos personalizados, etc.)7. Suministrado torneado en bruto, torneado de acabado o listo para usar con tratamiento antioxidante |
