| Artículo | Descripción |
|---|

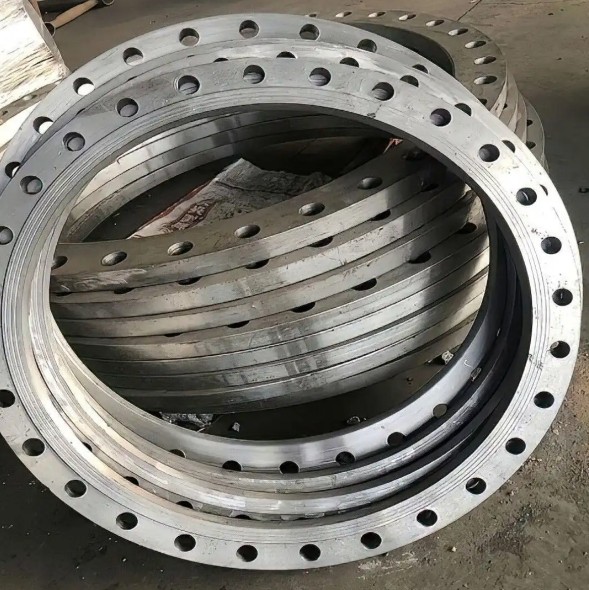

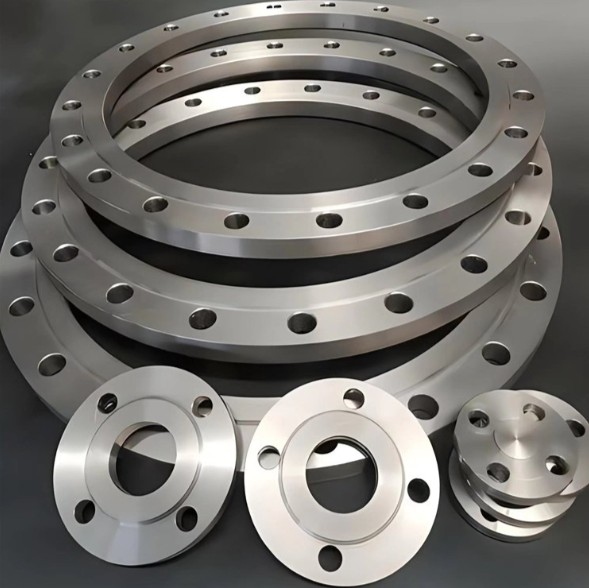

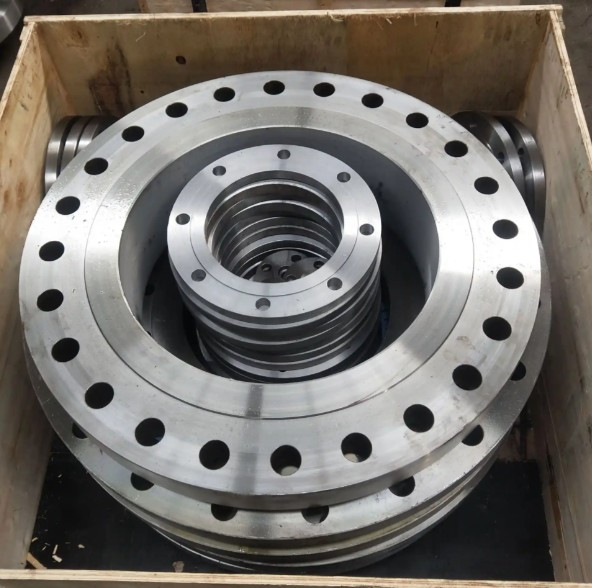

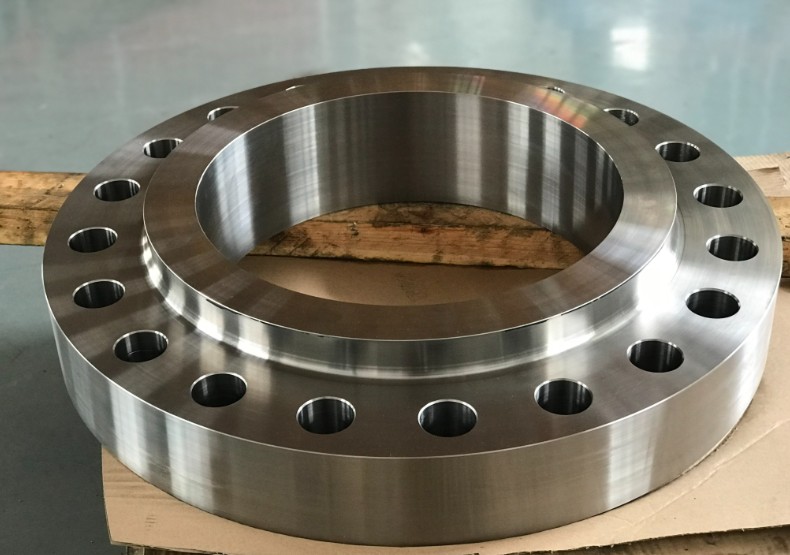

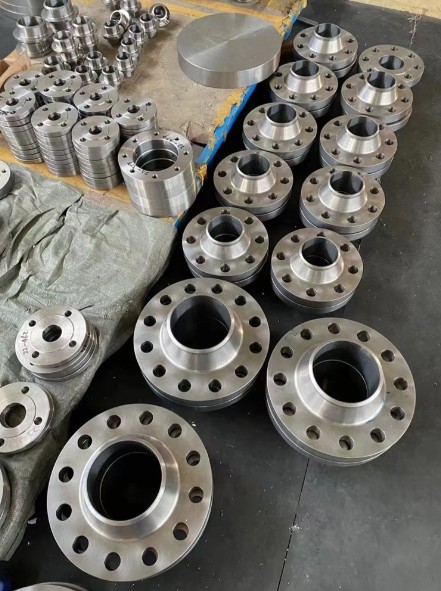

| Nombre del producto | Forjas de bridas, bridas forjadas, bridas de cuello soldable, bridas deslizantes, bridas ciegas, bridas de junta solapada, bridas roscadas |
| Descripción general | Las forjas de bridas son conectores en forma de disco utilizados en sistemas de tuberías para conectar tuberías, válvulas, bombas, recipientes a presión y otros equipos. Las bridas forjadas tienen una estructura interna densa, libre de porosidad y contracción, con un flujo de grano que sigue el contorno de la brida – proporcionando excelente rendimiento de sellado, resistencia a la compresión y resistencia a la fatiga. En comparación con las bridas fundidas, las bridas forjadas son más fiables bajo alta presión, alta temperatura, cargas cíclicas y medios corrosivos. Ampliamente utilizadas en petroquímica, gas natural, generación de energía, marina, farmacéutica e ingeniería alimentaria. |
| Materiales comunes | Acero al carbono: 20#, A105, Q235, Q345, 16MnAcero aleado: 15CrMo, 35CrMo, 42CrMo, A182 F1/F5/F9/F11/F22Acero inoxidable: 304, 304L, 316, 316L, 321, 347, A182 F51 (dúplex), F53, F55Aleaciones de níquel: Inconel 600/625, Monel 400 (disponible bajo solicitud) |

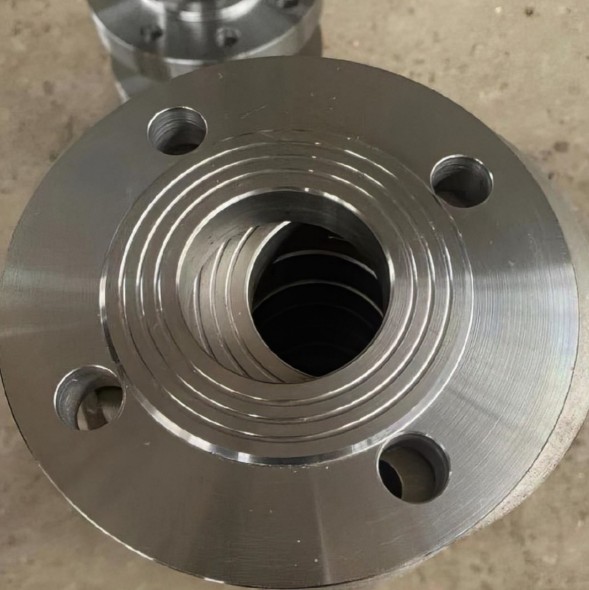

| Tipos de cara de brida | RF (cara elevada), FF (cara plana), RTJ (junta tipo anillo), MFM (macho/hembra), TG (lengüeta & ranura) |
| Clasificación de presión (ANSI/ASME) | Class 150 – Class 2500 |
| Clasificación de presión (DIN/EN) | PN6 – PN420 |
| Rango de tamaño (diámetro exterior) | 50 mm – 3000 mm |
| Rango de tamaño (espesor) | 8 mm – 300 mm |
| Diámetro del círculo de pernos | Según ANSI/ASME B16.5, DIN, GB/T 9119 o plano del cliente |

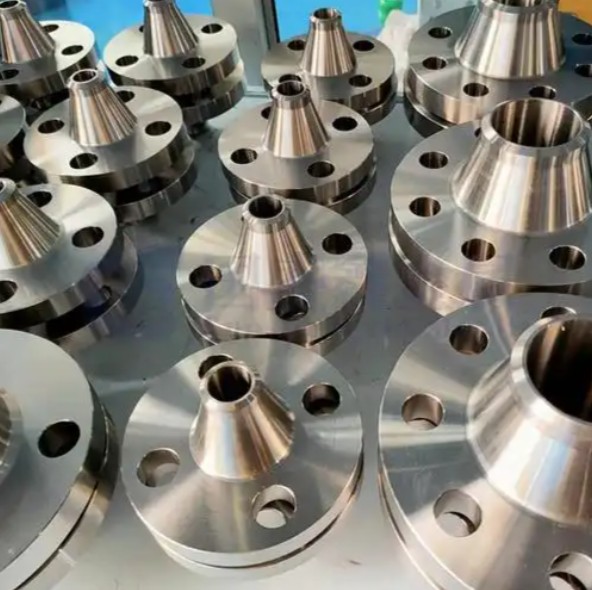

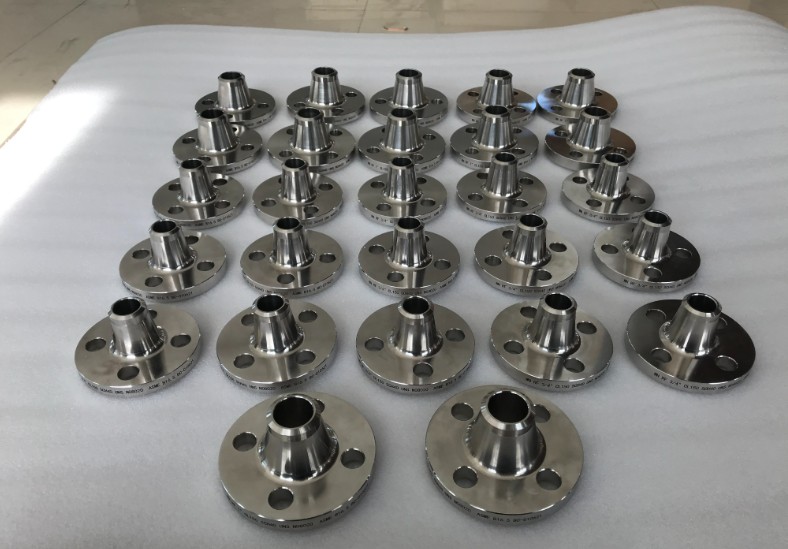

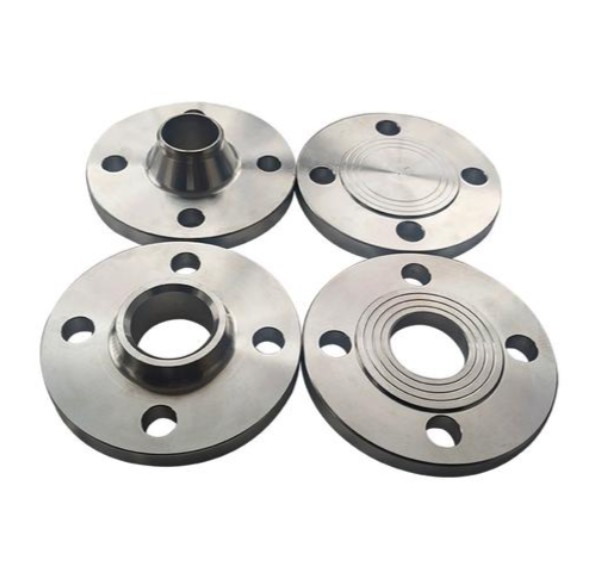

| Principales formas de producto | Cuello soldable (WN), deslizante (SO), ciega (BL), junta solapada (LJ/LO), roscada (TH), integral (IF), cuello soldable largo |

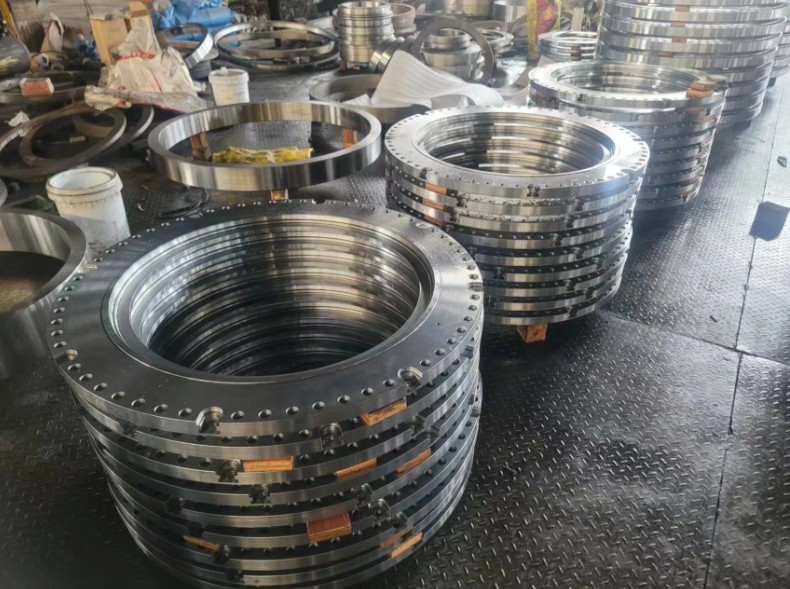

| Proceso de forja | Forja en matriz cerrada (tamaños pequeños a medianos) / Matriz abierta + laminación de anillos (tamaños grandes) / Forja integral |
| Operaciones posteriores (opcionales) | Normalizado / Recocido / Temple & revenido / Tratamiento de solución + torneado en desbaste / torneado de acabado / taladrado / estampado (material/estándar/clase de presión) |
| Aplicaciones típicas | Sistemas de oleoductos, conexiones de reactores químicos, líneas de recolección de gas natural, líneas de vapor de alta presión de centrales eléctricas, sistemas de tuberías marinas, líneas sanitarias farmacéuticas y alimentarias, tuberías de desalinización, bridas de intercambiadores de calor |
| Normas aplicables | ASME B16.5, ASME B16.47 (Series A/B)EN 1092-1DIN 263x, DIN 264x, DIN 256xGB/T 9112-9124, HG/T 20592, JB/T 79JIS B2220O personalizado según los planos del cliente |
| Ventajas clave | 1. Estructura forjada densa – sin defectos de fundición, segura bajo alta presión2. Flujo de grano completo – alta resistencia en las transiciones de cuello y cubo, resistente a la fatiga3. Superficie de sellado de alta precisión – buena planitud, excelente sellado de juntas4. Material trazable – informes espectrográficos e informes de pruebas mecánicas disponibles5. Cumple con múltiples estándares internacionales – listo para exportación6. Diseños no estándar disponibles (gran OD, espesor extra, orificios de pernos personalizados, etc.)7. Suministrado con torneado en desbaste, torneado de acabado o listo para usar con tratamiento antioxidante |
