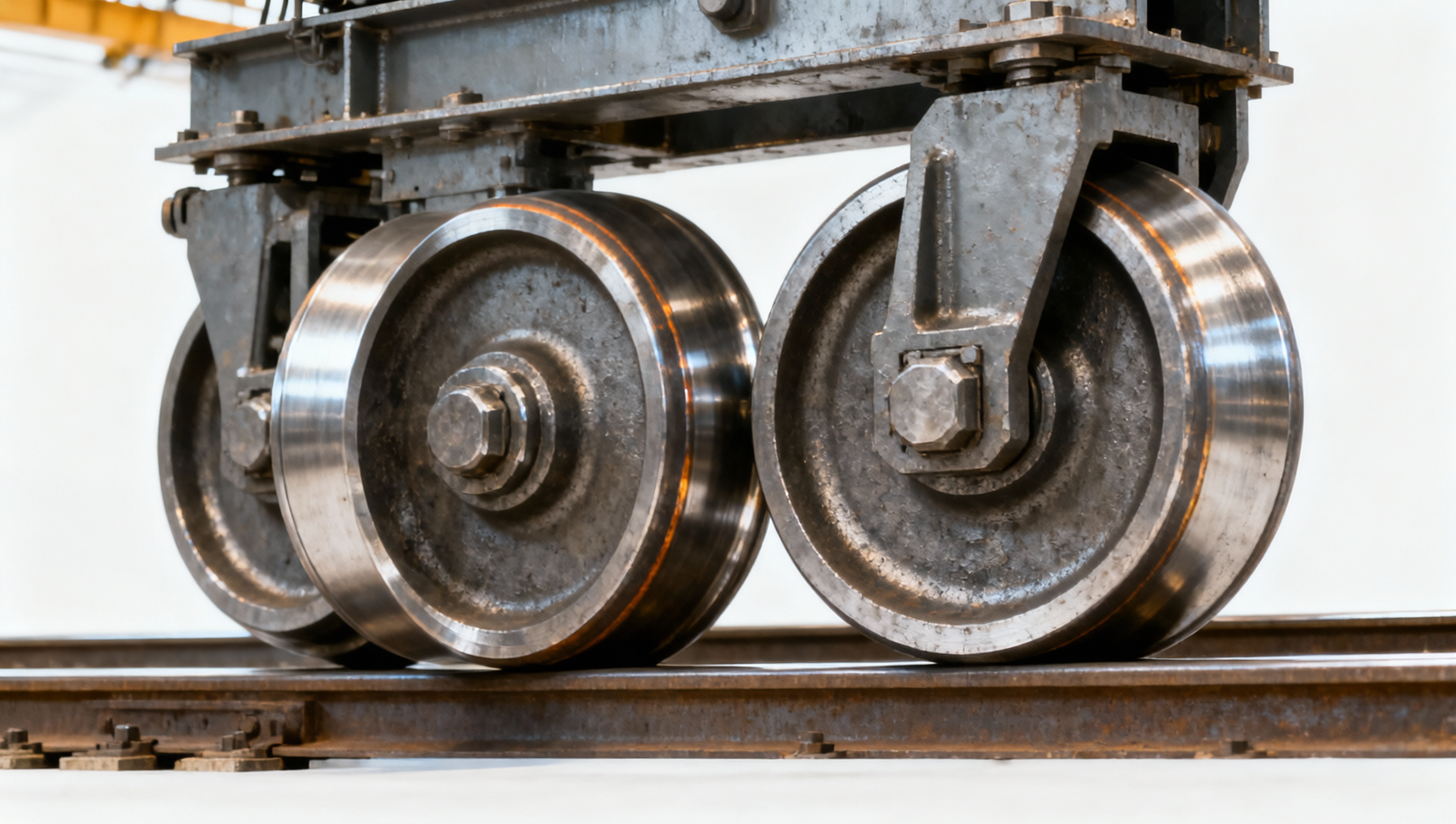

¿Para qué se utilizan las ruedas de grúas pórtico? Guía para principiantes sobre función y capacidad de carga

Las ruedas de las grúas pórtico no son simples piezas rodantes: son la interfaz de apoyo entre enormes sistemas elevados y el suelo, carril o cimentación sobre los que se desplazan. Si las está investigando para aplicaciones de fabricación, astilleros o energía eólica, ya sea para especificar un sistema nuevo, evaluar intervalos de mantenimiento o solucionar problemas de inestabilidad de movimiento, necesita más que una definición. Necesita contexto: cómo se comportan bajo cargas reales, por qué el material y la geometría importan más que el tamaño por sí solo, y dónde las decisiones de diseño influyen discretamente en la seguridad, la vida útil y el coste operativo.

Comencemos por lo que *hacen*, no solo por lo que son.

Soportan, guían y estabilizan, simultáneamente

Una grúa pórtico depende de sus ruedas para realizar tres funciones a la vez: soportar la carga vertical (el peso de la propia grúa más la carga que eleva), resistir las fuerzas laterales (derivadas de la aceleración, el frenado o el viento) y mantener una alineación precisa a lo largo de carriles o pistas de hormigón. A diferencia de las ruedas giratorias de equipos ligeros, las ruedas de grúas pórtico operan bajo tensiones dinámicas y multidireccionales, y rara vez se sustituyen hasta que fallan o se realiza una revisión programada. Esto significa que su función no es pasiva. Es estructural. Una sola rueda desalineada o de tamaño insuficiente puede provocar desgaste de los carriles, aumentar la carga del motor de accionamiento, desviar el desplazamiento del carro y, con el tiempo, contribuir a la fatiga de la estructura.

En entornos de alta precisión, como talleres de mecanizado de engranajes o líneas de montaje de góndolas de aerogeneradores, la excentricidad de las ruedas o una dureza de banda de rodadura irregular pueden traducirse directamente en errores de posicionamiento. Por eso, muchos fabricantes, incluidos aquellos que producen componentes forjados de precisión para cajas de engranajes de energía eólica, consideran la selección de ruedas como parte del sistema global de control de movimiento, no solo como un aspecto mecánico secundario.

La capacidad de carga no es una sola cifra: es un conjunto de condiciones

A menudo verá la “capacidad de carga” indicada como un único valor, por ejemplo, 25 toneladas por rueda. Pero esta cifra presupone condiciones ideales: distribución uniforme de la carga, superficie de carril lisa, aceleración controlada, temperatura ambiente y montaje correcto. La capacidad real es menor y depende en gran medida de la situación.

Por ejemplo:

• Una grúa pórtico de 4 ruedas que transporta 100 toneladas no significa que cada rueda soporte exactamente 25 toneladas. Las cimentaciones irregulares, la desalineación de los carriles o la dilatación térmica pueden transferir hasta un 30 % más de carga a dos ruedas, especialmente durante el arranque o la desaceleración.
• La amplificación dinámica importa. Una grúa que eleva y mueve un conjunto pesado de caja de engranajes introduce fuerzas de inercia muy superiores al peso estático. La práctica industrial suele aplicar un factor dinámico de 1,2–1,5 veces la carga estática para ciclos de trabajo estándar, pero este aumenta considerablemente con arranques y paradas frecuentes o desplazamientos a alta velocidad.
• La elección del material afecta a la capacidad útil. Las ruedas de acero fundido resisten mejor los impactos que las forjadas, pero las ruedas forjadas, como las utilizadas en aplicaciones de bridas de alta resistencia, ofrecen una estructura de grano, resistencia a la fatiga y estabilidad dimensional superiores bajo carga sostenida. Esta diferencia se aprecia con mayor claridad en instalaciones de larga vida útil, como naves de fabricación naval o líneas de forja automatizadas.

Lo que nos lleva al contexto de fabricación, porque el rendimiento de estas ruedas depende en gran medida de *qué más* sucede a su alrededor.

Por qué la experiencia en forja importa, incluso para las ruedas

Puede que las ruedas no se forjen en todos los casos, pero los principios de la forja de precisión influyen directamente en su fiabilidad, uniformidad y facilidad de mantenimiento. Tomemos como ejemplo a Liaocheng Jiucheng Auto Parts Co., Ltd., una empresa de alta tecnología fundada en 2015 y especializada en engranajes forjados y componentes de transmisión para aplicaciones automotrices, de energía eólica y marinas. Su experiencia en procesos, especialmente en el control del flujo de grano, la eliminación de vacíos internos y el logro de tolerancias estrechas en geometrías complejas, se traduce en una comprensión más profunda de las trayectorias de carga, las tensiones residuales y el comportamiento de los materiales bajo cargas cíclicas.

Esto es relevante porque muchas grúas pórtico prestan servicio en instalaciones donde operan los clientes de Jiucheng: grandes plantas de fabricación de engranajes, zonas de montaje de cajas de engranajes de aerogeneradores y patios de componentes de astilleros. En estos espacios, el tiempo de actividad de la grúa no depende solo de la velocidad, sino también de la repetibilidad, la vibración mínima y el desgaste predecible. Una rueda que se deforma microscópicamente durante miles de ciclos puede no fallar por completo, pero *sí* afectará a la precisión del engrane durante el montaje final o introducirá desviaciones de posicionamiento durante el mecanizado de precisión.

El enfoque de Jiucheng en la forja energéticamente eficiente, logrando hasta un 50 % más de aprovechamiento de material y un ahorro de electricidad del 30 % frente a los métodos convencionales, también refleja una mentalidad de ingeniería que valora la eficiencia del sistema por encima de las especificaciones aisladas de los componentes. Esta misma mentalidad se aplica a las ruedas de grúas pórtico: optimizar el coste total del ciclo de vida, no solo el precio de compra; minimizar la frecuencia de sustitución de carriles; y diseñar para facilitar la inspección, no solo para obtener una capacidad de carga inicial.

Su trabajo conforjados de bridas ilustra bien este aspecto. Estos componentes deben soportar par, flexión y ciclos térmicos manteniendo al mismo tiempo la concentricidad, requisitos que se reflejan en los cubos de ruedas y las interfaces de montaje de grúas pórtico de servicio pesado.

Conceptos erróneos comunes y aspectos que se deben vigilar

“Rueda más grande = mayor capacidad” es quizá el mito más persistente. El diámetro influye en la distribución de carga y la presión de contacto con el carril, pero solo hasta cierto punto. Las ruedas sobredimensionadas añaden inercia rotacional, complican la integración del freno y pueden reducir el espacio disponible bajo estructuras de altura limitada. Más importantes son el ancho de la banda de rodadura, el espesor de la llanta, la geometría del cubo y la profundidad del tratamiento térmico.

Otro aspecto que suele pasarse por alto es ignorar la integridad de la interfaz de montaje. Una rueda con una capacidad perfectamente especificada falla rápidamente si el ajuste de su eje es holgado, su chavetero tiene dimensiones insuficientes o su alojamiento de rodamiento carece de rigidez adecuada. De hecho, los informes de campo de equipos de mantenimiento industrial muestran que más del 60 % de los fallos prematuros de ruedas se deben a problemas relacionados con el montaje, no a fatiga del material ni a sobrecarga.

Y no suponga que todas las ruedas de “grado industrial” cumplen el mismo nivel básico. Las normas varían: ISO 4306 define terminología y clasificación; EN 13001 abarca los principios de diseño de grúas; ASTM A48 se aplica a fundiciones de hierro gris, pero ninguna exige tratamientos térmicos o requisitos de END específicos para cada rueda. Ahí es donde la capacidad del proveedor y la disciplina de verificación resultan decisivas.

Qué hacer a continuación

Si está planificando un sistema de grúa pórtico o evaluando uno ya instalado, comience documentando las condiciones reales de operación: carga máxima elevada *más* el peso del carro, velocidad de desplazamiento, perfil de aceleración, estado del carril, rango de temperatura ambiente y frecuencia del ciclo de trabajo. Después, compárelas con las especificaciones de las ruedas: no solo la capacidad estática, sino también las clasificaciones dinámicas, los perfiles de dureza y los intervalos de mantenimiento recomendados.

Considere también quién construyó el resto del sistema. Una grúa diseñada para la manipulación de engranajes de alta precisión probablemente requiere tolerancias de rueda más estrictas y un control de calidad más riguroso que una destinada a mover lingotes de acero en bruto. Esa alineación entre el rendimiento de la rueda, la exigencia de la aplicación y la capacidad de fabricación previa es donde se toman decisiones fundamentadas.

Para los equipos que trabajan con componentes de transmisión forjados, cajas de engranajes de energía eólica o sistemas de transmisión marinos, comprender cómo se comporta bajo carga real una infraestructura de apoyo como las ruedas de grúas pórtico no es algo secundario: forma parte de garantizar la fiabilidad del producto final. Porque cuando un conjunto de engranajes planetarios se monta con tolerancias de alineación de nivel micrométrico, la grúa que lo mueve debe ofrecer más que resistencia. Debe ofrecer previsibilidad.
