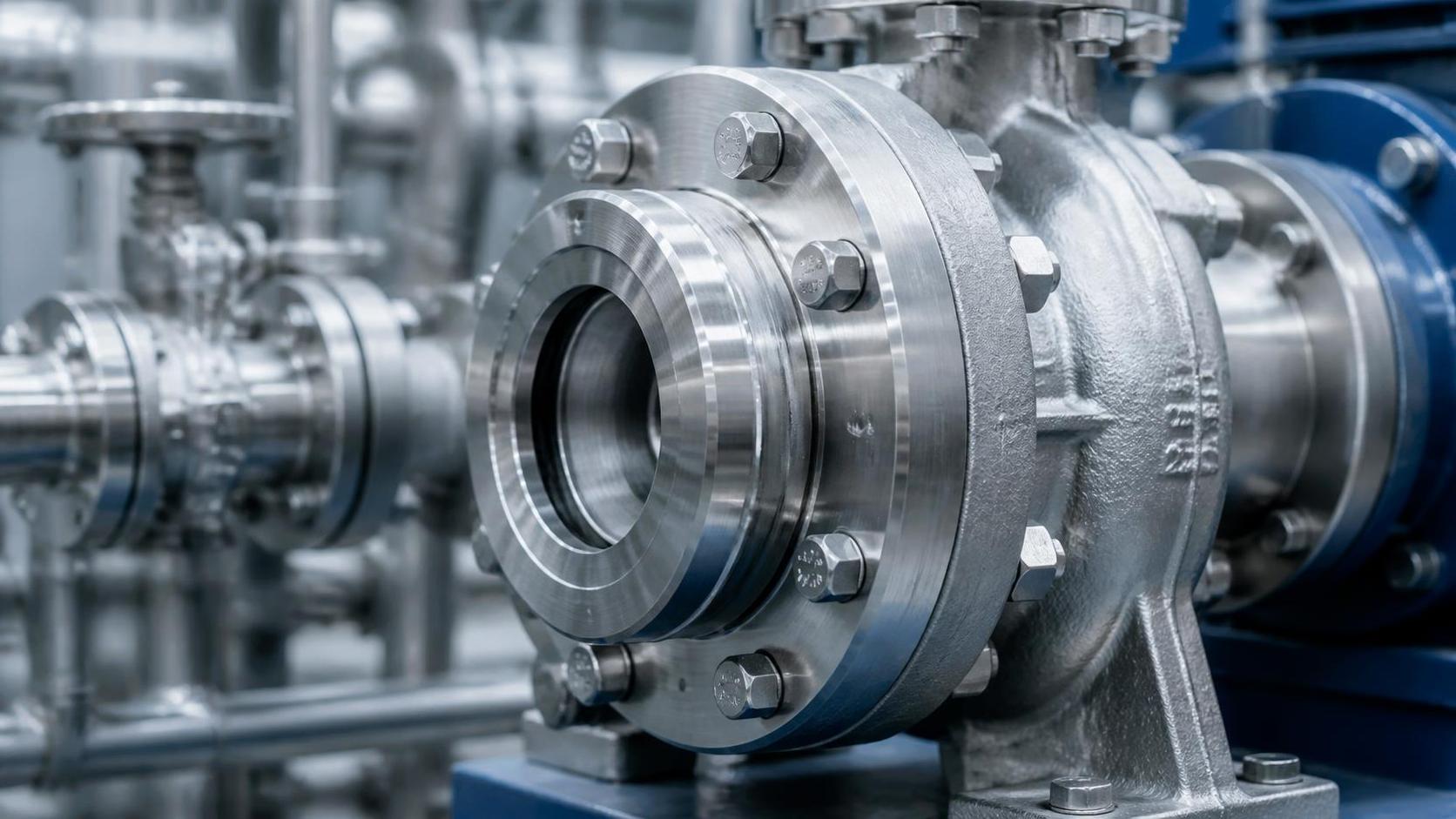

Un anillo forjado puede parecer correcto en un plano y aun así convertirse en el punto débil de un equipo de proceso corrosivo. Esto suele surgir durante una revisión de materiales para carcasas de bombas, conexiones que retienen presión, cubos de agitadores, componentes de válvulas o conjuntos rotativos: el requisito básico indica «acero inoxidable», pero el servicio real incluye cloruros, productos químicos de limpieza, temperatura elevada, líquido estancado, ciclos de presión y condiciones anómalas ocasionales.

La dificultad es que la corrosión no suele manifestarse como un simple fallo del material. Un anillo puede presentar manchas cerca de una junta, picaduras poco profundas en una ranura mecanizada, grietas alrededor de una transición sometida a alta tensión o superficies rugosas después de un ciclo de limpieza. Una vez instalado, su sustitución puede implicar trabajos de parada, comprobaciones de alineación, sustitución de sellos y una nueva inspección de los componentes acoplados. Por lo tanto, la selección del grado debe comenzar con la condición real de exposición, en lugar de con una designación familiar de acero inoxidable.

Comience por la condición de servicio, no por el nombre del grado

El mismo anillo forjado puede comportarse de forma muy diferente según su ubicación en el equipo. Un anillo expuesto a agua neutra en flujo continuo presenta un perfil de riesgo distinto del de uno que retiene líquido con cloruros detrás de la cara de una brida. Un componente sumergido en un ácido reductor requiere una lógica de aleación diferente de la de una pieza expuesta a medios oxidantes. La temperatura es importante porque muchos mecanismos de corrosión se aceleran al aumentar la temperatura del proceso, mientras que la tensión de tracción puede convertir un entorno que de otro modo sería manejable en un problema de fisuración por corrosión bajo tensión.

Antes de comparar grados, defina la ventana operativa en términos prácticos:

• Fluido de proceso, contaminantes, agentes de limpieza y posibles productos químicos arrastrados.
• Rangos de temperatura normales y anormales, incluidos el soplado con vapor, el trazado térmico y los ciclos de limpieza.
• Contenido de cloruros u otros haluros, incluso si solo están presentes de forma intermitente.
• Si el anillo está expuesto a líquido en circulación, salpicaduras, vapor, condensación, depósitos o hendiduras estancadas.
• Cargas de presión, ciclos térmicos, transmisión de par, vibración y tensión residual de montaje.
• Requisitos de condición superficial después de la forja, mecanizado, decapado, pasivación o soldadura.

La selección de materiales se vuelve más fiable cuando estos detalles se vinculan a la ubicación del componente. «Servicio químico» es demasiado amplio para seleccionar un grado. «Agua de lavado tibia con cloruros retenida en una hendidura atornillada durante una parada» es una condición que puede evaluarse.

Dónde comienzan a diferenciarse las opciones comunes de acero inoxidable

Para muchas aplicaciones industriales generales, los grados de acero inoxidable austenítico son las primeras opciones que se consideran. Son conocidos, se mecanizan ampliamente y son adecuados para numerosos entornos ligeramente corrosivos. Sin embargo, su disponibilidad habitual no debe confundirse con una resistencia química universal.

304 y 304L: adecuados solo cuando la exposición es realmente moderada

El acero inoxidable 304 suele seleccionarse para equipos expuestos a humedad atmosférica, fluidos industriales suaves, condiciones de proceso relacionadas con alimentos y numerosos servicios acuosos sin cloruros. Para anillos forjados, puede ser una elección razonable cuando el entorno está limpio, las temperaturas son moderadas y se controla la formación de hendiduras.

Sus limitaciones aparecen en líquidos que contienen cloruros, depósitos húmedos, influencia del agua de mar y zonas donde una junta o unión mecánica retiene residuos concentrados. Las picaduras pueden comenzar localmente y seguir siendo difíciles de detectar hasta que se ve afectada una cara de sellado o una sección crítica de pared. La versión de bajo carbono, 304L, suele preferirse cuando hay soldadura implicada porque reduce la susceptibilidad a la sensibilización asociada a ciertos ciclos térmicos. Sin embargo, el bajo contenido de carbono no convierte el 304L en un grado resistente a los cloruros.

Para un anillo forjado sin soldadura, el 304L puede seguir eligiéndose por coherencia con los equipos adyacentes soldados, pero la decisión debe basarse en el conjunto y el entorno corrosivo, en lugar de en una preferencia predeterminada.

316 y 316L: un avance práctico para muchas aplicaciones de proceso húmedo

El acero inoxidable 316 contiene molibdeno, que mejora la resistencia al ataque localizado en muchos entornos con cloruros en comparación con el 304. Por ello, el 316L se considera con frecuencia para anillos forjados en equipos de proceso, instalaciones próximas a entornos marinos, sistemas de limpieza farmacéutica y componentes expuestos a condiciones de lavado más exigentes.

Sin embargo, el 316L no es una solución universal para los cloruros. Una mayor concentración de cloruros, el aumento de temperatura, las condiciones estancadas y las geometrías sometidas a tensión pueden seguir provocando picaduras, corrosión por hendiduras o fisuración por corrosión bajo tensión por cloruros. Un anillo forjado instalado debajo de una junta, dentro de una conexión de abrazadera o cerca de una zona de evaporación merece un análisis más detallado que un anillo expuesto abiertamente con drenaje regular.

Utilice 316L cuando el entorno se encuentre dentro de su rango de resistencia y las consideraciones de fabricación favorezcan una aleación austenítica de bajo carbono. No lo seleccione únicamente porque la palabra «marino» o «químico» aparezca en la descripción del proyecto.

Aceros inoxidables dúplex: cuando la resistencia mecánica y la resistencia a los cloruros deben trabajar juntas

Los aceros inoxidables dúplex, representados habitualmente por grados como el 2205, combinan microestructuras austeníticas y ferríticas. A menudo se consideran cuando un anillo forjado debe soportar mayores cargas mecánicas y, al mismo tiempo, resistir la corrosión localizada relacionada con cloruros de forma más eficaz que los grados estándar de acero inoxidable de la serie 300.

Esta combinación puede resultar especialmente útil para anillos utilizados en sistemas de proceso presurizados, conjuntos de bombas o compresores, equipos próximos a aplicaciones submarinas, maquinaria de transferencia química y aplicaciones donde importan el espesor de pared o el control de deformación. La mayor resistencia puede permitir a un diseñador reconsiderar la geometría de la sección, pero cualquier cambio de diseño debe verificarse respecto a la rigidez, los requisitos de sellado, las cargas de fatiga y el margen de mecanizado.

La contrapartida es que el procesamiento de materiales dúplex requiere un control más estricto. La temperatura de forja, la práctica de reducción, el enfriamiento, el recocido en solución cuando corresponda y la verificación metalúrgica influyen en el equilibrio de fases y el rendimiento frente a la corrosión. Una exposición excesiva a rangos de temperatura inadecuados puede formar fases perjudiciales que reducen la tenacidad y la resistencia a la corrosión. Un plano que simplemente indique «acero inoxidable dúplex» está incompleto a menos que establezca también la especificación de material aplicable, la condición de tratamiento térmico, los requisitos de inspección y los criterios de aceptación.

Súper dúplex y alternativas de aleación superior

Cuando la exposición a cloruros es severa, las temperaturas son elevadas o se esperan condiciones similares al agua de mar, los materiales inoxidables súper dúplex o de aleación superior pueden entrar en evaluación. Estos grados pueden ofrecer mayor resistencia a las picaduras y a la corrosión por hendiduras, pero su selección debe vincularse a una evaluación de corrosión definida, en lugar de a la suposición de que «más aleación» resuelve todos los problemas.

Pueden ser innecesarios para una aplicación con química de fluido controlada y buen drenaje, y aun así resultar inadecuados si un medio altamente agresivo, un material de junta incompatible o un depósito atrapado crea una condición local extrema. El coste, el plazo de aprovisionamiento, la capacidad de forja, la maquinabilidad y los procedimientos de unión también adquieren mayor importancia a medida que aumenta la complejidad de la aleación.

Acero inoxidable de endurecimiento por precipitación: la resistencia no es lo mismo que la idoneidad frente a la corrosión

Los grados de endurecimiento por precipitación, como 17-4PH, se consideran a menudo para ejes, cubos y anillos mecánicamente exigentes de alta resistencia. Pueden ser útiles cuando el par, la resistencia a la fatiga o la estabilidad dimensional determinan el diseño. Su resistencia a la corrosión puede ser aceptable en algunos entornos, pero no deben sustituir automáticamente al 316L o al acero inoxidable dúplex en servicio agresivo con cloruros.

La condición de tratamiento térmico es fundamental para su comportamiento. La resistencia, tenacidad, variación dimensional y respuesta a la corrosión están vinculadas al tratamiento de envejecimiento seleccionado. Cuando un anillo debe soportar tanto la exposición a fluidos corrosivos como una elevada tensión cíclica, la revisión de ingeniería debe comparar el mecanismo de corrosión real con las propiedades mecánicas requeridas, en lugar de seleccionar basándose únicamente en la resistencia.

Los riesgos que se pasan por alto suelen estar en la geometría y la condición superficial

Muchos problemas de corrosión atribuidos a la selección del grado en realidad comienzan en la interfaz entre material, forma y fabricación. Los anillos forjados se mecanizan habitualmente en bridas, asientos de rodamientos, formas roscadas, superficies de sello, elementos de retención o interfaces relacionadas con engranajes. Cada característica puede crear condiciones distintas del entorno general del proceso.

La corrosión por hendiduras es un ejemplo típico. Una unión apretada bajo una junta puede retener solución después de que finalice la operación. La evaporación puede aumentar la concentración local de sal. Si el acceso de oxígeno difiere entre la hendidura y la superficie circundante, la película pasiva puede volverse inestable en la región confinada. Un grado más resistente a la corrosión ayuda, pero mejorar el drenaje, seleccionar juntas adecuadas, disponer de superficies de contacto lisas y facilitar el acceso para mantenimiento pueden ser igual de importantes.

El acabado superficial también merece atención. La cascarilla de forja, la contaminación incrustada, las marcas de rectificado, los desgarros de mecanizado y la coloración térmica de soldaduras cercanas pueden reducir la resistencia práctica a la corrosión. El posprocesamiento debe especificarse según el requisito de servicio. Dependiendo de la aplicación, esto puede incluir eliminación de cascarilla, limpieza controlada, decapado, pasivación, límites de rugosidad superficial y protección contra la contaminación por acero al carbono durante la manipulación.

Para equipos rotativos, el material del anillo no puede revisarse de forma aislada. Un eje de transmisión relacionado puede introducir par, flexión, desgaste por frotamiento o cargas de montaje que alteren el estado de tensión en la interfaz del anillo. En tales configuraciones, la selección frente a la corrosión y la revisión del ajuste mecánico deben realizarse conjuntamente, especialmente donde la entrada de líquido o el condensado pueden alcanzar estrías, hombros o elementos de retención.

Un método de comparación útil durante la revisión de materiales

En lugar de preguntar qué grado de acero inoxidable es «mejor», compare los grados candidatos con los mecanismos de fallo que sean creíbles para el componente. Esto genera una trayectoria de decisión más clara y evita aprobar un material por costumbre.

Cuando se utilicen datos publicados de corrosión, asegúrese de que el entorno de ensayo se parezca a la condición de servicio. Los datos de inmersión en una solución limpia de laboratorio pueden no representar una hendidura bajo una junta, un secado intermitente o una corriente química mixta. Si la incertidumbre sigue siendo alta, los ensayos de corrosión, la revisión por parte de un especialista en materiales o las muestras de calificación pueden ser más útiles que realizar una suposición general a partir de una ficha técnica del grado.

Qué incluir en la especificación del anillo forjado

Una descripción de compra debe hacer más que nombrar una aleación. Un fabricante competente de anillos forjados de acero inoxidable necesita suficiente información para controlar la ruta de forja y proporcionar evidencia de material significativa para la aplicación. Los requisitos exactos varían, pero una especificación sólida identifica habitualmente el grado de material y la norma de producto aplicable, las dimensiones del anillo y el margen de mecanizado, la condición de tratamiento térmico requerida, los requisitos de propiedades mecánicas, las expectativas de trazabilidad, el examen no destructivo cuando se requiera, la condición superficial y cualquier ensayo relacionado con la corrosión acordado para el servicio.

Para materiales dúplex, incluya requisitos relacionados con el tratamiento térmico y la condición metalúrgica en lugar de basarse únicamente en la composición química. Para anillos austeníticos utilizados cerca de soldaduras o en servicio de limpieza corrosiva, aclare si se requiere material de bajo carbono y si la limpieza o pasivación posterior a la fabricación forma parte de la ruta del componente. Si el anillo incluye una superficie de sellado, especifique el rango de acabado y proteja esa característica durante el embalaje y el transporte.

También conviene comprobar si el plano crea trampas de corrosión evitables. Las esquinas internas afiladas, cavidades ciegas, superficies horizontales con mal drenaje y superficies de junta inaccesibles pueden socavar el beneficio de pasar de 304 a un grado más resistente. Un pequeño ajuste de geometría a veces reduce el riesgo con mayor eficacia que una costosa mejora de aleación.

Cuándo debe escalarse la selección del grado

El servicio rutinario a menudo puede abordarse con prácticas de materiales establecidas. Intensifique la revisión cuando la composición del fluido sea variable, los niveles de cloruro sean inciertos, el componente vaya a estar expuesto a temperaturas elevadas, los productos químicos de limpieza difieran de los productos químicos de proceso o un fallo pueda afectar a la contención o la seguridad. Lo mismo se aplica cuando un anillo combina un entorno corrosivo severo con alta tensión de tracción, carga cíclica o una geometría de hendidura estrecha.

En estas condiciones, la selección debe involucrar al responsable del proceso, al diseñador del equipo, al especialista en materiales y a la fuente de forja con la suficiente antelación para alinear la elección de aleación con la forja, el mecanizado, la inspección y el acabado. Cambiar el grado después de fijar las herramientas, las rutas de mecanizado o las piezas acopladas puede generar retrasos innecesarios e introducir nuevas preocupaciones de ajuste o corrosión galvánica.

La elección fiable rara vez es el grado más conocido y rara vez es, por defecto, la opción de mayor aleación. Es el grado cuyo comportamiento frente a la corrosión, capacidad mecánica, condición de forja y tratamiento superficial se corresponden con la ubicación real del anillo en el equipo. Cuando estos detalles se documentan antes de la producción, el anillo forjado de acero inoxidable se convierte en un componente de ingeniería controlado, en lugar de una suposición sobre el material.
