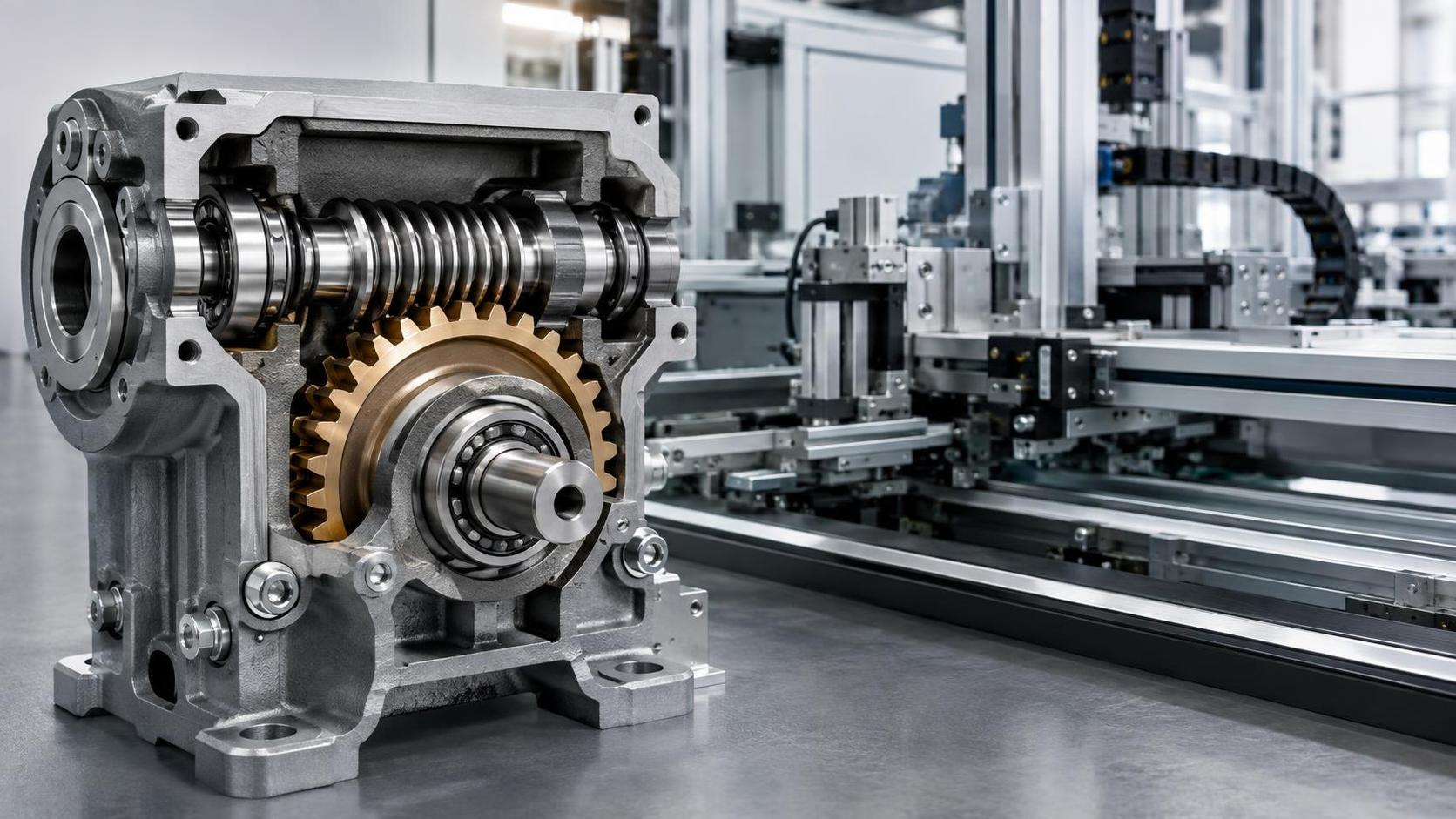

¿Cómo transmite par un eje de accionamiento por tornillo sinfín en maquinaria compacta?

Un eje de accionamiento por tornillo sinfín transmite par mediante una disposición de sinfín y corona: un sinfín similar a un tornillo montado en el eje de entrada engrana con una corona sinfín más grande, desviando la potencia rotativa aproximadamente 90 grados mientras reduce la velocidad. La idea es sencilla, pero la ingeniería real no lo es. En maquinaria compacta, el eje, la geometría de los engranajes, el soporte de los rodamientos, la combinación de materiales, la lubricación y la rigidez de la carcasa deben trabajar conjuntamente. Una incompatibilidad en cualquiera de estas áreas puede convertir una pequeña caja de engranajes en una fuente de calor, ruido, desgaste o fallos prematuros.

Esto hace que los accionamientos por tornillo sinfín sean útiles cuando un motor debe proporcionar un par controlado y más elevado en un espacio limitado. Se utilizan en mecanismos compactos de elevación, equipos de posicionamiento, máquinas de embalaje, actuadores de válvulas, transportadores, sistemas de ajuste y otros conjuntos donde una disposición en ángulo recto es más práctica que una transmisión en línea recta. No son automáticamente la opción más eficiente para todas las aplicaciones, pero resuelven de forma muy eficaz un problema específico de espacio y velocidad cuando se diseñan conforme a las condiciones reales de operación.

La trayectoria del par: del eje del motor a la corona de salida

El eje de accionamiento por tornillo sinfín suele ser el elemento de entrada. Puede estar integrado con el sinfín, o bien el sinfín puede montarse y fijarse a un eje independiente. A medida que el eje gira, la rosca helicoidal del sinfín empuja contra los dientes de la corona sinfín. Esa fuerza de contacto tiene componentes tanto tangenciales como axiales. El componente tangencial hace girar la corona; el componente axial genera un empuje que debe ser absorbido por rodamientos correctamente seleccionados y una carcasa suficientemente rígida.

A diferencia de muchos pares de engranajes rectos, un accionamiento por tornillo sinfín depende en gran medida del contacto deslizante entre la rosca del sinfín y la superficie de los dientes de la corona. Esta diferencia explica gran parte de su comportamiento. Puede alcanzar una alta relación de reducción en una sola etapa porque el sinfín puede tener relativamente pocas entradas mientras que la corona tiene muchos dientes. Al mismo tiempo, el contacto deslizante genera fricción y calor, por lo que la eficiencia de transmisión depende en gran medida del ángulo de hélice, la condición de la superficie, el lubricante, la carga, la velocidad y la temperatura.

Para una comprensión preliminar, la relación de reducción está relacionada con el número de dientes de la corona sinfín dividido por el número de entradas del sinfín. Un sinfín de una entrada que impulsa una corona con muchos dientes produce una reducción mayor que un sinfín de múltiples entradas acoplado con la misma corona. Una mayor reducción permite un movimiento de salida más lento y controlado, pero también puede incrementar las pérdidas por fricción. Por ello, la selección de la relación no puede separarse del ciclo de trabajo previsto.

El par aumenta a medida que se reduce la velocidad, sujeto a la eficiencia del sistema y a las cargas admisibles de los componentes. Sin embargo, en el diseño práctico de maquinaria, el cálculo del par de salida es solo el primer paso. Los diseñadores también deben considerar la aceleración, los arranques intermitentes, las cargas de choque, el movimiento inverso, las cargas externas sobre el eje de salida y los límites térmicos de la transmisión cerrada.

Por qué los accionamientos por tornillo sinfín se adaptan a disposiciones mecánicas reducidas

La compacidad de una transmisión por tornillo sinfín proviene de algo más que su reducción de una sola etapa. Sus ejes de entrada y salida son generalmente perpendiculares, lo que permite colocar el motor junto al mecanismo accionado en lugar de alineado con él. Esto puede simplificar los bastidores de la máquina, las disposiciones de protección y el acceso para mantenimiento. En un actuador pequeño o un dispositivo de indexación, colocar el motor en ángulo recto puede liberar un espacio valioso sobre el área de trabajo.

Otra razón por la que los ingenieros consideran esta disposición es su posible resistencia al accionamiento inverso. Bajo determinadas combinaciones de ángulo de hélice del sinfín, fricción, lubricación y carga, la corona puede no accionar fácilmente el sinfín en sentido inverso. Esta característica puede ser útil en aplicaciones de sujeción, pero no debe considerarse una función de seguridad universal. El desgaste, la vibración, los cambios de lubricante y las variaciones de fabricación pueden modificar el comportamiento frente al accionamiento inverso. Cuando intervienen la seguridad del personal o la retención de carga, un freno o dispositivo de bloqueo independiente suele ser una decisión de diseño más fiable.

Un accionamiento por tornillo sinfín también ofrece un movimiento suave cuando la geometría de los dientes y el montaje se controlan adecuadamente. Sin embargo, «suave» no significa indiferente a las tolerancias. En una carcasa compacta, pequeños errores en la distancia entre centros, la alineación de los ejes, la precarga de los rodamientos o la posición de contacto de los engranajes pueden concentrar la carga en una zona limitada de la superficie dental. La tensión local resultante puede manifestarse primero como un aumento de temperatura o un patrón de desgaste inusual, mucho antes de que se produzca una fractura visible.

El eje soporta más que par rotacional

Al evaluar un eje de accionamiento por tornillo sinfín, es fácil centrarse únicamente en la resistencia a la torsión. Durante el servicio, el eje también está sujeto a flexión, empuje axial, fatiga cíclica y tensiones introducidas por chaveteros, estrías, escalones, roscas o características de ajuste a presión. Un eje que parece adecuado en un cálculo simplificado de par puede seguir siendo vulnerable en un radio de transición pronunciado o en la raíz de una estría.

Los rodamientos de apoyo forman parte del sistema de transferencia de par, no son simplemente componentes circundantes. Mantienen el sinfín en la posición de engrane correcta mientras reaccionan a las fuerzas de empuje y radiales. Un juego excesivo puede desplazar el patrón de contacto e incrementar el impacto durante la inversión. Una precarga excesiva puede generar calor y acortar la vida útil de los rodamientos. La deformación de la carcasa es importante por la misma razón: si los asientos de los rodamientos se desplazan bajo carga, el sinfín y la corona dejan de engranar como se pretende.

El diseño de la conexión merece la misma atención. Un eje de sinfín con chaveta es conocido y práctico, pero la geometría del chavetero reduce la sección efectiva del eje. Las interfaces estriadas distribuyen el par entre múltiples dientes y pueden ser adecuadas para montaje repetido o movimiento axial, aunque su ajuste y tratamiento superficial deben corresponder al entorno operativo. Los ajustes por contracción, los ajustes de interferencia y las formas forjadas integrales tienen cada uno sus propias implicaciones de fabricación y mantenimiento. La elección correcta depende del nivel de par, el volumen de producción, la facilidad de mantenimiento y los requisitos de control dimensional, en lugar de una única construcción preferida.

La combinación de materiales y la calidad superficial determinan el comportamiento de desgaste

Debido a que el contacto incluye deslizamiento, los engranajes sinfín suelen utilizar materiales distintos para el sinfín y la corona. El sinfín suele fabricarse con un acero endurecido adecuado para una superficie de rosca duradera, mientras que la corona puede utilizar un bronce compatible u otro material específico para la aplicación. La selección exacta de materiales debe basarse en la carga, la velocidad, el método de lubricación, la temperatura de operación, la exposición a la corrosión y la vida útil requerida. No existe una combinación universal de materiales que funcione igual de bien en todas las máquinas compactas.

El acabado superficial es importante porque la rugosidad afecta a la película de aceite y al comportamiento inicial de rodaje del conjunto de engranajes. También son relevantes la profundidad del tratamiento térmico, la consistencia de la dureza y la precisión geométrica de la rosca del sinfín. Una superficie muy dura no constituye por sí sola una respuesta completa. Si el patrón de contacto es deficiente, si la lubricación es inadecuada o si un eje se deforma después del tratamiento térmico, una alta dureza puede coexistir con un desgaste rápido.

Aquí es donde la ruta de fabricación puede influir tanto en el rendimiento de los componentes como en la economía de producción. La forja de precisión puede crear una forma casi neta con un flujo de material favorable, reduciendo la cantidad de mecanizado necesaria antes de acabar las superficies críticas. No elimina la necesidad de corte de engranajes de precisión, rectificado, torneado o inspección cuando estos procesos son necesarios. Más bien, puede reducir la eliminación innecesaria de material y proporcionar una forma inicial más eficiente para ejes, cubos y piezas en bruto de engranajes.

Liaocheng Jiucheng Auto Parts Co., Ltd., fundada en 2015, combina forja de precisión y procesamiento mecánico para componentes de engranajes de automoción, energía eólica, maquinaria y aplicaciones marinas. Su ámbito de producción incluye ejes de transmisión, ejes estriados, engranajes reductores, engranajes planetarios, engranajes espirales y otras piezas forjadas relacionadas con engranajes. Con una fábrica de 8.000 metros cuadrados y talleres dedicados de forja y mecanizado, el enfoque declarado de la empresa hace hincapié en la forja casi neta, la reducción del margen de torneado y la producción que ahorra material. Para los compradores que evalúan un proveedor de ejes de accionamiento por tornillo sinfín, este tipo de capacidad integrada es relevante porque la pieza bruta forjada, las superficies de referencia mecanizadas y la inspección final deben respaldar la misma geometría funcional.

El calor suele ser el verdadero factor limitante

En maquinaria de baja velocidad o funcionamiento intermitente, un accionamiento por tornillo sinfín puede operar cómodamente incluso con una carcasa compacta. En equipos de servicio continuo, el comportamiento térmico puede convertirse en el factor determinante. La fricción convierte una parte de la potencia de entrada en calor. Si la caja de engranajes no puede disipar ese calor a través de su carcasa, el lubricante, el aire circundante o un sistema de refrigeración específico, la temperatura del aceite aumenta. A medida que aumenta la temperatura, la viscosidad del lubricante puede cambiar y la película protectora en el contacto entre dientes puede volverse menos resistente.

La pregunta correcta no es simplemente: «¿Puede este conjunto de engranajes transmitir el par requerido?». También es: «¿Puede transmitir ese par durante esta duración, a esta temperatura ambiente y con esta disposición de montaje?». Una transmisión que funciona durante una breve prueba de banco puede comportarse de manera diferente en una máquina cerrada, cerca de una fuente de calor o tras un funcionamiento prolongado con carga repetida.

Por tanto, la selección de la lubricación debe coordinarse con los materiales de los engranajes y el intervalo de temperatura esperado. El nivel de aceite, el comportamiento de salpicadura, el sellado, el control de contaminación y el intervalo de mantenimiento afectan a las superficies de contacto. La grasa puede ser adecuada para algunos mecanismos cerrados de baja velocidad, pero no es un sustituto automático de un diseño lubricado con aceite. El proveedor, el diseñador de la caja de engranajes y el fabricante de la máquina deben acordar desde el principio las especificaciones del lubricante y las condiciones de servicio, en lugar de tratarlas como detalles de instalación.

Indicadores comunes de fallo y lo que suelen señalar

Un accionamiento por tornillo sinfín rara vez falla sin señales previas. El aumento de la temperatura de operación puede indicar sobrecarga, fricción excesiva, lubricante incorrecto, ajuste deficiente de los rodamientos o disipación de calor insuficiente. El ruido que aparece tras un período de servicio normal puede sugerir desgaste de rodamientos, cambios en el juego, contaminación o un patrón de contacto cambiante. Los daños repetidos en los dientes requieren una revisión más amplia de las cargas de choque, el material de la corona, la alineación y el ciclo de trabajo real, y no solo una pieza de recambio más resistente.

• El rayado o arrastre en las superficies de los dientes suele indicar la ruptura de la película lubricante, una temperatura excesiva o una interacción inadecuada entre materiales.
• El desgaste desigual en toda la cara de la corona puede indicar desalineación del eje, deformación de la carcasa o un error de montaje en la distancia entre centros.
• Las grietas cerca de los escalones del eje, las chavetas o las raíces de las estrías pueden reflejar concentración de fatiga, sobrecarga o radios de transición insuficientes.
• Un juego que aumenta rápidamente puede ser síntoma de contaminación abrasiva, dureza o calidad superficial inadecuadas, o sobrecarga persistente.

La inspección debe relacionar la condición de fallo con el conjunto completo. Examinar únicamente el sinfín o la corona dañados puede pasar por alto la causa raíz en los rodamientos, el sello, la trayectoria de lubricación, el control del motor o el mecanismo accionado. Esta visión de sistema es especialmente útil cuando la caja de engranajes se adquiere como parte de una máquina compacta mayor en lugar de diseñarse desde cero.

Cuándo puede ser mejor otra disposición de engranajes

Un accionamiento por tornillo sinfín no es la respuesta predeterminada siempre que se necesite una transmisión en ángulo recto. Si la alta eficiencia, el accionamiento inverso frecuente o el servicio sostenido a alta velocidad son fundamentales para la aplicación, puede ser conveniente comparar engranajes cónicos o cónico-helicoidales. Una disposición de engranaje cónico también puede transmitir movimiento entre ejes que se cruzan, a menudo con menos deslizamiento que un engrane sinfín, aunque implica diferentes consideraciones de disposición, ruido, relación y fabricación.

Los conjuntos de engranajes planetarios son otra opción cuando se requiere entrada y salida coaxiales, densidad de par compacta o reducción multietapa. Los reductores de engranajes rectos o helicoidales pueden ser preferibles cuando los ejes pueden permanecer paralelos. La decisión debe comenzar con los requisitos de disposición y movimiento, y luego considerar la eficiencia, el perfil de carga, la controlabilidad, el acceso para mantenimiento y el coste total del sistema. Elegir únicamente según el par nominal puede conducir a un diseño de máquina innecesariamente complejo.

Qué confirmar antes de especificar un eje de accionamiento por tornillo sinfín

Antes de finalizar un plano de componente o solicitar cotizaciones, establezca la velocidad de entrada, la velocidad de salida deseada, el par continuo y máximo, el ciclo de trabajo, el sentido de rotación, los arranques y paradas esperados, y cualquier carga de choque o carga radial externa. Defina también el espacio disponible de la carcasa y las interfaces del eje. Para el propio eje, las dimensiones críticas suelen incluir los asientos de rodamientos, la ubicación del sinfín, los detalles de estrías o chavetas, los requisitos de descentramiento, las necesidades de acabado superficial y las expectativas de tratamiento térmico.

También es razonable aclarar cómo se verificará la calidad. Según la pieza, esto puede incluir inspección dimensional, verificación de dureza, medición del perfil o del paso del engranaje, comprobaciones de descentramiento, ensayos no destructivos cuando se especifiquen y requisitos de trazabilidad del material y del tratamiento térmico. El equipo de Jiucheng incluye personal de ingeniería y de calidad especializado, lo que es relevante en este contexto no como una afirmación genérica, sino porque las piezas forjadas y mecanizadas de la transmisión requieren coordinación entre la planificación del proceso y la inspección. La conversación más útil con el proveedor comienza con el plano, las hipótesis de carga, los detalles de los componentes acoplados y los criterios de aceptación en una sola conversación.

Un eje de accionamiento por tornillo sinfín correctamente diseñado hace más que girar un sinfín. Mantiene el engrane bajo par, permite un movimiento repetible en un conjunto pequeño y resiste los efectos combinados del empuje, el calor, la lubricación y la carga cíclica. Cuando estos factores se revisan conjuntamente, los ingenieros pueden decidir si un accionamiento por tornillo sinfín es la solución de transmisión compacta adecuada y qué nivel de control de forja, mecanizado e inspección requiere realmente la aplicación.
