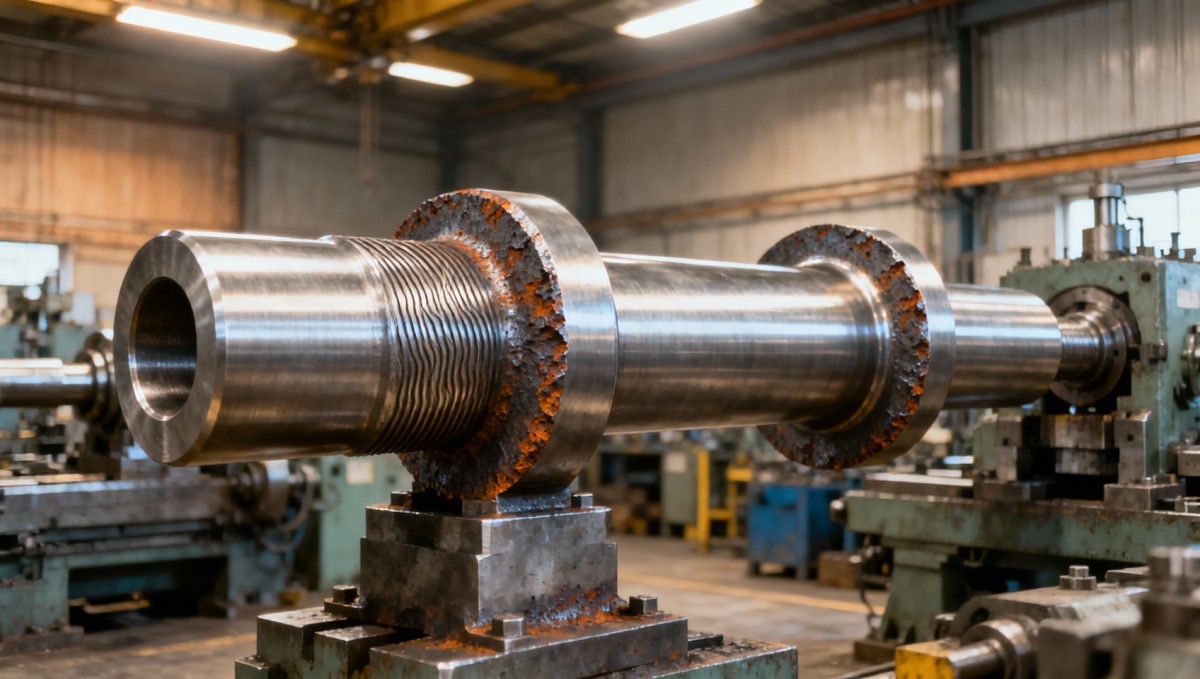

En las piezas de transmisión y transmisión de potencia sometidas a carga axial, el beneficio principal de una forja cilíndrica bien diseñada no reside únicamente en su forma redonda. Consiste en la capacidad de reorientar y preservar las fibras de trabajo del acero para que sigan la geometría final del componente, en lugar de ser seccionadas por un mecanizado extensivo. Esto puede mejorar sustancialmente la resistencia al inicio de la fatiga, al agrietamiento axial y a la sobrecarga localizada, siempre que la calidad de la palanquilla, la ruta de deformación, el diseño de la matriz, el tratamiento térmico y el sobremetal de mecanizado se controlen como un único sistema.

Para componentes como ejes de transmisión, ejes estriados, cubos de engranajes, piñones con muñones integrales y preformas de engranajes anulares, la cuestión relevante no es simplemente si una pieza está «forjada» o «mecanizada». Se trata de si las regiones finales sometidas a alta tensión conservan un flujo de grano favorable después de todas las operaciones de conformado y acabado. Las forjas cilíndricas ofrecen una geometría inicial práctica para lograr ese resultado, especialmente cuando coinciden cargas axiales, torsión, flexión y tensión de contacto.

El flujo de grano es una característica estructural direccional, no simplemente el tamaño de grano

El términoflujo de grano suele utilizarse de forma imprecisa. En el acero forjado, generalmente describe la alineación direccional de granos alargados, bandas de material segregado e inclusiones no metálicas después de la deformación plástica. Antes de la forja, una barra laminada ya tiene una dirección de fibra longitudinal. Cuando un componente se mecaniza a partir de esa barra, las fibras pueden permanecer generalmente paralelas al eje de la barra, pero el mecanizado puede seccionarlas en hombros, radios de raíz, transiciones de brida e interfaces entre engranaje y eje.

La forja cambia esta situación al desplazar plásticamente el material hacia la geometría deseada. Durante el recalcado, la extrusión, la forja con mandril o el conformado en matriz cerrada, el patrón de fibras puede adaptarse a los contornos y mantenerse continuo a través de las secciones portantes. Esto es especialmente valioso cuando un componente tiene una cabeza o cubo más grande conectado a una sección de eje más pequeña. Una transición puramente mecanizada puede dejar fibras cortadas en el radio, mientras que una transición correctamente forjada puede guiar el flujo a su alrededor.

El flujo de grano no debe confundirse con el tamaño de grano ASTM. Un tamaño de grano de austenita previa fino puede favorecer la tenacidad y el rendimiento a fatiga, pero por sí solo no establece una orientación favorable de las fibras. Un componente puede tener una microestructura de tratamiento térmico adecuada y, aun así, presentar una disposición deficiente de líneas de flujo en su transición geométrica más crítica. A la inversa, un flujo direccional visible no puede compensar granos gruesos, inclusiones perjudiciales, descarburación, grietas de temple o una profundidad de capa insuficiente.

Por qué la carga axial hace que la dirección del flujo sea especialmente importante

Bajo tracción axial, los defectos más perjudiciales son aquellos que se abren perpendicularmente a la carga aplicada. En un eje sometido a carga axial, una discontinuidad o plano débil transversal al eje del eje puede convertirse en una vía preferente para el inicio de grietas. Cuando intervienen cargas cíclicas, incluso una pequeña marca de mecanizado, un grupo de inclusiones o un cambio brusco de sección puede actuar como origen de fatiga.

Las forjas cilíndricas pueden mejorar esta condición porque la deformación principal suele disponerse a lo largo y alrededor del eje del componente. En una preforma de eje, el alargamiento y la reducción controlada establecen una dirección de fibra longitudinal compatible con las fuerzas axiales de tracción y compresión. Cuando la pieza incluye un collarín, una brida, un asiento de engranaje o un extremo ensanchado, el recalcado antes del conformado final puede redirigir las fibras alrededor de la característica radial en lugar de dejar una interrupción mecánicamente cortada.

El beneficio se vuelve más significativo en ubicaciones donde la fuerza axial se combina con otras tensiones:

• Hombros y radios: Estas zonas experimentan concentración de tensiones, y el flujo forjado que sigue la transición puede reducir la penalización estructural de la geometría.
• Raíces de estrías: La transferencia de carga axial y los ciclos torsionales pueden concentrar tensión en las regiones de raíz de diente. Tanto el patrón de flujo de la preforma como el sobremetal residual de mecanizado son importantes.
• Cubos de engranajes y piñones integrales: La transición de cubo a alma o de cubo a eje puede experimentar simultáneamente empuje axial, flexión y par.
• Asientos de cojinetes axiales: El acabado superficial y el control dimensional siguen siendo críticos, pero la integridad subsuperficial bajo el asiento afecta a la durabilidad a largo plazo.

Por lo tanto, la mejora no es un «aumento de resistencia» universal atribuible únicamente a la forja. Es una reducción de discontinuidades estructurales evitables en ubicaciones donde se conoce la trayectoria de carga y donde la ruta de forja se ha diseñado en torno a dicha trayectoria.

Cómo la geometría cilíndrica de la preforma favorece una trayectoria de carga continua

Una preforma cilíndrica es útil porque proporciona al ingeniero de forja un volumen equilibrado desde el cual el material puede desplazarse radial o axialmente sin partir de una geometría muy interrumpida. El proceso puede comenzar con barra cortada, palanquilla o un tocho preformado. Calentar el material dentro del intervalo de temperatura de forja adecuado reduce la tensión de fluencia y permite una deformación plástica considerable sin agrietamiento. Después, el material se recalca, extruye, perfora, lamina o forja en matriz según la forma final de la pieza.

Para un eje simple sometido a carga axial, el resultado deseado suele ser un patrón de flujo predominantemente longitudinal a través del cuerpo del eje, con fibras que siguen el contorno de los hombros. Para un eje hueco o un componente anular, el flujo debe permanecer continuo alrededor del orificio y a través del espesor de pared. En estos casos, la secuencia importa: perforar después de un recalcado mal controlado puede generar patrones de flujo internos desfavorables, mientras que un proceso diseñado en torno a la ubicación del orificio puede conservar una continuidad circunferencial y axial más uniforme.

La laminación de anillos es especialmente relevante cuando la sección de trabajo del componente es anular. Unapreforma de anillo forjado fabricada correctamente puede proporcionar flujo de grano circunferencial alrededor del diámetro del anillo, lo que resulta ventajoso para condiciones de carga dominadas por esfuerzos circunferenciales y también puede favorecer la integridad de coronas dentadas, pistas de rodamientos y piezas rotativas con bridas. Sin embargo, para un conjunto sometido a carga axial, debe considerarse la orientación del anillo en el diseño terminado. El flujo circunferencial no es automáticamente óptimo para cada trayectoria de carga axial; debe coincidir con la región que soporta la tensión crítica.

El principio principal de diseño es sencillo: las fibras del material deben curvarse y redistribuirse mediante deformación, no eliminarse innecesariamente mediante mecanizado en zonas críticas. Este principio es fácil de expresar, pero difícil de ejecutar cuando el componente final incluye estrías profundas, ranuras estrechas, orificios transversales, chaveteros o cambios severos de sección.

La barra mecanizada y el material forjado fallan de maneras diferentes

La barra mecanizada sigue siendo una elección racional para prototipos, piezas de bajo volumen, geometrías sencillas o aplicaciones con carga cíclica moderada. Sus ventajas incluyen material fácilmente disponible, planificación simplificada y mecanizado dimensional predecible. La limitación aparece cuando el mecanizado elimina una parte considerable de la barra original y crea un perfil final que ya no se alinea con la dirección de fibra longitudinal de la barra.

Una brida mecanizada a partir de una barra de mayor diámetro ilustra el problema. Las fibras originales discurren a lo largo del eje de la barra. Después de tornear la brida y reducir el diámetro del eje, las fibras en el perímetro de la brida y el hombro se cortan en lugar de envolverse alrededor de la forma. Esto no significa que la pieza vaya a fallar; el resultado real depende de la limpieza del acero, el nivel de tensión, el tratamiento térmico, la geometría de entallas y el espectro de servicio. Sin embargo, elimina una ventaja potencial que puede conservar una preforma forjada siguiendo el contorno.

Las forjas cilíndricas también difieren de los conjuntos fabricados. Soldar un cubo a un eje puede ser comercialmente práctico, pero la soldadura y la zona afectada por el calor introducen un problema metalúrgico y de inspección independiente. Una forja de una sola pieza puede eliminar esa unión, aunque puede requerir utillaje más complejo y una ventana de proceso más estrecha. Por tanto, la comparación técnica debe centrarse en la sección crítica real y el modo de fallo previsto, no en una clasificación genérica de los métodos de fabricación.

La ruta de forja puede crear defectos además de prevenirlos

Es un error considerar el flujo de grano forjado como una garantía automática de calidad. Una deformación insuficiente, un control deficiente de la temperatura, un enfriamiento excesivo de la matriz, una lubricación incorrecta o una distribución de material mal equilibrada pueden producir pliegues, dobleces, esquinas sin llenar, defectos de flujo pasante y reventones internos. Una forja visualmente aceptable puede seguir teniendo un flujo desfavorable en una ubicación que posteriormente queda expuesta por el mecanizado.

Varias condiciones del proceso merecen especial atención en las forjas cilíndricas:

• Relación de reducción y penetración de la deformación: La deformación superficial por sí sola no garantiza que el núcleo haya sido trabajado suficientemente. La deformación requerida depende del grado de acero, la condición de la palanquilla, el tamaño final de la sección y los requisitos de propiedades de la pieza.
• Control del recalcado: Relaciones excesivas entre altura y diámetro pueden favorecer el abarrilamiento o la inestabilidad. Un recalcado mal gestionado también puede atrapar cascarilla superficial o generar pliegues que más tarde se convierten en iniciadores de grietas.
• Partición de la matriz y ubicación de la rebaba: Las líneas de partición no deben ubicarse en una región altamente tensionada sin una evaluación cuidadosa. El recorte de rebaba también puede afectar al flujo local del material y al sobremetal de mecanizado posterior.
• Sobremetal de mecanizado: Un sobremetal demasiado pequeño puede exponer capas superficiales oxidadas, descarburadas o irregulares. Un sobremetal excesivo puede eliminar el mismo flujo que sigue el contorno y que justificaba forjar la pieza.
• Compatibilidad con el tratamiento térmico: El historial de temperatura de forja, la práctica de enfriamiento y el posterior normalizado, temple, revenido, carburización o nitruración deben producir la microestructura requerida en todo el espesor de sección pertinente.

Los engranajes y ejes de alta resistencia suelen requerir una combinación de tenacidad del núcleo y dureza superficial. Un patrón de fibras favorable mejora la continuidad estructural subyacente, pero no sustituye el control de la profundidad de capa carburizada, la dureza efectiva, la austenita retenida, la distorsión o las quemaduras de rectificado. Estas condiciones deben evaluarse por separado porque influyen en mecanismos de fallo diferentes.

Qué debe demostrar la documentación técnica

Una nota de plano que simplemente indique «se requiere forja» es insuficiente cuando el flujo de grano es crítico para el rendimiento. El paquete técnico debe identificar las zonas críticas portantes e indicar si se requiere flujo direccional alrededor de contornos específicos, a través de cubos o a lo largo de los ejes de los ejes. El requisito debe seguir siendo fabricable; exigencias vagas de «flujo de grano continuo en todas partes» no son significativas cuando existen características como orificios transversales perforados, chaveteros o estrías mecanizadas.

Las especificaciones de material deben definir el grado de acero, la condición de tratamiento térmico permitida, los requisitos de propiedades mecánicas y las expectativas de limpieza. Según la aplicación y el marco contractual, el tamaño de grano puede evaluarse mediante métodos reconocidos como ASTM E112, mientras que el contenido de inclusiones puede evaluarse mediante métodos como ISO 4967. El examen por macroataque de secciones representativas puede ser útil para confirmar patrones generales de flujo, segregación, rechupes, pliegues y otras condiciones macroestructurales; ASTM E381 se cita habitualmente para ensayos de macroataque de productos de acero, incluidas las forjas.

Estas normas proporcionan métodos, no un sustituto de los criterios de aceptación específicos del componente. El requisito significativo está vinculado a la pieza: qué sección se corta, qué característica debe examinarse, qué indicaciones son inaceptables y si la evaluación se realiza durante la cualificación del proceso o la producción rutinaria. El seccionamiento destructivo para macroanálisis normalmente es más adecuado para piezas de cualificación o verificación periódica que para cada componente entregado.

Los ensayos no destructivos tienen un papel igualmente importante, pero diferente. La inspección ultrasónica puede ayudar a identificar discontinuidades internas cuando la geometría y la condición del material permiten la transmisión del sonido. La inspección por partículas magnéticas es útil para discontinuidades superficiales y subsuperficiales en aceros ferromagnéticos, especialmente después del mecanizado de zonas críticas. Ninguno de los dos métodos «mapea» directamente el flujo de grano de la misma manera que una sección macroatacada. Los informes no deben sugerir lo contrario.

Dónde las forjas cilíndricas aportan el valor técnico más claro

El caso más sólido suele encontrarse en piezas que combinan una carga considerable con cambios de contorno que, de otro modo, se mecanizarían a partir de material sobredimensionado. Los ejemplos incluyen ejes de transmisión escalonados, ejes de piñón diferencial, conjuntos integrales de engranaje y eje, pernos de portaplanetarios, ejes de transmisión marina y componentes de cajas de engranajes de energía eólica con muñones o cubos sometidos a grandes cargas. En tales piezas, el coste inicial de las matrices de forja y el desarrollo del proceso pueden justificarse por el ahorro de material, la reducción del tiempo de mecanizado de desbaste y una disposición estructural más favorable.

El caso es más débil cuando la geometría final está dominada por características que deben mecanizarse profundamente después de la forja, cuando el volumen de producción no puede respaldar utillaje dedicado o cuando la ubicación de la tensión crítica se encuentra en una característica cuyas fibras inevitablemente se cortarán. Una preforma cilíndrica puede seguir reduciendo el desperdicio de material, pero no debe exagerarse su ventaja de flujo de grano.

La selección debe comenzar por la sección crítica para el fallo, en lugar de por la forma nominal de la pieza. Identifique dónde entra y sale la carga axial del componente, determine si el ciclo de trabajo es estático o está dominado por fatiga, trace las características locales de entalla y evalúe después si una ruta de forja puede conservar una continuidad de fibras útil en esos puntos. Solo entonces deben finalizarse la geometría de la preforma, el concepto de matriz, el sobremetal de mecanizado y el plan de inspección.

Las forjas cilíndricas bien ejecutadas no hacen que los componentes sean inmunes a la fatiga ni a la sobrecarga. Sin embargo, ofrecen al sistema de diseño y fabricación una mejor oportunidad para alinear la estructura interna del acero con la trayectoria por la que la fuerza se transmite repetidamente. Para los componentes sometidos a carga axial, esta alineación suele marcar la diferencia entre utilizar material forjado como material inicial para ahorrar costes y utilizarlo como una característica de fiabilidad diseñada.
