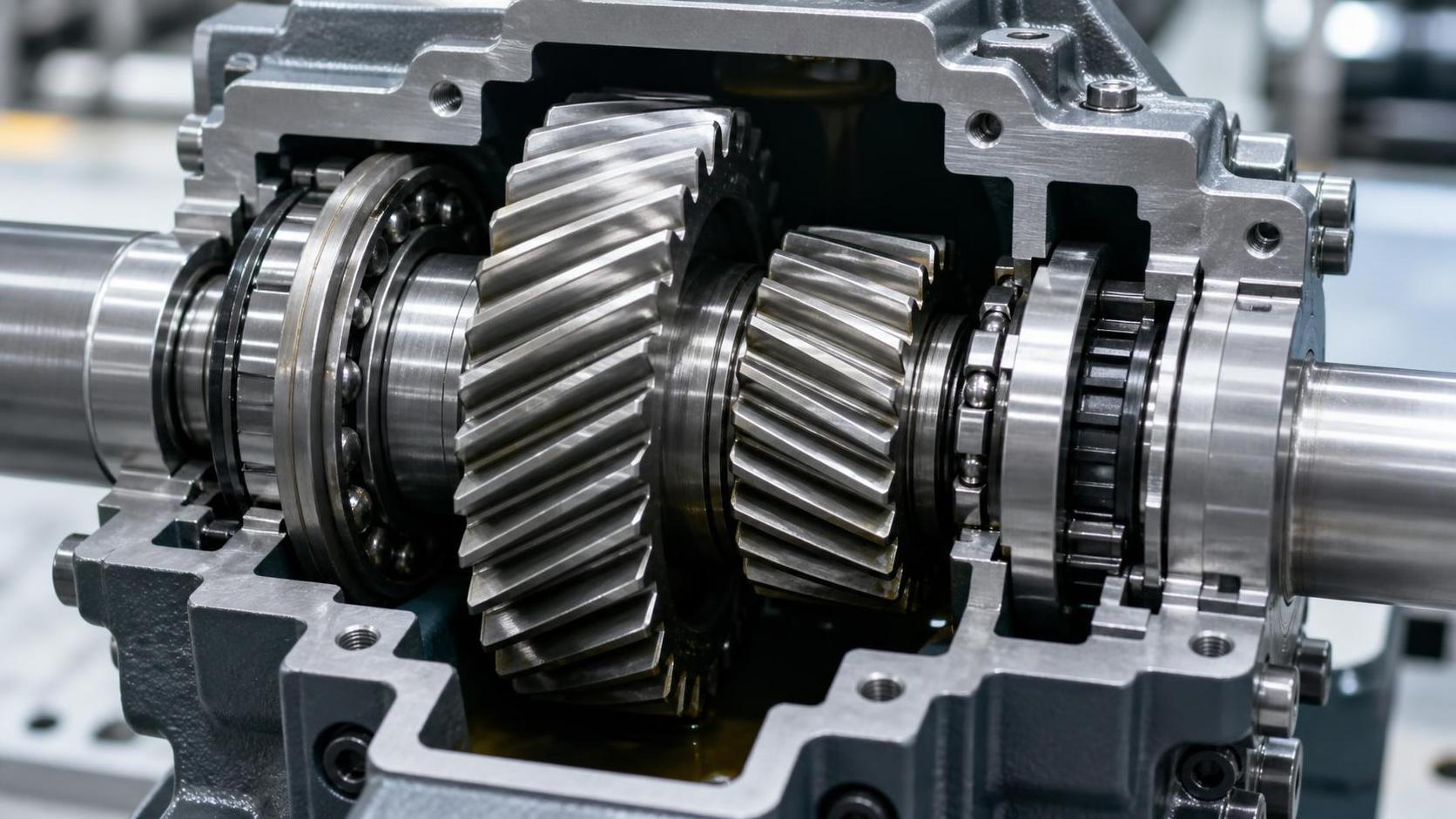

El ángulo de hélice es una decisión de sistema, no un detalle de catálogo

Los engranajes helicoidales se eligen ampliamente cuando una transmisión debe soportar un par significativo sin el engrane brusco de los dientes asociado a los engranajes rectos. Las transmisiones automotrices, las cajas de engranajes de turbinas eólicas, los accionamientos marinos, los reductores y la maquinaria industrial los utilizan por la misma razón básica: varios pares de dientes pueden compartir la carga mientras el engrane avanza gradualmente a través de la cara del diente. El resultado suele ser una rotación más suave y un menor ruido audible.

Esta ventaja conocida puede ocultar la cuestión de selección más difícil. Un ángulo de hélice no simplemente hace que un engranaje sea más silencioso. Modifica el patrón de contacto de los dientes, la fuerza axial impuesta sobre los rodamientos y las carcasas, el ancho de cara admisible, el comportamiento de lubricación, la generación de calor y la eficiencia práctica de la caja de engranajes completa. Para compradores e ingenieros, la cuestión relevante no es si los engranajes helicoidales son “mejores” que los engranajes rectos. Es si un ángulo de hélice específico, una geometría de dientes, una ruta de material y una estructura de soporte se adaptan a las condiciones reales de operación.

Un diseño que funciona bien en la transmisión de un vehículo de pasajeros puede ser inadecuado para un reductor agrícola compacto, una etapa de caja de engranajes eólica de alto par o un accionamiento auxiliar marino. En cada caso, los dientes del engranaje son solo una parte de la decisión. Los rodamientos, los ejes, la rigidez de la carcasa, la lubricación, la precisión de fabricación y el acceso para mantenimiento determinan si el beneficio teórico se materializa en campo.

Por qué los dientes inclinados suelen reducir el ruido

En un par de engranajes rectos, un diente engrana a lo largo de gran parte de su ancho de cara casi en el mismo momento. A velocidad, esto produce una transferencia de carga comparativamente brusca. El error de fabricación, la deflexión de los dientes, la variación de paso y el movimiento del eje pueden convertir esto en error de transmisión, una fuente importante de zumbido y vibración de engranajes.

Con dientes helicoidales, el contacto comienza en un lado del diente y se desplaza a través de la cara. Esta superposición significa que el siguiente par de dientes puede entrar en contacto antes de que el par anterior se haya desengranado por completo. La relación de contacto efectiva aumenta, la transferencia de carga se vuelve menos brusca y la excitación a la frecuencia de engrane generalmente se reduce. Por ello, los engranajes helicoidales suelen preferirse en transmisiones sensibles al ruido.

Sin embargo, que “los engranajes helicoidales son silenciosos” solo es cierto bajo ciertas condiciones. El ruido puede seguir siendo elevado cuando el conjunto de engranajes presenta una precisión de línea de diente deficiente, acabado inadecuado de los flancos, variación excesiva de holgura, soporte débil de la carcasa, precarga incorrecta de los rodamientos o lubricación inestable. A velocidades más altas, la agitación del aceite y las pérdidas por ventilación también pueden convertirse en una fuente notable de ruido. Un perfil de diente silencioso no puede compensar un sistema de ejes flexible o una carcasa de caja de engranajes que amplifica la vibración.

El ángulo de hélice afecta este comportamiento porque influye en la superposición. Un ángulo mayor normalmente incrementa la relación de superposición para un ancho de cara determinado, lo que favorece un engrane más suave. Sin embargo, la mejora no es ilimitada. Más allá de cierto punto, el empuje axial y las pérdidas por fricción asociadas pueden crear nuevos problemas que superan la ganancia acústica.

La capacidad de carga mejora, pero solo cuando el diseño circundante puede aprovecharla

Los engranajes helicoidales pueden soportar cargas elevadas porque la línea de contacto es más larga y la carga se distribuye progresivamente entre varios dientes. En comparación con un engranaje recto equivalente, un par helicoidal correctamente diseñado puede lograr una distribución más favorable de la tensión de contacto y de la carga de flexión. Esto es especialmente valioso cuando el espacio disponible limita el diámetro del engranaje o cuando el par debe transmitirse suavemente a alta velocidad de rotación.

No obstante, el ángulo de hélice no debe tratarse como un multiplicador directo de la capacidad de carga. La resistencia de los dientes depende de mucho más que el ángulo de los dientes:

• El módulo, el ángulo de presión, el número de dientes y el ancho de cara determinan las proporciones básicas de los dientes.
• La limpieza del material, la profundidad del tratamiento térmico, la tenacidad del núcleo y la tensión residual afectan la resistencia a la fatiga por flexión y al picado.
• La precisión del engranaje, la modificación de perfil, el abombado de la línea de diente y el control de alineación determinan si la carga se comparte en el área de diente prevista.
• La rigidez del eje, la disposición de los rodamientos y la rigidez de la carcasa determinan cuánto desalineamiento ocurre bajo el par real.
• La viscosidad, limpieza, temperatura y paquete de aditivos del lubricante influyen en la formación de película y la resistencia al gripado.

Para una caja de engranajes que opera bajo carga variable, el par transitorio puede ser más importante que el par nominal. Las aplicaciones eólicas son un ejemplo claro: las inversiones de par, las fluctuaciones del viento, la dinámica del rotor y los largos intervalos de servicio imponen altas exigencias al rendimiento frente a la fatiga de contacto. En equipos automotrices y móviles, los eventos de cambio, las cargas de choque y los ciclos térmicos frecuentes introducen tensiones diferentes. Una discusión con el proveedor que se centre únicamente en el par nominal y el diámetro del engranaje pasará por alto gran parte del riesgo.

Los dientes helicoidales también requieren cuidado al interpretar el ancho de cara. Aumentar el ancho de cara puede incrementar la capacidad teórica, pero solo si el contacto permanece distribuido uniformemente. Cuando un eje se flexiona o una carcasa se deforma, un engranaje ancho puede desarrollar carga en los bordes. La consecuencia puede ser picado localizado, rayado, desgaste anormal o fatiga en la raíz del diente. En aplicaciones exigentes, la modificación de la línea de diente y la microgeometría no son detalles de acabado; forman parte de la estrategia de capacidad de carga.

El empuje axial es la contrapartida que cambia el resto de la caja de engranajes

La consecuencia mecánica definitoria de un engranaje helicoidal es la fuerza axial. A medida que el par se transmite a través de dientes inclinados, una parte de la fuerza actúa a lo largo del eje del árbol. Su magnitud aumenta con la fuerza tangencial transmitida y con el ángulo de hélice. En términos prácticos, una hélice más pronunciada generalmente proporciona un engrane más suave, pero también exige que los rodamientos, los hombros del eje, los elementos de retención y la carcasa gestionen un mayor empuje.

Aquí es donde la selección en etapas iniciales suele resultar incompleta. Un comprador puede comparar dimensiones de engranajes y especificaciones de materiales suponiendo que puede conservarse la disposición existente de rodamientos. Esa suposición puede generar un rediseño costoso más adelante. Los rodamientos deben tener una capacidad de carga axial adecuada en todo el rango de temperatura de operación y bajo el ciclo de trabajo completo. Deben considerarse la holgura interna del rodamiento, la precarga, la expansión térmica y el suministro de lubricación.

Para un solo par de engranajes helicoidales, las fuerzas axiales sobre los dos ejes actúan en direcciones definidas según el sentido de la hélice y el sentido de rotación. En cajas de engranajes multietapa, los diseñadores pueden disponer sentidos de hélice opuestos para equilibrar el empuje a lo largo de un eje. Las configuraciones de doble hélice o de espina de pescado pueden cancelar en gran medida el empuje axial, pero introducen consideraciones de fabricación, montaje y coste. No son una respuesta automática para cada accionamiento industrial.

La interfaz del eje merece el mismo escrutinio. Un engranaje puede estar integrado con un componente estriado o montado sobre él, y el recorrido de par debe considerar el ajuste, el riesgo de fretting, la concentricidad y la tolerancia de montaje. En un diseño de transmisión en el que el engranaje y el eje deben funcionar como un sistema acoplado, evaluar unEje estriado junto con la geometría del engranaje puede ser más útil que tratar cada pieza como una compra aislada. Las verificaciones importantes son la capacidad de par, la clase de ajuste de las estrías, el descentramiento, el estado superficial, la compatibilidad del tratamiento térmico y la forma en que se restringen las cargas axiales.

La eficiencia es alta en principio, pero el punto de operación importa

Los pares de engranajes helicoidales generalmente se consideran eficientes y los sistemas correctamente fabricados y lubricados pueden, en efecto, transmitir potencia con bajas pérdidas de engrane. Sin embargo, la eficiencia debe considerarse a nivel de caja de engranajes en lugar de asignarse al par de engranajes como un valor fijo. Existe deslizamiento a lo largo de la trayectoria de contacto de los dientes, y la orientación helicoidal añade un componente de comportamiento de deslizamiento y rodadura que afecta la fricción.

Con carga y velocidad moderadas, estas pérdidas pueden ser pequeñas en comparación con la potencia total de salida de la transmisión. A alta velocidad, con un nivel de aceite elevado o durante el arranque a baja temperatura, las pérdidas por agitación y ventilación pueden volverse significativas. A alto par, un espesor insuficiente de película lubricante puede aumentar la fricción y elevar el riesgo de gripado. Las pérdidas en los rodamientos también pueden aumentar porque el ángulo de hélice genera carga axial. Por lo tanto, un diseño con un ángulo de hélice mayor puede ofrecer un engrane más suave, pero aun así reducir la eficiencia global del sistema si requiere rodamientos axiales más cargados o crea una agitación excesiva del aceite.

La elección del lubricante debe seguir la aplicación en lugar de una preferencia genérica. La viscosidad debe mantener una película adecuada a la temperatura de operación y evitar al mismo tiempo una resistencia excesiva durante los arranques en frío. Para cajas de engranajes expuestas a carga de choque o riesgo de contaminación, el rendimiento antidesgaste y de extrema presión puede ser relevante, pero se debe comprobar la compatibilidad de los aditivos con sellos, recubrimientos y materiales de rodamientos. En sistemas eólicos, marinos o industriales de larga vida útil, la limpieza del aceite y el rendimiento de filtración suelen ser tan importantes como el grado nominal del lubricante.

Cuando los proveedores citan la eficiencia, los compradores deben preguntar qué se midió o calculó realmente: solo el engrane de los dientes, una etapa completa de engranajes o una caja de engranajes completa que incluya rodamientos y sellos. Deben definirse la velocidad, el par, la temperatura y el nivel de aceite, así como el método de ensayo. Sin estas condiciones, las comparaciones pueden ser engañosas.

La precisión de fabricación determina si la intención del diseño se conserva en producción

Los engranajes helicoidales son más sensibles de lo que muchos compradores esperan a la variación de fabricación y montaje. El perfil de los dientes, la línea de diente, el paso, el descentramiento, la concentricidad del agujero y la calidad superficial de los flancos afectan la distribución de carga y el ruido. Esto no significa que cada aplicación requiera el grado de precisión más alto alcanzable. Significa que el nivel de calidad requerido debe estar vinculado a la velocidad, el par, la vida útil prevista, el requisito de ruido y el objetivo de coste.

Por ejemplo, un reductor industrial de baja velocidad puede tolerar una combinación diferente de precisión y acabado de engranajes que un engranaje de transmisión automotriz que opera a alta velocidad de rotación. Un componente de caja de engranajes eólica puede dar mayor importancia a la resistencia a largo plazo a la fatiga de contacto, la consistencia del material y la trazabilidad. Las aplicaciones marinas pueden priorizar adicionalmente el control de corrosión, la resistencia a las vibraciones y la facilidad de mantenimiento.

La ruta de producción también importa. La forja de precisión puede reducir el desperdicio de material y mejorar el flujo de fibra en geometrías seleccionadas, mientras que el mecanizado, el tallado por fresa madre, el shaving, el rectificado, el bruñido u otras operaciones de acabado establecen la geometría final de los dientes y el estado de la superficie. Ninguna afirmación sobre fabricación debe interpretarse como sustituto de la validación. El comprador debe confirmar qué características se forjan, cuáles se mecanizan, qué tratamiento térmico se aplica y cómo se inspeccionan las dimensiones finales y la calidad de los dientes.

Para engranajes críticos, las evidencias de calidad útiles pueden incluir certificados de material, registros de tratamiento térmico, verificación de dureza y profundidad efectiva de capa cuando corresponda, inspección por partículas magnéticas u otra inspección de grietas cuando esté justificada, informes de inspección dimensional, resultados de medición de engranajes y trazabilidad por lote. El plan de inspección exacto debe ser proporcional al riesgo. Un pedido de gran serie para un OEM automotriz o industrial generalmente necesita un plan de control más formal que una pieza de repuesto de bajo volumen, pero ambos requieren claridad sobre los criterios de aceptación.

Preguntas que revelan pronto el riesgo de selección

Antes de especificar un engranaje helicoidal, los ingenieros y equipos de compras deben ir más allá de las dimensiones básicas y plantear un conjunto breve de preguntas operativas:

• ¿Cuáles son las condiciones de par continuo, máximo y transitorio?
• ¿Qué rango de velocidad, ciclo de trabajo, frecuencia de arranque-parada e inversiones de dirección se producirán?
• ¿El ruido es un requisito funcional, un requisito de experiencia del cliente o simplemente una preferencia?
• ¿El diseño existente de rodamientos y carcasa puede absorber el empuje axial adicional?
• ¿Qué error de alineación se espera bajo carga y a temperatura de operación?
• ¿Qué lubricante, nivel de filtración e intervalo de mantenimiento son realistas en servicio?
• ¿Qué modo de fallo tiene la mayor consecuencia: picado, gripado, rotura de dientes, aumento del ruido o tiempo de inactividad no planificado?
• ¿Qué evidencia se requiere del proveedor antes de la aprobación de producción?

Estas preguntas suelen revelar que la decisión correcta no es simplemente “usar un ángulo de hélice mayor”. Un accionamiento compacto de alta velocidad puede beneficiarse de un ángulo relativamente mayor y de un soporte de rodamientos axiales cuidadosamente diseñado. Un reductor de alto par con capacidad limitada de rodamientos axiales puede requerir un ángulo más moderado, una disposición de engranajes diferente o cambios en el eje y la carcasa. Un sistema que ya presenta problemas de calor puede requerir atención a la lubricación y a los mecanismos de pérdida antes de aprobar cualquier cambio en la geometría de los dientes.

Qué vigilar a medida que las aplicaciones se vuelven más exigentes

La dirección general del mercado favorece transmisiones más silenciosas, compactas y conscientes de la energía. Esto otorga mayor valor a la microgeometría de los dientes, el tratamiento térmico controlado, la fabricación de baja distorsión, la inspección automatizada y la trazabilidad de procesos. También aumenta la importancia de diseñar los engranajes como parte de un sistema de transmisión completo, especialmente cuando los vehículos electrificados, la maquinaria de alta velocidad y los grandes sistemas eólicos imponen límites más estrictos al ruido, la temperatura y el tiempo de inactividad.

Para los investigadores de información, el siguiente paso más útil es comparar las propuestas de engranajes con el entorno operativo en lugar de compararlas con una única especificación destacada. El ángulo de hélice merece atención porque influye simultáneamente en el ruido, la capacidad, el empuje y la eficiencia. Pero su valor real surge solo cuando el engranaje, el eje, los rodamientos, la carcasa, el lubricante y los controles de producción se evalúan como una única trayectoria de carga.
