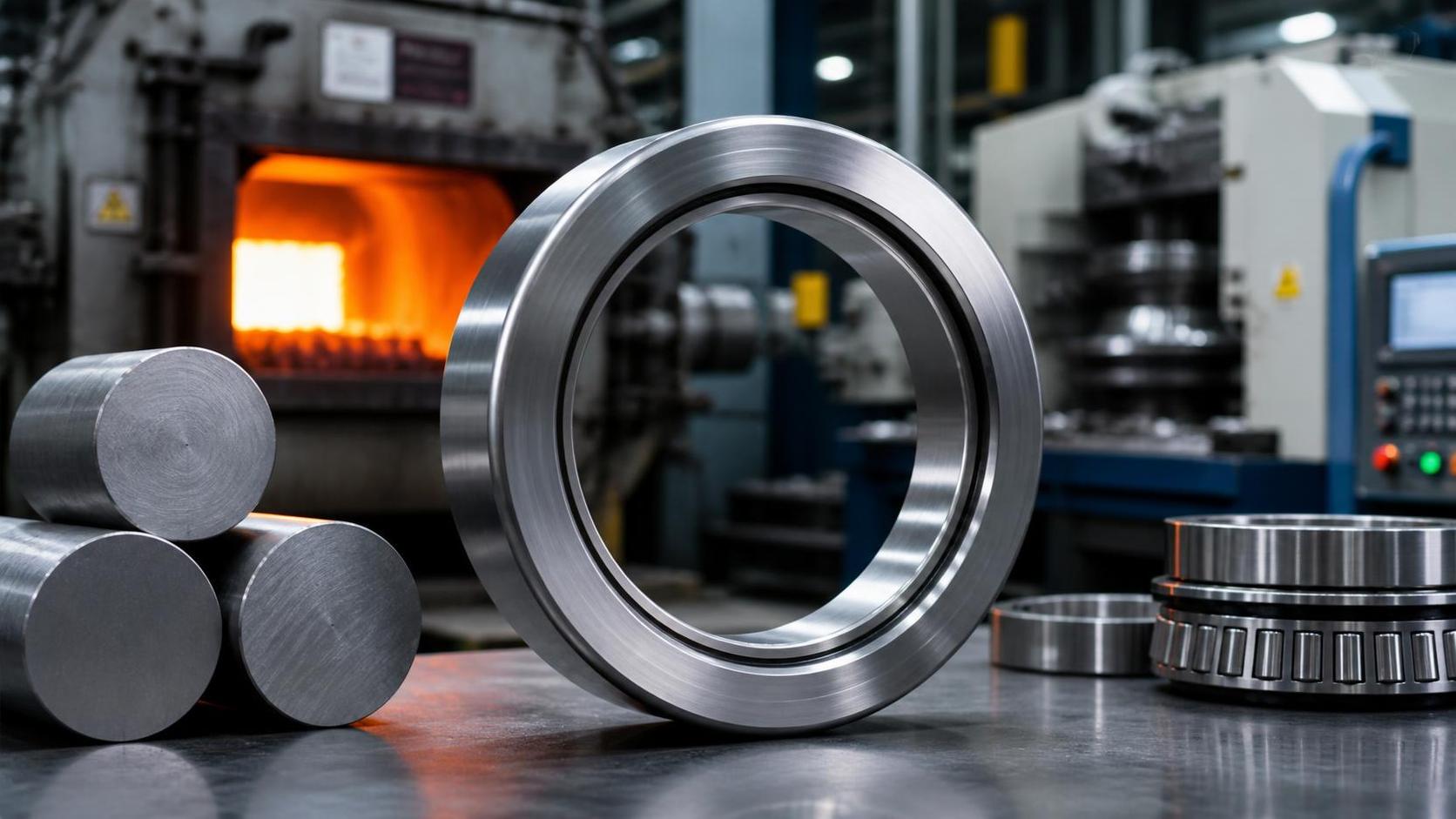

Anillos de rodamiento forjados: elección de materiales y tratamientos térmicos para una mayor vida útil del rodamiento

Los anillos de rodamiento forjados constituyen una base crítica para la durabilidad, capacidad de carga y estabilidad operativa de los rodamientos en aplicaciones exigentes de automoción, energía eólica, sector marino y maquinaria industrial. Para los evaluadores técnicos, seleccionar el grado de acero y la ruta de tratamiento térmico adecuados es esencial para equilibrar dureza, tenacidad, resistencia a la fatiga y consistencia dimensional. La elección no es simplemente entre «duro» y «resistente». Un anillo que alcanza la dureza especificada, pero presenta una microestructura desfavorable, austenita retenida excesiva, descarburación o tensiones residuales, puede fallar prematuramente por descamación, grietas, deformación o daños en la pista de rodadura.

La vida útil del rodamiento comienza antes del mecanizado, rectificado y montaje. Comienza con la limpieza del acero, el estado de la palanquilla, la reducción de forja, el flujo de fibra, la uniformidad térmica y la capacidad de controlar cada transición entre estas etapas. Esto es especialmente relevante cuando los rodamientos soportan cargas variables, vibración, impactos o largos intervalos de mantenimiento, como en sistemas de extremo de rueda, cajas reductoras, equipos de propulsión marina y transmisiones de turbinas eólicas.

Por qué importa la ruta de fabricación del anillo

Un anillo de rodamiento no es simplemente una pieza circular de acero. Su pista de rodadura es una superficie de contacto rodante sometida a elevadas tensiones. El contacto repetido entre los elementos rodantes y la pista genera tensiones cortantes subsuperficiales que pueden iniciar finalmente la fatiga de contacto rodante. El material debe resistir esta fatiga y conservar suficiente tenacidad para evitar la fractura frágil ante sobrecargas transitorias, tensiones de montaje o condiciones de servicio a baja temperatura.

La forja puede respaldar estos requisitos al consolidar el material y orientar el flujo de grano alrededor del perfil del anillo. En comparación con una ruta basada únicamente en el mecanizado de barra o tubo de pared gruesa, un proceso de forja correctamente diseñado puede reducir el desperdicio de material y proporcionar una estructura inicial más adecuada para el tratamiento térmico. Este beneficio no es automático: prácticas deficientes de calentamiento, deformación insuficiente, temperatura final excesiva o enfriamiento incontrolado pueden introducir granos gruesos, bandeado, defectos superficiales o discontinuidades internas que posteriormente se convierten en puntos de inicio de fatiga.

Para componentes forjados de precisión, el objetivo práctico es dejar suficiente sobremedida de mecanizado para el acabado de la pista, evitando al mismo tiempo la eliminación innecesaria de material. Un menor volumen de mecanizado puede mejorar el aprovechamiento del material y la eficiencia energética, pero nunca debe lograrse a costa del control geométrico, el acceso para inspección o la sobremedida necesaria para eliminar capas superficiales descarburadas.

La selección del grado de acero comienza con el modo de fallo

La conocida familia de aceros para rodamientos de alto carbono y cromo sigue siendo un punto de partida habitual para muchos anillos templados en toda su sección. Los grados comparables con 100Cr6, 52100 o GCr15 se asocian ampliamente con aplicaciones de rodamientos, ya que pueden desarrollar alta dureza y resistencia al desgaste tras un temple y revenido adecuados. Sin embargo, su utilidad depende del tamaño de sección, la temperatura de operación, la dureza objetivo, el nivel de limpieza y la tenacidad requerida. Seleccionar un grado solo por su nombre no es una especificación suficiente.

Para anillos más grandes o diseños que requieren una capa dura sobre un núcleo más tenaz, pueden considerarse aceros de cementación. Esta ruta suele ser relevante cuando el anillo debe absorber cargas elevadas o impactos manteniendo una superficie de pista dura. Los aceros de cementación requieren un marco de evaluación distinto: profundidad efectiva de capa, dureza del núcleo, control del potencial de carbono, respuesta al temple, sobremedida por deformación y rectificado posterior a la cementación se convierten en aspectos centrales.

En aplicaciones expuestas a temperatura elevada, corrosión, paso de corriente eléctrica o condiciones de lubricación inusuales, el acero convencional para rodamientos puede no ser suficiente por sí solo. Los grados inoxidables para rodamientos, aleaciones especiales, recubrimientos, estrategias de aislamiento o cambios de lubricación pueden formar parte de la solución. Es arriesgado pedir a un tratamiento térmico que compense una familia de materiales inadecuada.

La especificación también debe identificar la norma de material aplicable, en lugar de basarse en terminología comercial. Según la cadena de suministro y el mercado de destino, la documentación técnica puede referirse a normas como ISO 683 para aceros tratables térmicamente y aceros para rodamientos, especificaciones de materiales ASTM, designaciones EN o requisitos específicos del cliente. La equivalencia entre grados debe verificarse mediante composición química, condición metalúrgica y rendimiento requerido, y no asumirse a partir de una etiqueta de grado similar.

El tratamiento térmico es un sistema controlado, no una etapa final

Para anillos de rodamiento templados en toda su sección, la secuencia convencional incluye generalmente recocido esferoidizante de la materia prima o del tocho forjado cuando sea necesario, preparación para mecanizado, austenización, temple y revenido. Cada etapa afecta a la siguiente. Los carburos esferoidizados pueden favorecer el mecanizado y un comportamiento de endurecimiento más predecible; una distribución desigual o inadecuada de carburos puede dificultar la obtención de una estructura final estable.

La austenización debe disolver suficiente carbono y elementos de aleación para desarrollar dureza después del temple, pero una temperatura o tiempo de mantenimiento excesivos pueden engrosar los granos de austenita. Los granos gruesos pueden reducir la tenacidad y hacer que el anillo sea más vulnerable a la propagación de grietas. El temple debe ser suficientemente rápido y uniforme para lograr la transformación martensítica requerida, pero si es tan severo que provoca deformación, grietas de temple o tensiones residuales, no constituye un resultado exitoso.

El revenido a veces se subestima porque sigue al endurecimiento, pero es esencial para estabilizar la estructura y moderar las tensiones de temple. La temperatura y el tiempo seleccionados deben validarse frente al rango de dureza solicitado, la estabilidad dimensional y las condiciones de servicio. Cuando se requieren alta precisión y larga vida útil, puede evaluarse el tratamiento subcero o de estabilización como parte de la ruta completa; su justificación depende del material, la práctica de tratamiento térmico, el requisito de tolerancia y el diseño del rodamiento.

Para anillos cementados, la ventana de proceso es más amplia y, a menudo, más sensible. El potencial de carbono, la profundidad efectiva de capa, el tiempo de difusión, el control de atmósfera, el temple y los tratamientos posteriores afectan la relación final entre superficie y núcleo. Un exceso de carbono superficial puede favorecer redes de carburos indeseables o fragilidad. Una profundidad de capa insuficiente puede dejar la pista sin soporte suficiente bajo la superficie de contacto. La respuesta correcta depende de la aplicación, no de que «más profundo es mejor» universalmente.

Riesgos metalúrgicos que merecen revisión temprana

Una revisión técnica debe abordar los riesgos de fallo antes de aprobar herramental y producción. La descarburación es un ejemplo claro. Si la superficie pierde carbono durante el calentamiento, la capa resultante ablandada puede comprometer la futura pista de rodadura, salvo que se elimine completamente mediante mecanizado o rectificado. La oxidación y la cascarilla pueden crear problemas prácticos similares, especialmente cuando la sobremedida es limitada.

La austenita retenida es otro aspecto de equilibrio. Una cantidad limitada puede ser aceptable o gestionarse intencionadamente en algunos sistemas de acero para rodamientos, pero una austenita retenida excesiva o inestable puede contribuir a cambios dimensionales posteriores y variación de dureza. Debe evaluarse según el requisito de ingeniería aplicable y un método de medición validado, en lugar de tratarse como un defecto universal.

Las inclusiones no metálicas, la segregación y las irregularidades de carburos importan porque la fatiga de contacto rodante es muy sensible a las concentraciones locales de tensión. Por ello, deben analizarse el origen del acero, la documentación de entrada, los planes de muestreo y el examen metalográfico cuando el servicio del anillo sea severo. Para trabajos de cajas de engranajes de alta carga y energía eólica, el nivel de calidad de material requerido suele estar vinculado al plano interno y al proceso de validación del cliente, no solo al grado nominal de acero.

Las dimensiones no pueden separarse de la metalurgia

El tratamiento térmico modifica las dimensiones. El crecimiento del anillo, la ovalidad, el descentramiento y la variación del espesor de pared pueden influir en la cantidad de rectificado necesaria para alcanzar la geometría final. Un proceso que produce una dureza excelente, pero requiere un rectificado correctivo excesivo, puede reducir la eficiencia y crear riesgos adicionales en la pista. Por el contrario, buscar una forma casi final sin sobremedida adecuada puede no dejar margen para corregir el movimiento térmico o eliminar material superficial afectado.

Aquí es donde los equipos de forja, mecanizado y tratamiento térmico necesitan un plan de proceso compartido. El tocho forjado debe diseñarse en torno a la estrategia final de referencias, la secuencia de mecanizado, el patrón de deformación del tratamiento térmico y los requisitos de inspección final. Componentes comoPiezas cilíndricas forjadas pueden proporcionar una base eficiente para geometrías similares a anillos o casquillos cuando su sobremedida y ruta térmica se definen como parte del paquete de ingeniería y no posteriormente.

La geometría final del rodamiento puede controlarse según normas como ISO 492 para tolerancias de rodamientos, pero la clase de tolerancia pertinente, los requisitos de perfil de pista y los procedimientos de medición deben proceder de la especificación real del producto. Un proveedor de anillos forjados puede no fabricar el rodamiento terminado, pero las dimensiones del tocho previo y la consistencia metalúrgica afectan directamente a que las operaciones posteriores puedan cumplir de forma fiable estos requisitos finales.

Qué preguntar durante la evaluación técnica

La discusión más útil con el proveedor no se limita al precio unitario ni al grado nominal. Debe establecer qué debe soportar el anillo y cómo se demostrará la conformidad. Una revisión práctica normalmente incluye las siguientes preguntas:

• ¿Cuál es la función final del anillo: aro interior, aro exterior, componente de pista o pieza de transmisión relacionada?
• ¿Qué condiciones de carga predominan: carga radial constante, carga axial, impacto, vibración o par inverso?
• ¿Se especifica temple en toda la sección o endurecimiento de capa, y qué rango de propiedades aplica en la ubicación relevante?
• ¿Qué evidencias de inspección se requieren para composición química, dureza, microestructura, descarburación, grietas, dimensiones y trazabilidad?
• ¿Qué superficies permanecen después del tratamiento térmico y cuánto material se eliminará antes del rectificado final?
• ¿Existen restricciones ambientales relacionadas con corrosión, baja temperatura, contaminación o intervalos prolongados de relubricación?

Estas preguntas suelen revelar conflictos tempranamente. Un límite estricto de deformación puede requerir un método de temple diferente, una geometría de tocho revisada o una sobremedida de mecanizado más conservadora. Un objetivo de alta dureza puede ser técnicamente posible, pero incompatible con la tenacidad deseada. Un proveedor que analiza conjuntamente el plano, los requisitos de material, el plan de inspección y la ruta de proceso prevista está mejor posicionado para identificar estas compensaciones antes de iniciar la producción.

Capacidad de forja de precisión y disciplina de proceso

Liaocheng Jiucheng Auto Parts Co., Ltd., fundada en 2015, opera talleres de forja de precisión y procesamiento mecánico dentro de una instalación fabril de 8.000 metros cuadrados. Su trabajo incluye componentes forjados para engranajes de automoción, cajas de engranajes de energía eólica, equipos mecánicos y piezas de transmisión marina. Esta combinación de aplicaciones es relevante para la evaluación de anillos de rodamiento porque las cajas de engranajes y sistemas de transmisión presentan muchas de las mismas exigencias: carga por fatiga, repetibilidad dimensional, trazabilidad de materiales y coordinación entre la forja y el mecanizado posterior.

El énfasis declarado de la empresa en la forja de precisión de forma casi final, la reducción del torneado y la producción con ahorro de material refleja una orientación de fabricación sólida cuando se controla mediante límites claros de proceso. La reducción del mecanizado puede disminuir residuos y consumo energético, pero la prioridad técnica sigue siendo una calidad uniforme del tocho. Con personal de ingeniería, calidad, inspección y electricidad apoyando la producción, el control de proceso puede organizarse en torno a la ruta real del componente, en vez de tratarse como una actividad de inspección independiente al final.

Para cualquier programa de anillos de rodamiento forjados, la elección correcta de material y tratamiento térmico debe confirmarse frente al diseño del rodamiento terminado, no aislarse de él. Revise el ciclo de trabajo, la norma de acero, la ruta de endurecimiento, los criterios de aceptación microestructural, la sobremedida de mecanizado y los registros de inspección como un sistema conectado. Esta es una vía más fiable para lograr una mayor vida útil del rodamiento que elegir un grado conocido y asumir que el resto del proceso se resolverá por sí solo.
