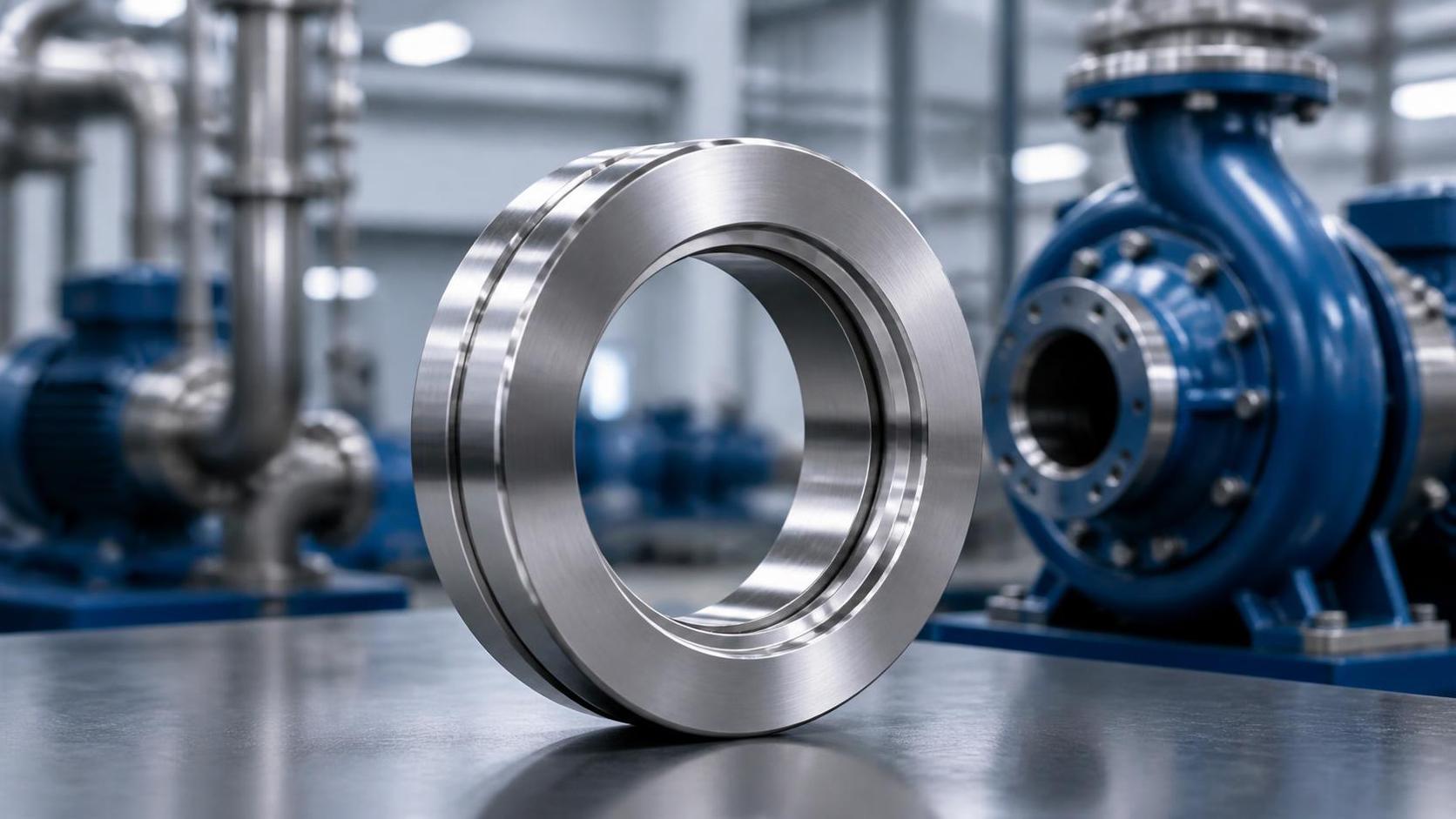

Para el servicio de bombas corrosivas, los anillos forjados de acero inoxidable más adecuados se seleccionan en función de la composición química real del fluido y del rango operativo, y posteriormente se verifican considerando la condición de forja, el tratamiento térmico, el sobremetal de mecanizado y la geometría de sellado. Los grados austeníticos como 316/316L suelen ser apropiados para numerosos servicios acuosos sin cloruros o con bajo contenido de cloruros. Los grados dúplex y superdúplex se consideran habitualmente cuando las picaduras inducidas por cloruros, la corrosión por rendijas o la corrosión bajo tensión se convierten en riesgos reales. Las alternativas de acero austenítico de alta aleación y de aleaciones de níquel pueden ser necesarias cuando los ácidos calientes, los cloruros concentrados, los ácidos reductores o las corrientes químicas mixtas superan los límites de los grados comunes de acero inoxidable.

Un anillo forjado en una bomba puede funcionar como anillo de desgaste, anillo de carcasa, componente de cámara de sello, elemento de retención del impulsor, separador relacionado con el cojinete o conexión estructural. Por lo tanto, su modo de fallo no puede evaluarse únicamente por la resistencia a la corrosión. Un anillo expuesto a líquido corrosivo mientras mantiene una holgura de funcionamiento estrecha tiene requisitos distintos de los de uno situado fuera de la zona mojada, pero expuesto a niebla salina, condensado o fugas. Las inversiones de presión, los eventos de funcionamiento en seco, la vibración del eje, las zonas de rendija y la precarga de montaje pueden modificar la aleación preferida.

Comience por el mecanismo de corrosión

El nombre del fluido en una hoja de proceso rara vez es suficiente para especificar anillos forjados de acero inoxidable. La concentración, el oxígeno disuelto, los contaminantes, el pH, la temperatura, la velocidad, los sólidos y los períodos de estancamiento pueden modificar sustancialmente el comportamiento de la aleación. La concentración de cloruros es especialmente importante, pero debe evaluarse junto con la temperatura y la geometría. Un grado que funciona adecuadamente en una solución de cloruros diluida, fría y en circulación puede sufrir picaduras bajo depósitos o en una rendija con junta tras una parada.

Para los medios oxidantes, el contenido de cromo favorece la estabilidad de la película pasiva. El molibdeno generalmente mejora la resistencia a la corrosión localizada en entornos con cloruros, mientras que el níquel promueve la estructura austenítica y puede mejorar la resistencia en determinados servicios con ácidos. El nitrógeno es especialmente relevante en las aleaciones dúplex y superdúplex porque contribuye a la resistencia mecánica y a la resistencia a las picaduras. Estos efectos de aleación solo son útiles cuando el grado se funde, forja y trata en solución correctamente cuando se requiere, y se mantiene libre de exposiciones térmicas perjudiciales.

Las cuestiones comunes de corrosión deben separarse antes de designar un grado:

• Corrosión uniforme: pérdida predecible de metal en superficies amplias, asociada frecuentemente con la concentración de ácido, la temperatura y la condición redox.
• Corrosión por picaduras y por rendijas: ataque localizado favorecido por cloruros, depósitos, líquido estancado, interfaces de juntas, cavidades roscadas y características con drenaje deficiente.
• Corrosión bajo tensión por cloruros: una preocupación importante para los aceros inoxidables austeníticos sometidos a tensión de tracción a temperatura elevada cuando hay cloruros presentes.
• Corrosión galvánica: posible cuando el anillo entra en contacto con un componente metálico más noble o menos noble en un líquido eléctricamente conductor.
• Erosión-corrosión: daño acelerado cuando sólidos abrasivos, vaporización súbita, turbulencia relacionada con cavitación o alta velocidad local alteran repetidamente la superficie pasiva.

Una nota de selección de material debe identificar cuál de estos mecanismos es probable. Tratar todos los servicios corrosivos como una solicitud genérica de acero inoxidable suele conducir a un coste de aleación innecesario o a un anillo que falla en una rendija estrecha mucho antes de que se ponga a prueba su resistencia global.

Dónde encajan los anillos forjados de 316L

El 316L es una base práctica para anillos forjados de bombas en muchos servicios químicos a base de agua, exposiciones marinas moderadas y corrientes de proceso donde el acero inoxidable tipo 304 no proporciona suficiente margen frente a la corrosión localizada. Su adición de molibdeno generalmente mejora la resistencia a las picaduras respecto al 304/304L. La variante de bajo carbono suele preferirse cuando interviene la soldadura, se esperan ciclos térmicos o debe reducirse la sensibilidad a la corrosión cerca de zonas calentadas.

Sin embargo, el 316L no debe considerarse un material universal para agua de mar o cloruros calientes. Las holguras anulares estrechas, el líquido estancado detrás de un anillo, los depósitos de cloruros por evaporación y la temperatura superficial elevada pueden crear condiciones de picaduras o corrosión por rendijas que superen su capacidad. Un anillo forjado también necesita suficiente dureza y estabilidad dimensional para su función mecánica. En una posición de anillo de desgaste con holgura reducida, el 316L puede requerir un material de contacto cuidadosamente seleccionado o un enfoque de ingeniería de superficies para reducir el desgaste adhesivo y el agarrotamiento.

Cuando se especifica 316L, la descripción de compra debe indicar la forma de producto y la norma de material aplicables, los límites químicos, la condición de tratamiento térmico, las tolerancias dimensionales y la documentación requerida. Acero inoxidable 316 es una denominación demasiado amplia para un componente destinado a operar en un límite de presión corrosivo o en un conjunto relacionado con el sellado.

Grados dúplex para servicio con cloruros

Los anillos forjados de acero inoxidable dúplex suelen ser adecuados cuando se requiere mayor límite elástico y mejor resistencia a la corrosión localizada relacionada con cloruros. Su microestructura mixta austenítico-ferrítica puede proporcionar una resistencia útil a la corrosión bajo tensión por cloruros en comparación con los grados austeníticos convencionales. Esta combinación es relevante para anillos que soportan carga de montaje, retienen piezas sometidas a presión o deben resistir la deformación mientras operan en fluido de proceso que contiene cloruros.

Los grados dúplex estándar se evalúan habitualmente para entornos con cloruros moderados, mientras que los grados superdúplex ofrecen un rango de resistencia a la corrosión superior para exposiciones a cloruros más severas. El límite de selección no puede establecerse únicamente por el nombre de la aleación. La temperatura, el contenido de oxígeno, las rendijas, la acumulación de sólidos, el mojado intermitente y la velocidad del fluido deben revisarse en conjunto. Un anillo superdúplex puede seguir siendo inadecuado si un producto químico caliente, estancado y muy concentrado puede entrar en una estrecha separación de montaje.

El procesamiento dúplex merece especial atención. Un tratamiento en solución incorrecto, un enfriamiento lento o una exposición excesiva a temperaturas desfavorables pueden formar fases intermetálicas que reducen la tenacidad y la resistencia a la corrosión. La práctica de forja debe proporcionar deformación suficiente y un historial térmico controlado sin dejar una estructura de grano o condición superficial inadecuada. Para servicios críticos, la verificación del material puede incluir análisis químico, propiedades mecánicas, evaluación de microestructura, medición de ferrita cuando sea pertinente y ensayos de corrosión si la especificación lo requiere.

Cuándo se justifican materiales de mayor aleación

Algunos servicios de bombas quedan fuera del rango razonable del 316L y de los aceros inoxidables dúplex estándar. Los ácidos reductores fuertes, las soluciones ácidas de alta temperatura, los cloruros concentrados, la contaminación por haluros o las corrientes químicamente variables pueden requerir un acero inoxidable austenítico de alta aleación o una aleación a base de níquel. La dirección correcta depende del medio real. Una aleación que resiste un ácido oxidante puede no ser la opción preferida para un ácido reductor, y un grado seleccionado para exposición al agua de mar puede no soportar una corriente de proceso mixta de ácido y cloruros.

La ubicación del anillo es importante en este caso. Un componente en la trayectoria hidráulica mojada puede necesitar una aleación sustancialmente diferente de un anillo de abrazadera externo que solo está expuesto a fugas ocasionales. Puede ser razonable utilizar una aleación superior para un pequeño anillo mojado sensible a fallos, manteniendo un grado compatible de menor coste para los elementos no mojados. Esta decisión debe seguir considerando el acoplamiento galvánico y la posibilidad de que las fugas conecten componentes normalmente aislados.

La calidad de la forja afecta al comportamiento frente a la corrosión

La forja es valiosa para los componentes anulares porque puede proporcionar flujo direccional del grano, consolidación sólida del material y una estructura adecuada para cargas mecánicas exigentes cuando el proceso se controla correctamente. Estos beneficios no eliminan la necesidad de una metalurgia adecuada. Los pliegues, las costuras, la penetración de óxido, las discontinuidades subsuperficiales, la descarburación excesiva cuando corresponda o la cascarilla mal eliminada pueden convertirse en puntos de inicio de corrosión o daño por fatiga.

Las rutas de laminación de anillos o de forja en matriz abierta deben elegirse teniendo en cuenta la geometría final. Un gran sobremetal de mecanizado puede eliminar irregularidades superficiales, pero también aumenta la eliminación de material y puede alterar la ventaja prevista del flujo de grano si el perfil acabado corta profundamente la sección forjada. Por otro lado, un sobremetal insuficiente puede dejar cascarilla, defectos locales o geometría fuera de redondez que no puede corregirse completamente. El plano debe definir las dimensiones acabadas por separado de las dimensiones de la preforma forjada e identificar las superficies que requieren examen no destructivo.

Para los grados inoxidables, el tratamiento térmico suele ser inseparable del comportamiento frente a la corrosión. Los materiales austeníticos, dúplex y superdúplex requieren comúnmente recocido en solución o tratamiento en solución apropiado para el grado especificado, seguido de un enfriamiento que evite precipitaciones perjudiciales. Los registros térmicos son útiles cuando el servicio es severo. Si un anillo se alivia posteriormente de tensiones, se suelda, se recarga con material duro o se expone a procesos de recubrimiento a alta temperatura, el ciclo térmico resultante debe evaluarse frente a la ventana de procesamiento admisible de la aleación.

Interfaces mecanizadas y condición superficial

La mayoría de los anillos forjados entran en servicio después de torneado, mandrinado, rectificado, taladrado, mecanizado de chaveteros o acabado de perfiles. El acabado superficial debe corresponder a la función. Una superficie de sellado o un diámetro interior de holgura reducida suele requerir un acabado más controlado que un diámetro estructural sin contacto. Las marcas profundas de herramienta que atraviesan una dirección de sellado pueden favorecer las fugas, mientras que el metal desgarrado, las partículas abrasivas incrustadas y el material embadurnado pueden interferir con la pasivación y crear sitios locales de corrosión.

Los aceros inoxidables son susceptibles al agarrotamiento en pares de contacto deslizantes o muy cargados. Dos superficies similares de acero inoxidable austenítico pueden griparse, especialmente cuando la lubricación es deficiente o el contacto experimenta vibración. El emparejamiento de materiales, la diferencia de dureza, la compatibilidad del recubrimiento, el acabado superficial, la presión de contacto y el lubricante de montaje deben revisarse como un conjunto. Un anillo resistente a la corrosión que se agarrota durante la instalación o la puesta en marcha no es una selección satisfactoria.

El decapado y la pasivación pueden especificarse después del mecanizado o la fabricación para eliminar tintes térmicos, contaminación por hierro libre y residuos superficiales. El método debe ser compatible con la aleación y con el requisito dimensional final. Las herramientas de limpieza mecánica, los medios de rectificado, los dispositivos de sujeción y las superficies de manipulación deben controlarse para evitar transferir contaminación de acero al carbono a las piezas inoxidables. Dicha contaminación puede oxidarse durante el servicio y confundirse con corrosión del metal base.

La geometría puede anular una buena aleación

La corrosión por rendijas es frecuentemente un problema de geometría y montaje. Los diseños de anillos deben evitar separaciones ciegas que atrapen líquido, hombros abruptos que acumulen sólidos e interfaces de sellado que no puedan drenar después de una parada. Cuando una rendija sea inevitable, la selección de la aleación debe basarse en la condición de la rendija y no en la condición más favorable del fluido a granel. La compresión de la junta, la precarga de los sujetadores, la diferencia de expansión térmica y el descentramiento de los componentes pueden modificar la separación con el tiempo.

Para conjuntos de bombas rotativas, la concentricidad y la holgura radial son igualmente importantes. Un descentramiento excesivo puede causar contacto intermitente, generación de calor y eliminación local de la película pasiva. Holguras muy pequeñas pueden mejorar la eficiencia hidráulica, pero pueden volverse vulnerables a los sólidos, la deflexión del eje, el crecimiento térmico o los roces transitorios. El material del anillo debe evaluarse junto con el material del eje, el material del impulsor, el material de la carcasa y cualquier sistema de recubrimiento.

Los componentes relacionados del tren de transmisión pueden imponer cargas torsionales o de alineación al sistema de bombeo. Cuando el conjunto incluye transmisión por engranajes, la misma disciplina de control de planos utilizada para unEngranaje recto debe extenderse a las características concéntricas del anillo forjado, la relación del diámetro interior y las caras de contacto. La desalineación originada fuera de la sección mojada puede seguir acelerando el desgaste y la corrosión dentro de ella.

Detalles de especificación que evitan ambigüedades

Una especificación utilizable de anillo forjado debe definir el servicio en lugar de basarse exclusivamente en una designación de material. Indique el rango de composición del fluido, la temperatura normal y de perturbación, la presión, el contenido de cloruros o haluros cuando se conozca, el contenido de sólidos y los ciclos esperados de mojado/seco. Identifique si la pieza está continuamente sumergida, expuesta a salpicaduras, ubicada en una rendija sellada o expuesta solo durante fugas.

La definición del componente debe incluir la condición de forja, el requisito de tratamiento térmico, el sobremetal de mecanizado permitido, las tolerancias del plano final, los límites de acabado superficial para diámetros funcionales y la ubicación del marcado. Las inspecciones requeridas pueden incluir inspección dimensional, examen visual, examen por líquidos penetrantes para defectos abiertos a la superficie, examen ultrasónico para secciones transversales mayores, identificación positiva de material y verificación de dureza. Los criterios de aceptación deben corresponder al servicio real y a la geometría de la sección del anillo; aplicar un paquete de inspección genérico sin ese contexto puede añadir costes sin abordar el mecanismo de fallo probable.

La trazabilidad debe mantenerse conectada durante el corte, el mecanizado de desbaste, el tratamiento térmico y la inspección final. Si se cortan varios anillos de una preforma forjada común, el método de identificación debe preservar el vínculo con los registros de colada y procesamiento. Cualquier soldadura de reparación, operación de alisado o desviación de la ruta de tratamiento térmico aprobada requiere una revisión formal, ya que puede afectar la resistencia a la corrosión en la condición final.

Equilibrio entre el coste inicial y el riesgo de sustitución

El menor coste de aleación no siempre es el menor coste instalado. Sustituir un anillo puede requerir el desmontaje de la bomba, el reemplazo del sello, trabajos de alineación, lavado y nuevas pruebas de rendimiento. Por el contrario, especificar una aleación de alta gama para un anillo externo y fácilmente reemplazable puede ofrecer poco valor práctico. La comparación adecuada considera la severidad de la exposición, la consecuencia del fallo, el acceso para mantenimiento, el intervalo de inspección esperado, la compatibilidad con materiales adyacentes y la disponibilidad del tamaño de forja requerido.

Una elección de material conservadora debe seguir siendo fabricable. Algunos grados de mayor aleación tienen controles de forja y tratamiento térmico más estrictos, menores velocidades de mecanizado o plazos de suministro más largos. Estas limitaciones deben identificarse antes de finalizar el plano, especialmente cuando el anillo tiene una sección radial delgada, gran diámetro, ranuras profundas o requisitos exigentes de redondez. Una selección es más sólida cuando el margen de corrosión, el servicio mecánico, la microestructura forjada, la ruta final de mecanizado y las condiciones de montaje apuntan todos al mismo grado.

Para muchas aplicaciones de bombas corrosivas, el 316L sigue siendo un punto de partida sensato, los grados dúplex son con frecuencia el siguiente paso para servicios con cloruros y mayor resistencia, y los materiales superdúplex o de mayor aleación se reservan para condiciones que justifican su disciplina adicional de procesamiento. La elección final debe vincularse al entorno local creíble más severo en el anillo, incluidas las rendijas y los estados operativos transitorios, en lugar de basarse únicamente en la descripción nominal del fluido.
