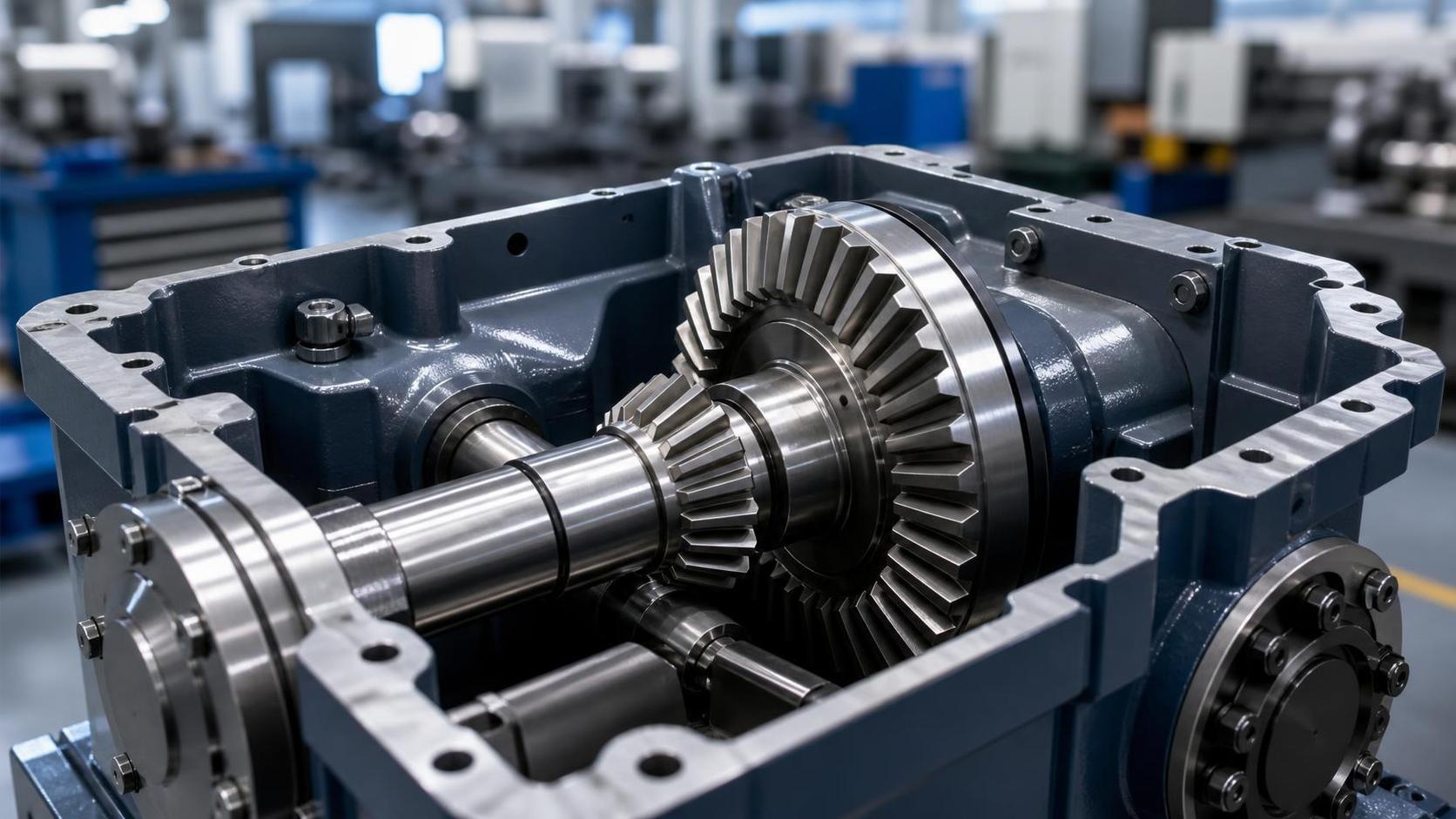

Selección de engranajes cónicos rectos para conjuntos de transmisión angular de baja velocidad

Seleccionar un engranaje cónico recto para una transmisión angular de baja velocidad rara vez consiste simplemente en elegir una relación de un catálogo y confirmar el ángulo de los ejes. A baja velocidad de rotación, el par suele ser elevado, las inversiones de carga pueden ser severas y la transmisión puede pasar gran parte de su vida soportando una carga constante que revela cualquier debilidad en el contacto entre dientes, la rigidez del montaje, la lubricación y la uniformidad del material. Esto es común en actuadores industriales, equipos agrícolas, auxiliares marinos, mecanismos de transferencia, sistemas para vehículos pesados y determinados subconjuntos de cajas de engranajes para energía eólica.

Un engranaje cónico recto sigue siendo una solución práctica cuando los ejes deben intersectarse, normalmente a 90 grados, y la aplicación valora una geometría relativamente sencilla, transmisión directa de potencia y una construcción fácil de mantener. No es automáticamente la opción más silenciosa ni la más adecuada para altas velocidades; los diseños cónicos espirales suelen ofrecer ventajas en esos aspectos. Sin embargo, para un conjunto de baja velocidad correctamente diseñado, un par de engranajes cónicos rectos puede ser robusto, económico y más fácil de inspeccionar. La clave es evaluarlo como parte de un sistema de transmisión, no como un componente aislado.

Comience con el caso de carga real, no con la potencia nominal del motor

La primera pregunta no es “¿qué par produce el motor?”. Es “¿qué par llega a los dientes del engranaje en la peor condición de funcionamiento creíble?”. Un mecanismo de baja velocidad puede tener un par medio moderado, pero experimentar picos elevados durante el arranque, el frenado, la inversión de dirección, la liberación de atascos o las cargas de impacto procedentes de la máquina accionada. En un mecanismo de elevación, indexación o manipulación de materiales, la condición transitoria puede determinar la selección del engranaje incluso cuando el funcionamiento habitual parece moderado.

Por ello, la evaluación técnica debe definir el rango de velocidad de entrada, la relación, el par transmitido continuo, el par máximo previsto, el ciclo de trabajo, el sentido de rotación y la frecuencia de arranques e inversiones. También es útil saber si la carga es suave, pulsante o propensa a impactos. Un juego de engranajes seleccionado únicamente en función del par nominal puede funcionar aceptablemente durante una prueba breve de fábrica y aun así desarrollar picaduras, grietas en la raíz de los dientes o daños de contacto después de un servicio prolongado en campo.

En conjuntos de baja velocidad, la capacidad de par está estrechamente relacionada con el diámetro primitivo, el ancho de cara, la geometría de los dientes, la condición del material y el tratamiento térmico. Aumentar el ancho de cara puede mejorar la distribución de carga, pero no es una corrección gratuita para un diseño insuficientemente dimensionado. Si existe deflexión de la carcasa o desalineación de ejes, una cara más ancha puede revelar con mayor claridad la carga en los bordes. El evaluador debe preguntar cómo el diseño establece el patrón de contacto bajo carga de montaje, no solo qué ancho tienen los dientes en el plano.

La geometría debe corresponder al conjunto, incluidas sus tolerancias

Un par de engranajes cónicos rectos transmite carga a través de superficies dentadas cónicas. Pequeños cambios en la distancia de montaje, la precisión de intersección de los ejes, la holgura de los rodamientos o la posición de la carcasa pueden desplazar la zona de contacto hacia la punta o el talón del diente. Por ello, el piñón y la corona acoplados normalmente deben tratarse como un juego emparejado, especialmente cuando la carga es considerable o se requiere intercambiabilidad en los reemplazos.

Antes de aprobar un diseño, confirme el ángulo de los ejes, la relación de transmisión, el número de dientes, la geometría del cono primitivo, el ancho de cara, la configuración del agujero, los detalles de chavetero o estriado, la distancia de montaje, el rango de juego y el patrón de contacto de dientes requerido. El piñón merece especial atención porque normalmente tiene menos dientes, gira con mayor frecuencia y suele convertirse en el componente limitante de la vida a fatiga.

El juego es otro aspecto que con frecuencia se analiza demasiado tarde. Un juego demasiado reducido puede producir un engrane apretado, funcionamiento sensible a la temperatura y una película lubricante insuficiente. Un juego excesivo puede generar error de posicionamiento, impactos durante la inversión y traqueteo objetable. El rango correcto depende del tamaño del engranaje, la precisión de fabricación, la temperatura de funcionamiento, el material de la carcasa y la tolerancia de la aplicación al juego perdido. No existe un valor “estándar” universalmente seguro sin estos datos.

Material y tratamiento térmico: mire más allá del nombre del grado

La selección del material debe seguir el riesgo de fallo. Una transmisión de baja velocidad y alto par puede necesitar raíces de dientes resistentes y buena resistencia a esfuerzos de contacto repetidos; una aplicación marina también puede requerir una protección anticorrosiva cuidadosa y prácticas de lubricación estables. Según el diseño del componente y el ciclo de trabajo, los fabricantes pueden considerar aceros aleados con temple integral, endurecimiento por inducción, cementación u otras rutas de tratamiento térmico. La ruta adecuada no puede determinarse únicamente a partir del término “engranaje cónico”.

Lo importante en la evaluación de proveedores es el control de toda la ruta del material: trazabilidad del acero entrante cuando se requiera, confirmación de la composición química, condición de forja, flujo de grano, sobremetal de mecanizado, capacidad de tratamiento térmico, verificación de dureza y gestión de la distorsión. Una superficie dentada dura no es automáticamente duradera. La distorsión excesiva después del tratamiento térmico puede comprometer el descentramiento, el juego y el contacto entre dientes. Por el contrario, una superficie tenaz pero con resistencia al desgaste insuficiente puede no soportar un engrane muy cargado con inversiones frecuentes.

La calidad de la forja tiene un valor particular cuando el cuerpo en bruto del engranaje transmite un alto par a través de su cubo, alma o conexión de brida. La forja de precisión casi neta puede reducir el mecanizado innecesario al tiempo que conserva un flujo de material más favorable que una pieza en bruto fuertemente mecanizada. También exige un control disciplinado del proceso: el desgaste de la matriz, la preparación del material, la gestión de la temperatura y la estrategia de referencias de mecanizado afectan al engranaje final. El beneficio no consiste simplemente en retirar menos material; es una vía repetible para obtener una pieza en bruto sólida para el posterior tallado y acabado de dientes.

No separe la precisión del engranaje del diseño de la carcasa y los rodamientos

Un engranaje cónico recto cuidadosamente mecanizado no compensará una carcasa flexible o una disposición de rodamientos mal controlada. Los engranajes cónicos generan componentes de fuerza radiales y axiales, y los rodamientos deben posicionar ambos ejes de forma consistente bajo carga. Si la precarga, el juego axial o la rigidez de apoyo de los rodamientos cambia durante el servicio, el patrón de contacto original puede desplazarse. En muchas transmisiones angulares problemáticas, los dientes del engranaje muestran el síntoma mientras que la causa real es la deformación de la carcasa, un apoyo de rodamientos inadecuado o un hombro de eje que no posiciona correctamente la pieza.

Por este motivo, los planos de los engranajes por sí solos no son suficientes para una revisión técnica significativa. Los proveedores y equipos de diseño deben intercambiar la configuración básica del conjunto: tipo y ubicación de los rodamientos, distancia entre apoyos del eje, tolerancias de los alojamientos de la carcasa, interfaces de montaje del engranaje, rango de temperatura esperado y método de ajuste del conjunto. Cuando el engranaje está atornillado o integrado con una pieza giratoria mayor, las forjas de interfaz también son importantes. Por ejemplo, las forjas de bridas pueden ser relevantes cuando un diseño de transmisión requiere una conexión forjada robusta antes del mecanizado de precisión de las caras de posicionamiento y las características de los pernos.

Para los evaluadores, la pregunta útil es: ¿puede el fabricante inspeccionar las características que controlan el comportamiento del conjunto? El perfil de los dientes y el descentramiento son importantes, pero también lo son la concentricidad del agujero, el descentramiento de la cara, la distancia de montaje, la posición del círculo de pernos, la alineación del estriado y las relaciones entre referencias. Un informe que contiene únicamente dureza y dimensiones generales ofrece una visión incompleta de la preparación de un engranaje cónico para el montaje.

El ruido sigue siendo relevante a baja velocidad

Los engranajes cónicos rectos son generalmente más sensibles al impacto de engrane que los engranajes cónicos espirales, ya que los dientes engranan a lo largo de una línea más abrupta. A velocidades muy bajas, el ruido aéreo puede no ser la principal queja, pero los golpes por inversión, la vibración transmitida a un bastidor fabricado y la aspereza percibida por el operador pueden seguir siendo importantes. Esto es especialmente cierto en equipos montados en cabina, maquinaria marina próxima a espacios de la tripulación y automatización intermitente donde cada ciclo de arranque y parada resulta perceptible.

La respuesta práctica no siempre consiste en cambiar el tipo de engranaje. Primero, verifique el contacto entre dientes, el juego, el descentramiento, el ajuste de los rodamientos y la lubricación. Un par de engranajes cónicos rectos con montaje estable y contacto correcto puede funcionar de forma predecible en un reductor de baja velocidad. Si el bajo ruido, una transferencia de par más suave o una elevada velocidad periférica son requisitos determinantes, el equipo debe comparar una solución de engranajes cónicos espirales desde el principio, en lugar de pedir a un diseño de dientes rectos que cumpla condiciones fuera de sus ventajas naturales.

La lubricación y la contaminación suelen determinar la vida útil

A veces se supone erróneamente que la baja velocidad implica una lubricación sencilla. En realidad, una baja velocidad en la línea primitiva puede limitar la distribución por salpicadura, mientras que el alto par aumenta la presión de contacto. El lubricante debe llegar al engrane de manera constante y mantener propiedades adecuadas en todo el rango de temperatura previsto. Las cajas de engranajes cerradas requieren atención al nivel de aceite, las pérdidas por agitación, el estado del respiradero, el diseño de los sellos y la ubicación del engrane con respecto al baño de aceite. Las transmisiones abiertas o parcialmente expuestas requieren una protección aún más cuidadosa contra la suciedad y la humedad.

La contaminación es particularmente dañina porque el contacto de los engranajes cónicos es sensible a la alineación y al estado de la superficie. Las partículas abrasivas pueden acelerar el desgaste; el agua puede reducir el rendimiento del lubricante y favorecer la corrosión; los residuos metálicos pueden indicar un problema incipiente en los rodamientos o engranajes. Para aplicaciones exigentes, la planificación del mantenimiento debe incluir verificaciones del estado del aceite y un enfoque claro para la inspección de los flancos de los dientes. Esperar al ruido audible suele ser una advertencia tardía.

Qué preguntar a un proveedor de engranajes antes de emitir el pedido

Un proveedor competente debe poder analizar las decisiones de fabricación en el lenguaje de la aplicación, y no limitarse a cotizar un precio según un plano. Liaocheng Jiucheng Auto Parts Co., Ltd., fundada en 2015, combina forja de precisión y procesamiento mecánico para piezas relacionadas con engranajes automotrices, de energía eólica, mecánicos y marinos. Su entorno de producción incluye talleres específicos de forja y mecanizado, mientras que su personal de ingeniería y calidad respalda la inspección y la coordinación de procesos. Para un comprador, este tipo de capacidad integrada puede ser útil cuando es necesario considerar conjuntamente la pieza en bruto del engranaje, las referencias de mecanizado y las características finales de interfaz.

El enfoque declarado de la empresa en productos forjados de precisión refleja una consideración de fabricación más amplia: reducir el sobremetal de torneado puede ahorrar acero y energía, pero solo cuando la pieza en bruto forjada se diseña para un mecanizado fiable y un control dimensional adecuado. Jiucheng informa que su enfoque de forja de precisión está destinado a reducir la eliminación de material y el consumo de energía. Estas afirmaciones de proceso deben evaluarse igualmente frente a la geometría específica del engranaje, las tolerancias requeridas, el tamaño del lote y los requisitos de validación del proyecto.

Durante el abastecimiento, solicite la ruta de fabricación propuesta, el plan de inspección, los registros de material y tratamiento térmico adecuados para el pedido, y la aclaración de qué características se controlan en cada pieza frente a cuáles se muestrean por lote. Confirme si el proveedor fabricará el par acoplado conjuntamente, marcará los juegos emparejados y proporcionará orientación de montaje para verificar el juego y el contacto. No son detalles administrativos; afectan a si los engranajes de reemplazo se comportarán como el juego original.

Una regla práctica para la decisión

Elija un engranaje cónico recto cuando la transmisión tenga ejes intersectantes, velocidad relativamente baja, un requisito de ruido manejable y un conjunto capaz de mantener una posición precisa de los ejes bajo carga. Dimensione el engranaje con respecto al par máximo y al ciclo de trabajo realistas, no a condiciones nominales optimistas. Después, evalúe el par junto con sus rodamientos, carcasa, método de lubricación y ruta de fabricación.

Los paquetes de selección más sólidos normalmente no son los que tienen la hoja de especificaciones más extensa. Son aquellos que definen claramente el espectro de carga, las restricciones de montaje, las expectativas de material y tratamiento térmico, los puntos de inspección y el método de aceptación para el patrón de contacto y el juego. Si alguno de ellos sigue siendo incierto, resuélvalo antes de la liberación de herramientas o de la producción en volumen. Una transmisión angular es mucho más fácil de diseñar sobre el papel que de solucionar después de que aparezcan daños en los dientes durante el servicio.
