Un engranaje recto puede parecer un componente simple: dientes rectos, ejes paralelos y una geometría conocida. Sin embargo, el material elegido para ese engranaje suele determinar si una transmisión funciona silenciosamente durante años, requiere lubricación y sustitución frecuentes, o falla tras una sobrecarga inesperada. Para los evaluadores técnicos, seleccionar engranajes rectos metálicos rara vez consiste en elegir la aleación más resistente disponible. La verdadera decisión radica en equilibrar el par, la velocidad, el ciclo de trabajo, la lubricación, la exposición ambiental, la fabricabilidad y el coste del ciclo de vida.

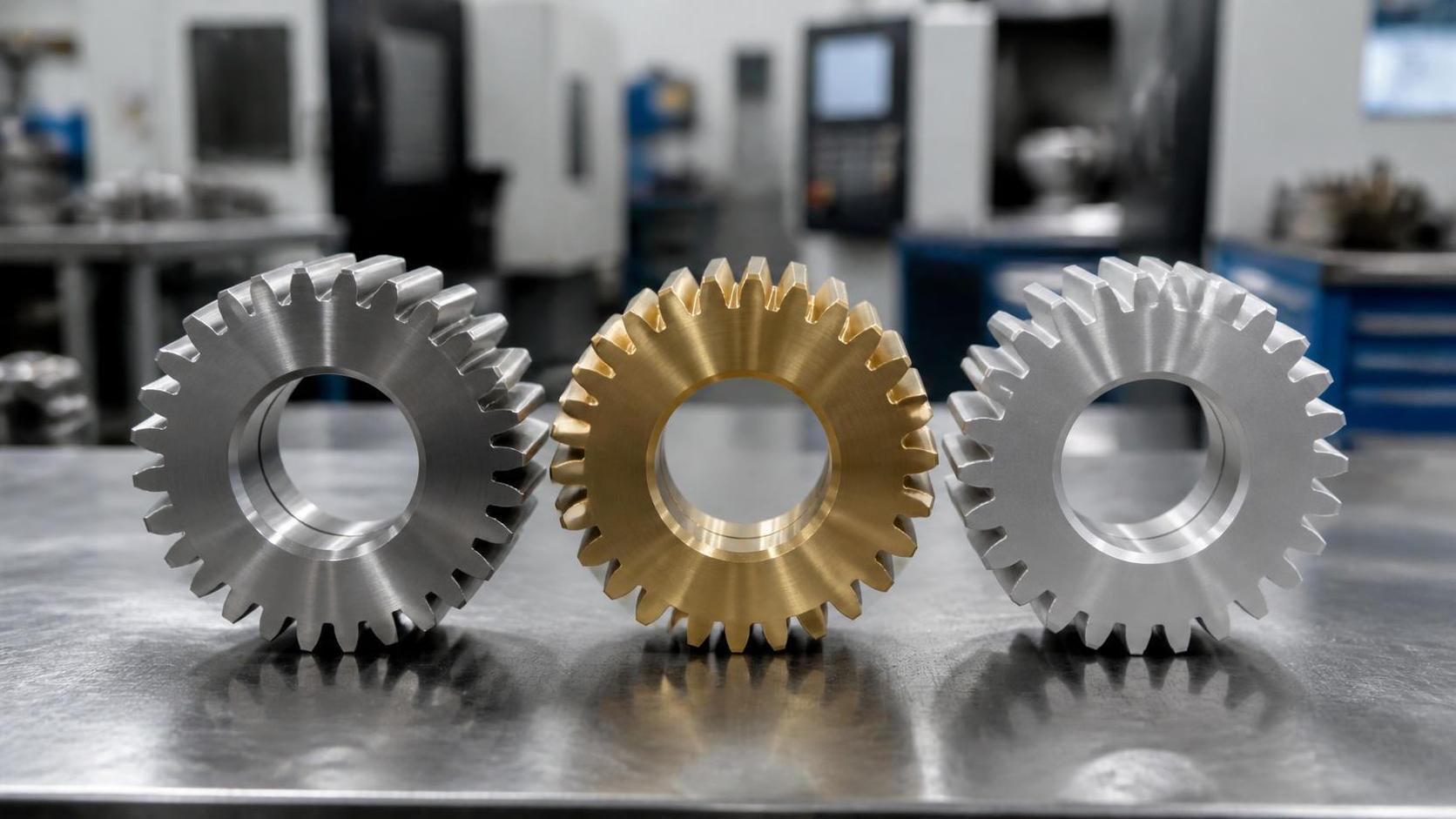

El acero, el bronce y el aluminio son materiales consolidados para engranajes, pero resuelven problemas de ingeniería muy diferentes. El acero suele ser la opción predeterminada para transmisiones industriales de alta carga. El bronce tiene su lugar cuando son importantes el comportamiento antigripado, el funcionamiento silencioso o la compatibilidad con un engranaje acoplado más duro. El aluminio resulta valioso cuando la reducción de masa y la baja inercia son más importantes que una resistencia extrema de los dientes.

En transmisiones automotrices, sistemas auxiliares de energía eólica, equipos marinos, reductores y sistemas mecánicos generales, la decisión correcta sobre el material debe comenzar por la condición de funcionamiento, no por una preferencia de material heredada de un diseño anterior.

Comience por el engrane, no por la etiqueta del material

Antes de comparar aleaciones, defina qué debe soportar el engranaje recto. Un mecanismo de indexado de baja velocidad y un reductor industrial con carga continua pueden utilizar engranajes con un módulo y diámetro similares, pero los requisitos de material pueden ser completamente diferentes.

Las evaluaciones técnicas deben establecer desde el principio las siguientes condiciones:

• Par transmitido y sobrecarga máxima: El par nominal por sí solo no es suficiente. Los impactos de arranque, las cargas reversibles y las condiciones de bloqueo pueden provocar fatiga en la raíz del diente.
• Velocidad tangencial primitiva: Las velocidades más elevadas aumentan las preocupaciones relacionadas con el calor, la estabilidad de la película lubricante, el ruido y la carga dinámica de los dientes.
• Ciclo de trabajo: Un engranaje que opera minutos al día se evalúa de forma distinta a uno que funciona continuamente en una línea de producción o sistema auxiliar marino.
• Régimen de lubricación: El baño de aceite, la grasa, la lubricación por salpicadura, la lubricación intermitente o el funcionamiento en seco influyen en la compatibilidad de los materiales.
• Entorno de trabajo: La corrosión, la humedad, las partículas abrasivas, las variaciones de temperatura y la contaminación pueden modificar la decisión.
• Material del engranaje acoplado: Los pares de engranajes deben evaluarse conjuntamente. Un material que funciona bien contra acero endurecido puede no ser ideal frente a otra aleación blanda.

Estas preguntas evitan un error común: especificar un material basándose únicamente en la resistencia indicada en catálogo. El rendimiento del engranaje depende en gran medida de la durabilidad superficial, la resistencia a la flexión de los dientes, la precisión dimensional, la respuesta al tratamiento térmico y el comportamiento del engrane completo.

Engranajes rectos de acero: la elección práctica para pares exigentes

El acero sigue siendo el material dominante para engranajes rectos industriales porque ofrece un equilibrio amplio y altamente ajustable entre resistencia, tenacidad, resistencia al desgaste y capacidad de tratamiento térmico. Los aceros al carbono y aleados pueden forjarse, mecanizarse, normalizarse, templarse y revenirse, endurecerse por inducción, cementarse o nitrurarse según el perfil de diente y la condición de servicio requeridos.

Para reductores de alto par, componentes de transmisión de vehículos, sistemas de cajas de engranajes eólicas y maquinaria sometida a cargas elevadas, el acero proporciona la resistencia en la raíz del diente necesaria para resistir la fatiga por flexión. Con un proceso adecuado de endurecimiento superficial, también puede proporcionar un flanco duro y resistente al desgaste, manteniendo a la vez un núcleo más tenaz. Esta combinación es difícil de igualar para el bronce y el aluminio.

Dónde el acero ofrece un rendimiento especialmente bueno

Los engranajes rectos de acero son generalmente la opción preferida cuando el sistema implica cargas repetidas, intervalos de servicio prolongados, distancias entre centros compactas o cargas de impacto significativas. Un engranaje de acero endurecido puede soportar una alta tensión de contacto en un conjunto relativamente pequeño, lo que permite a los diseñadores evitar un diámetro de engranaje o ancho de cara excesivos. Esto es especialmente útil cuando el espacio y la potencia transmitida deben equilibrarse cuidadosamente.

La forja de precisión puede aportar valor antes del mecanizado final. La forja cercana a la forma final mejora el flujo de grano y reduce el desperdicio de material en comparación con el mecanizado de cada característica a partir de barra maciza. Para programas industriales repetitivos, este enfoque puede favorecer propiedades mecánicas consistentes al tiempo que reduce la cantidad de torneado necesaria. Liaocheng Jiucheng Auto Parts Co., Ltd. aplica capacidades de forja de precisión y procesamiento mecánico a componentes relacionados con engranajes para aplicaciones automotrices, eólicas, marinas y de transmisión general, donde la utilización del material y la estabilidad del proceso suelen ser tan importantes como las dimensiones del plano.

Compromisos del acero

Las ventajas del acero implican responsabilidades. Su densidad aumenta la masa del componente, y los procesos de endurecimiento pueden introducir deformación si no se controlan los sobremateriales, la fijación y las secuencias de tratamiento térmico. Un plano de engranaje que especifica una superficie dental dura sin definir el descentramiento, la relación entre el orificio y el diámetro primitivo o el acabado posterior al tratamiento térmico puede generar costosos problemas posteriores.

El acero también requiere una protección anticorrosiva cuidadosa en entornos húmedos o marinos. Según la función del componente, pueden ser necesarios lubricación con aceite, recubrimientos, almacenamiento controlado o la selección de aleaciones resistentes a la corrosión. La dureza por sí sola no garantiza un engranaje fiable; un par de acero endurecido lubricado incorrectamente aún puede sufrir rayado, micropitting o daños prematuros en los flancos.

Engranajes rectos de bronce: un material elegido por compatibilidad y funcionamiento suave

El bronce no suele seleccionarse porque sea más resistente que el acero. Se selecciona porque se comporta de manera diferente en la interfaz de contacto. Muchas aleaciones de bronce ofrecen características antigripado favorables, buena capacidad de conformación y un rendimiento útil frente a engranajes acoplados de acero. Esto convierte al bronce en una opción atractiva en aplicaciones donde la lubricación puede ser limitada, existe deslizamiento, debe moderarse el ruido o la resistencia al agarrotamiento importa más que el par máximo transmitido.

Aunque los engranajes rectos presentan principalmente contacto rodante en comparación con los engranajes sinfín, aún experimentan deslizamiento en determinadas partes del engrane de los dientes. En un acoplamiento de bronce sobre acero correctamente diseñado, el engranaje de bronce puede actuar como el elemento más sacrificable, ayudando a proteger un costoso engranaje de eje o piñón endurecido durante condiciones anormales de contacto.

Motivos habituales para seleccionar bronce

Los engranajes de bronce se evalúan a menudo para bombas, equipos auxiliares marinos, equipos de carga baja a media, mecanismos de instrumentación y sistemas que se benefician de un menor ruido o una mayor resistencia al desgaste adhesivo. Sus características de amortiguación pueden hacer que el funcionamiento del engranaje resulte menos brusco que el de un engrane totalmente de acero, especialmente en equipos donde el comportamiento acústico afecta a la calidad percibida.

La resistencia a la corrosión es otra consideración. Ciertos grados de bronce son adecuados para entornos húmedos, mojados o cercanos al mar, aunque la aleación exacta debe adaptarse al fluido, la temperatura y las condiciones de exposición. «Bronce» es una especificación demasiado amplia por sí sola; el bronce de aluminio, el bronce fosforoso y otras aleaciones a base de cobre difieren sustancialmente en resistencia, comportamiento frente al desgaste, mecanizabilidad y rendimiento ante la corrosión.

Limitaciones que no deben ignorarse

El bronce tiene menor rigidez y, por lo general, menor resistencia en la raíz del diente que el acero tratado térmicamente de forma adecuada. Bajo un par elevado sostenido, la deflexión de los dientes puede aumentar, el patrón de contacto puede desplazarse y el desgaste puede acelerarse. También es más caro que los aceros comunes en muchos mercados de suministro, por lo que seleccionarlo como material «premium» predeterminado puede aumentar el coste sin aportar un beneficio operativo significativo.

También debe revisarse la expansión térmica. En conjuntos con objetivos de juego ajustados o temperaturas de funcionamiento elevadas, el bronce y el acero se expanden de manera diferente. Un diseño que parece aceptable a temperatura ambiente puede quedar demasiado ajustado o demasiado holgado después de la estabilización térmica. Por esta razón, el juego y las tolerancias de montaje deben verificarse a la temperatura real de trabajo, en lugar de asumirse a partir de dimensiones nominales.

Engranajes rectos de aluminio: cuando la reducción de inercia supera la capacidad de alta carga

Los engranajes rectos de aluminio ocupan una posición más especializada. Su principal ventaja es la baja masa. En equipos de ciclos rápidos, maquinaria portátil, actuadores ligeros, mecanismos vinculados al sector aeroespacial, prototipos y conjuntos de automatización de baja carga, un engranaje de aluminio puede reducir la inercia rotacional y ayudar al sistema a acelerar o desacelerar con mayor eficiencia.

El aluminio también se mecaniza fácilmente, lo que puede hacerlo práctico para series cortas, trabajos de desarrollo y componentes con características integradas complejas. Un cubo, una brida, un alma o una estructura de montaje del engranaje pueden mecanizarse como una sola pieza, reduciendo los pasos de montaje. Cuando la exposición a la corrosión es moderada, una selección de aleación adecuada y el anodizado pueden mejorar aún más la durabilidad superficial.

Por qué el aluminio requiere márgenes de diseño conservadores

Para la transmisión industrial de potencia, el menor módulo elástico y la menor capacidad de fatiga del aluminio frente al acero son limitaciones importantes. Los dientes se deflectan más bajo carga, y la tensión de contacto repetida puede dañar el flanco o la raíz si el diseño no tiene dimensiones generosas. Los tratamientos superficiales pueden mejorar la resistencia al desgaste, pero no convierten al aluminio en un sustituto del acero aleado endurecido en una caja de engranajes compacta de alto par.

Los engranajes de aluminio también son sensibles al material acoplado y a la condición de lubricación. Un engrane aluminio sobre aluminio generalmente no es adecuado para servicio exigente debido al riesgo de agarrotamiento. El acoplamiento de aluminio con acero puede ser viable en aplicaciones de carga limitada, pero el acabado superficial, la alineación, la lubricación y la temperatura de funcionamiento deben controlarse cuidadosamente.

En otras palabras, el aluminio debe seleccionarse porque el peso, la velocidad de respuesta, el comportamiento frente a la corrosión o la flexibilidad de mecanizado aportan un valor medible, no simplemente porque sea fácil de mecanizar.

Una comparación directa para la selección de materiales

La decisión del material es inseparable de la ruta de fabricación

Incluso la aleación correcta puede rendir por debajo de lo esperado si la ruta de fabricación no se adapta a la pieza. La precisión de los dientes, la concentricidad, la rugosidad superficial, la tensión residual y la deformación por tratamiento térmico afectan a la forma en que los engranajes rectos metálicos distribuyen la carga a lo largo de su ancho de cara. Un engranaje con excelentes propiedades de material a granel, pero con una precisión de línea deficiente, puede funcionar a alta temperatura y desgastarse de forma desigual.

Para componentes de acero, los revisores técnicos deben preguntar si el engranaje se tallará antes o después del tratamiento térmico, si se requiere rectificado o bruñido y cómo se gestionará el cambio dimensional. Para el bronce y el aluminio, la estrategia de mecanizado, la eliminación de rebabas, el estado de los bordes de los dientes y el acabado superficial merecen especial atención, ya que los materiales más blandos pueden dañarse durante la manipulación o el montaje.

Los componentes rotativos relacionados deben considerarse en la misma discusión de aprovisionamiento. Por ejemplo, la maquinaria que requiere tanto engranajes como grandes interfaces de rotación puede beneficiarse de una evaluación coordinada de anillos forjados, perfiles mecanizados y geometría de acoplamiento. En proyectos que implican conjuntos de mesa giratoria o rotación,Anillos de rodamientos de giro pueden revisarse junto con los componentes de engranajes para ayudar a mantener la alineación, la compatibilidad de materiales y la consistencia de mecanizado en todo el mecanismo.

Errores comunes de selección que elevan el coste del ciclo de vida

Un error recurrente es elegir el acero más duro posible sin considerar la tenacidad. Una superficie dental excesivamente dura combinada con un soporte de núcleo inadecuado o una mala alineación puede provocar daños frágiles en lugar de una larga vida útil. Otro error es elegir bronce únicamente por su resistencia a la corrosión sin considerar su carga admisible en los dientes y su expansión térmica. A veces se especifica aluminio para reducir peso y luego se aumenta repetidamente su tamaño para compensar la capacidad de carga, hasta que desaparece el beneficio esperado de espacio.

Los evaluadores técnicos también deben evitar tratar el «grado de engranaje» como una definición completa de calidad. La precisión del engranaje debe relacionarse con la aplicación. Un mecanismo agrícola de baja velocidad, un actuador automotriz de precisión y un accionamiento auxiliar de caja de engranajes eólica requieren prioridades de control diferentes. Especifique los requisitos funcionales: perfil de diente, error de paso, línea, descentramiento, rango de dureza, condición metalúrgica, método de inspección y comportamiento de ruido o vibración permitido cuando sea pertinente.

Una ruta práctica de decisión

Si la aplicación tiene alto par, espacio limitado, carga continua o está expuesta a impactos, comience con una solución de acero y determine la aleación y la ruta de tratamiento térmico adecuadas. Si la principal preocupación es un acoplamiento suave con acero, la resistencia al agarrotamiento, el comportamiento frente a la corrosión o el desgaste sacrificable controlado, evalúe una aleación de bronce adecuada. Si la reducción de inercia o la construcción ligera es el objetivo central del diseño y las cargas se mantienen moderadas, el aluminio puede ser la mejor elección de ingeniería.

La decisión final debe confirmarse mediante cálculos de carga de dientes, revisión de tensiones de contacto, condiciones térmicas, análisis de lubricación y viabilidad de fabricación, no únicamente por la reputación del material. Un engranaje fiable es el resultado de que el material, la geometría, el tratamiento térmico, la precisión y la integración del sistema trabajen conjuntamente.

Para los equipos de compras industriales y diseño, esta perspectiva transforma la selección de materiales de un simple debate entre acero, bronce y aluminio en una pregunta más útil: ¿qué material de engranaje proporcionará un rendimiento estable en esta máquina específica, bajo esta carga específica, durante la vida útil que espera el cliente?
