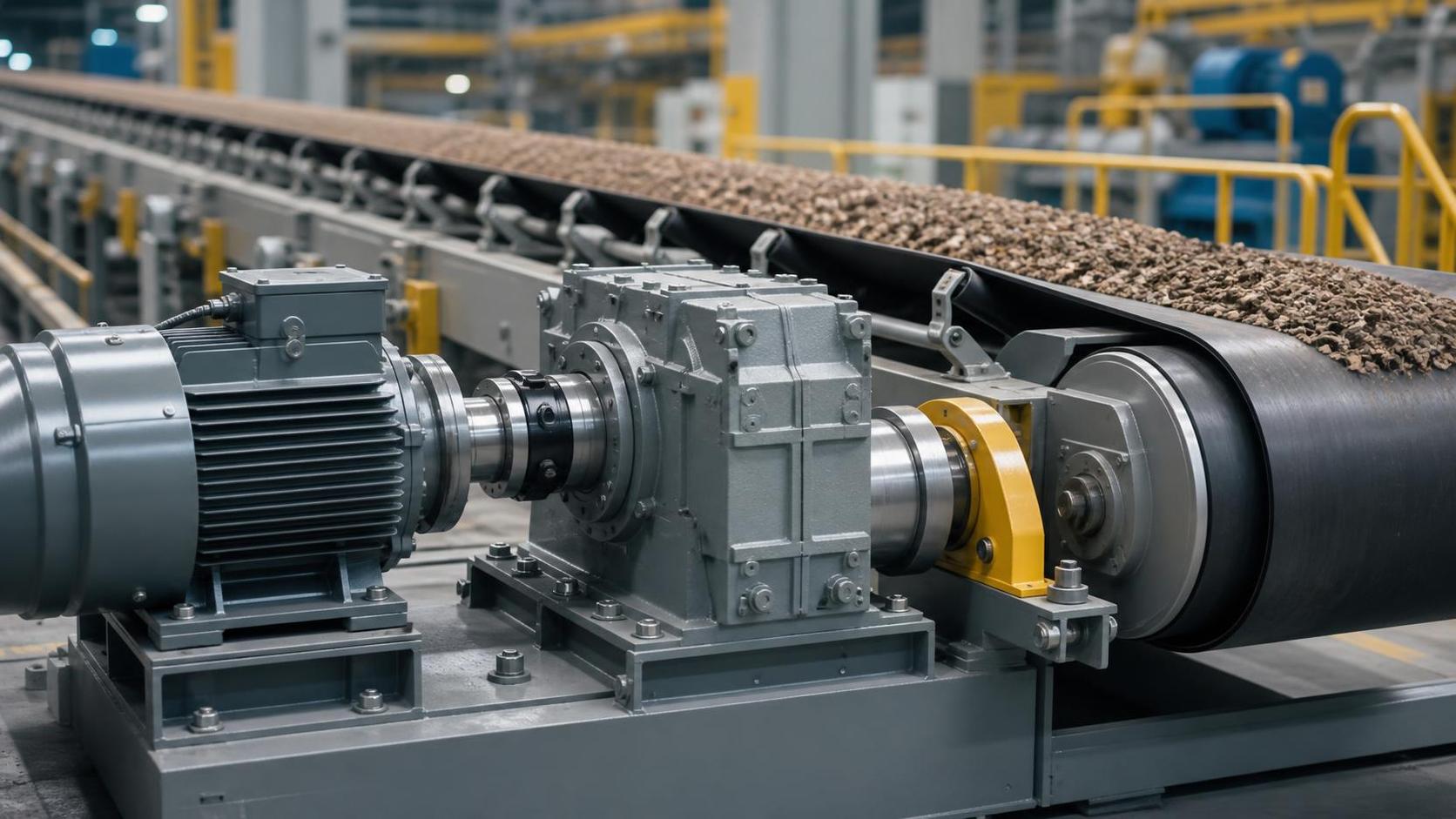

Un transportador puede funcionar sin problemas durante la puesta en marcha y, aun así, convertirse en una fuente de paradas repetidas unas semanas después. El patrón conocido es un accionamiento que funciona a una temperatura inusualmente alta, un motor que se dispara cuando la cinta está cargada o un reductor que empieza a hacer más ruido después de turnos prolongados. En servicio continuo, estos problemas rara vez se resuelven simplemente eligiendo un motor más grande o sustituyendo un reductor por otro con la misma relación nominal.

La dificultad radica en que un reductor para transportador se selecciona para un sistema de trabajo, no únicamente para una velocidad de catálogo. La acumulación de material, los cambios en la velocidad de alimentación, los tramos inclinados, los rearranques frecuentes tras una obstrucción, los arranques en frío y el acceso para mantenimiento modifican la demanda real del accionamiento. Un proceso de selección adecuado comienza por definir estas condiciones antes de comparar modelos de reductores.

Comience con el ciclo de trabajo real del transportador, no con su capacidad de producción media

El caudal medio puede ocultar los momentos más exigentes de un ciclo de transporte. Una cinta puede transportar una carga moderada durante gran parte del día y luego recibir una oleada densa de material en el punto de carga. Un transportador de tornillo o de cadena puede parecer ligeramente cargado durante el funcionamiento normal, pero requerir un par de arranque considerable después de que el material se asiente durante una parada. Estos eventos breves suelen determinar si el reductor tiene suficiente margen mecánico.

Antes de seleccionar un reductor, recopile información de funcionamiento del diseño del transportador y del equipo de proceso. Los datos útiles incluyen la velocidad de la cinta o cadena, el diámetro de la polea motriz, la longitud del transportador, el cambio de elevación, la densidad aparente del material, el patrón de carga probable, las hipótesis de fricción, la frecuencia de arranque y parada, y el horario de funcionamiento requerido. También es importante establecer si el transportador funciona vacío antes de cargarlo, arranca bajo carga o puede rearrancarse con material ya sobre la cinta.

Para aplicaciones de servicio continuo, «continuo» debe describirse con mayor precisión. Una unidad que opera durante turnos prolongados con carga estable es diferente de otra que funciona continuamente mientras recibe cargas de impacto intermitentes. Del mismo modo, un transportador exterior expuesto a la lluvia y a variaciones de temperatura no impone las mismas exigencias que un transportador cerrado en un área limpia y climatizada.

Convierta la resistencia del transportador en par en el accionamiento

El reductor debe proporcionar suficiente par de salida a la velocidad requerida del transportador. Esto exige más que hacer coincidir la potencia nominal del motor con una instalación anterior. Comience con el cálculo de resistencia del transportador utilizado para el diseño del equipo. Normalmente considera la cinta o cadena en movimiento, el material transportado, los rodillos portadores o rodillos, la elevación en tramos inclinados, la fricción de las faldillas, la resistencia de los arados y cualquier otra pérdida en funcionamiento estable.

Una vez conocida la fuerza de tracción requerida, el par de la polea motriz puede estimarse mediante:

Par de salida = fuerza de tracción × radio efectivo de accionamiento

Ese valor representa el par de funcionamiento normal. La selección debe considerar entonces el mayor par requerido durante la aceleración, el arranque con carga, la acumulación anormal de material y las perturbaciones del proceso que se espera que ocurran durante el uso habitual. El margen requerido no autoriza a sobredimensionar todos los componentes. Una capacidad excesiva del reductor puede aumentar el coste, complicar el montaje y fomentar una selección de motor inadecuada. El objetivo es adaptar la unidad al espectro real de par.

La aceleración merece especial atención en transportadores largos y sistemas con grandes masas giratorias. Un accionamiento puede tener suficiente par para mantener la velocidad normal, pero par insuficiente para acelerar el transportador cargado hasta la velocidad requerida en el tiempo deseado. Por el contrario, una aceleración agresiva puede producir cargas de choque en acoplamientos, cadenas, correas, ejes y engranajes del reductor. Cuando el comportamiento durante el arranque es importante, evalúe todo el sistema giratorio en lugar de tratar el reductor como un componente aislado.

No confunda el par de salida nominal con el par utilizable en la aplicación

Las clasificaciones de par de catálogo son esenciales, pero deben leerse en contexto. Los fabricantes de reductores pueden indicar por separado límites térmicos, capacidades mecánicas de salida, cargas en voladizo admisibles, factores de servicio y velocidades de entrada permitidas. Un reductor con una capacidad de par nominal aparentemente adecuada puede seguir siendo inadecuado si su capacidad térmica es menor en las condiciones ambientales previstas o si la disposición de la polea impone una carga radial excesiva sobre el eje de salida.

El factor de servicio está destinado a considerar la severidad de funcionamiento, pero no debe sustituir una evaluación honesta del ciclo de trabajo. Un transportador con flujo de material uniforme y estable y pocos arranques generalmente requiere un factor diferente al de un transportador cargado que manipula sólidos abrasivos a granel, inversiones frecuentes o material propenso a impactos. Si los datos de carga son inciertos, identifique la incertidumbre en lugar de aplicar un multiplicador genérico sin explicación. Esto facilita mucho la posterior revisión del diseño.

También conviene diferenciar los eventos anormales ocasionales de los eventos operativos rutinarios. Un atasco que debería activar un control de protección y una parada no es lo mismo que un arranque pesado habitual. Si se espera que el accionamiento supere mecánicamente un atasco, la demanda de par puede llegar a ser suficientemente alta como para amenazar los ejes, correas, cadenas o la estructura del transportador. En muchos casos, una protección adecuada contra sobrecargas y una lógica de control apropiada son más seguras que seleccionar un reductor destinado a forzar el paso a través de cada obstrucción.

Elija la disposición de reducción según la velocidad, el diseño y la trayectoria de carga

La relación de reducción requerida se deriva de la velocidad del motor y de la velocidad de accionamiento del transportador. Si un motor opera cerca de su velocidad base mientras la polea gira lentamente, se necesita una relación de reducción considerable. La relación debe seleccionarse teniendo en cuenta el rango de velocidad disponible del motor, los ajustes del variador de frecuencia y el ajuste deseado de la velocidad de la cinta. Una relación que solo funciona a una velocidad nominal del motor puede resultar restrictiva cuando el proceso necesita posteriormente una velocidad más baja de inspección o un pequeño ajuste de capacidad.

Los reductores helicoidales se consideran habitualmente cuando se requiere una transmisión de potencia eficiente y continua. Las configuraciones cónico-helicoidales pueden ser adecuadas para instalaciones que requieren un cambio de dirección del eje. Las unidades montadas sobre eje pueden simplificar algunos diseños de transportadores, pero requieren una atención cuidadosa al diseño del brazo de reacción, al ajuste del eje hueco y a la alineación de los soportes. Los diseños de ejes paralelos pueden ser útiles cuando el espacio de instalación está limitado en una dirección. Las configuraciones planetarias pueden considerarse cuando se necesita una alta densidad de par, aunque la decisión práctica sigue dependiendo del montaje, el acceso de servicio y el resto de la transmisión.

La mejor configuración no siempre es el reductor más compacto. En un transportador que debe mantenerse sin largas interrupciones de producción, el espacio libre para el servicio de aceite, las cubiertas de inspección, el acceso al antirretorno, la retirada del acoplamiento y los equipos de elevación puede ser más importante que una pequeña reducción de la superficie ocupada. Una unidad que no puede recibir mantenimiento de forma segura en su posición instalada genera un problema operativo a largo plazo, incluso si su especificación inicial parece eficiente.

Examine la carga sobre el eje antes de finalizar el método de montaje

Un error común de selección ocurre cuando se comprueba la capacidad de par del reductor, pero no la carga sobre el eje de salida. Una transmisión por correa, transmisión por cadena, rueda dentada o polea montada sobre el eje de salida del reductor puede generar fuerzas radiales y axiales que afectan la vida útil de los rodamientos. Estas fuerzas dependen del par transmitido, el diámetro primitivo, la tensión de la correa o cadena, la distancia en voladizo desde el hombro del eje y la alineación.

Mantener el elemento accionado cerca de la carcasa del reductor generalmente reduce la carga en voladizo. Sin embargo, el diseño mecánico debe permitir igualmente la protección y el montaje seguros. Si la carga de la polea o rueda dentada es elevada, puede ser preferible un eje con soporte independiente y un acoplamiento flexible. Esto añade componentes, pero puede proteger los rodamientos del reductor y hacer que el reemplazo sea menos disruptivo.

La alineación no es un detalle final. La desalineación puede añadir carga a los rodamientos, acoplamientos y engranajes, mientras que una base flexible puede permitir que la alineación cambie después de cargar el transportador. Verifique la rigidez de la base, la planitud de la superficie de montaje, la disposición de los pernos de anclaje y el movimiento térmico de la estructura del transportador. Para reductores montados sobre eje, evalúe el brazo de reacción a lo largo de todo el rango de recorrido de la suspensión, no solo en reposo.

Algunos proyectos de manipulación de materiales combinan accionamientos de transportadores con equipos giratorios de posicionamiento o manipulación. Cuando los conjuntos adyacentes requieren soporte para cargas axiales, radiales y de momento, componentes comocoronas de orientación pueden evaluarse como parte de ese sistema de movimiento independiente. No sustituyen los rodamientos del reductor del transportador, pero considerar las trayectorias de carga en toda la máquina ayuda a evitar disposiciones de soporte incompatibles.

La capacidad térmica puede determinar la selección de un reductor de servicio continuo

Un reductor pierde una parte de la potencia transmitida en forma de calor. Durante un funcionamiento breve o intermitente, la carcasa puede enfriarse entre ciclos. Durante períodos prolongados de funcionamiento, el calor se acumula hasta que la unidad alcanza una temperatura de equilibrio. Por eso un reductor adecuado para la transferencia intermitente de material puede no ser adecuado para un transportador que opera durante turnos extendidos con un par similar.

Compruebe la capacidad térmica del fabricante para la temperatura ambiente real, la orientación de montaje, la velocidad de entrada y el tiempo de funcionamiento previsto. Los cerramientos, la luz solar directa, la mala circulación de aire, la acumulación de polvo sobre la carcasa y los hornos cercanos pueden reducir la refrigeración. Las condiciones de frío generan una preocupación diferente: la viscosidad del lubricante puede aumentar durante el arranque, elevando las pérdidas y retrasando la circulación adecuada del aceite.

La selección del lubricante debe corresponder al diseño del reductor y al rango de temperatura del sitio. No es aconsejable cambiar el grado de aceite simplemente porque una unidad funciona caliente; la causa raíz puede ser sobrecarga, refrigeración insuficiente, orientación de montaje incorrecta, ventilación bloqueada o un problema mecánico en otra parte del transportador. Si se considera un método de refrigeración externo, confirme que el fabricante del reductor lo permite y que el personal de mantenimiento puede mantenerlo de forma fiable.

Tenga en cuenta el control del motor, los requisitos de parada y el accionamiento inverso

La elección del reductor debe revisarse junto con el motor, el variador de frecuencia, el acoplamiento, el freno y la filosofía de control. Un VFD puede ayudar a reducir el choque mecánico proporcionando aceleración y desaceleración controladas, pero el funcionamiento a baja velocidad puede afectar la refrigeración del motor y el comportamiento de lubricación del reductor. El motor debe ser adecuado para el rango de velocidad y la disposición de refrigeración previstos.

Los transportadores inclinados requieren atención especial. Según la dirección de la carga y la geometría del transportador, el sistema puede accionar en sentido inverso cuando se corta la alimentación. Un antirretorno puede impedir la rotación inversa en una dirección, mientras que puede necesitarse un freno cuando se requiera una parada controlada o retención. Estos dispositivos deben estar clasificados para el par real e instalarse en la ubicación correcta dentro de la transmisión. Un antirretorno no debe seleccionarse como sustituto de un análisis de frenado.

Las inversiones frecuentes también modifican la decisión. Algunas configuraciones de engranajes y sistemas de lubricación funcionan mejor con una dirección de rotación predominante, mientras que las inversiones repetidas pueden aumentar la tensión en los acoplamientos y componentes accionados. Indique claramente los cambios de dirección previstos en la consulta sobre el reductor, en lugar de asumir que están implícitos en el plano del transportador.

Utilice una hoja de comparación práctica antes de emitir la especificación de compra

Cuando varias opciones de reductores parecen aceptables, compárelas con las mismas hipótesis operativas. Esto evita elegir el coste aparente más bajo y pasar por alto una condición que posteriormente requerirá retrabajo.

La especificación de compra debe incluir la velocidad y el par de salida calculados, las horas de funcionamiento, el perfil de carga, las condiciones ambientales, la posición de montaje, los detalles del motor de entrada, las dimensiones del eje o brida, el nivel de protección requerido, las expectativas de lubricación y cualquier característica especial, como un antirretorno, una interfaz de freno o una disposición de refrigeración. Enviar únicamente la potencia del motor y la relación deja demasiado margen para la interpretación.

Esté atento a las señales de advertencia después de la puesta en marcha

Incluso un reductor seleccionado cuidadosamente debe observarse durante el funcionamiento inicial. Registre la temperatura normal de la carcasa, el nivel sonoro, el comportamiento de vibración, la tendencia de corriente del motor y el estado del aceite una vez que el transportador se estabilice. Estas observaciones crean una referencia útil para el mantenimiento posterior. Un aumento gradual de la temperatura o del ruido es más fácil de investigar cuando existe una condición normal conocida para comparar.

Las señales de advertencia tempranas incluyen disparos repetidos por sobrecarga, fugas de aceite en un sello, vibración inusual cerca del eje de salida, lubricante oscurecido, dificultad para mantener la alineación o un cambio en la velocidad del transportador bajo una carga similar. No suponga que el reductor es automáticamente el responsable. La causa puede ser una cinta que arrastra, un rodillo agarrotado, una obstrucción de material, una tensión incorrecta de la cinta, movimiento estructural o un ajuste de control inadecuado. La solución de problemas debe seguir la trayectoria de potencia desde la resistencia del transportador, pasando por el eje accionado, el acoplamiento, el reductor y el motor.

Un accionamiento fiable de servicio continuo suele provenir de datos de entrada rigurosos, y no de una única etiqueta de «servicio pesado». Defina el ciclo de carga real, calcule el par en el transportador, verifique los límites térmicos y de carga del eje, e incluya el acceso para mantenimiento como parte de la decisión. Este enfoque proporciona al reductor seleccionado un entorno operativo realista, en lugar de pedirle que compense las incógnitas existentes en otras partes del sistema.
