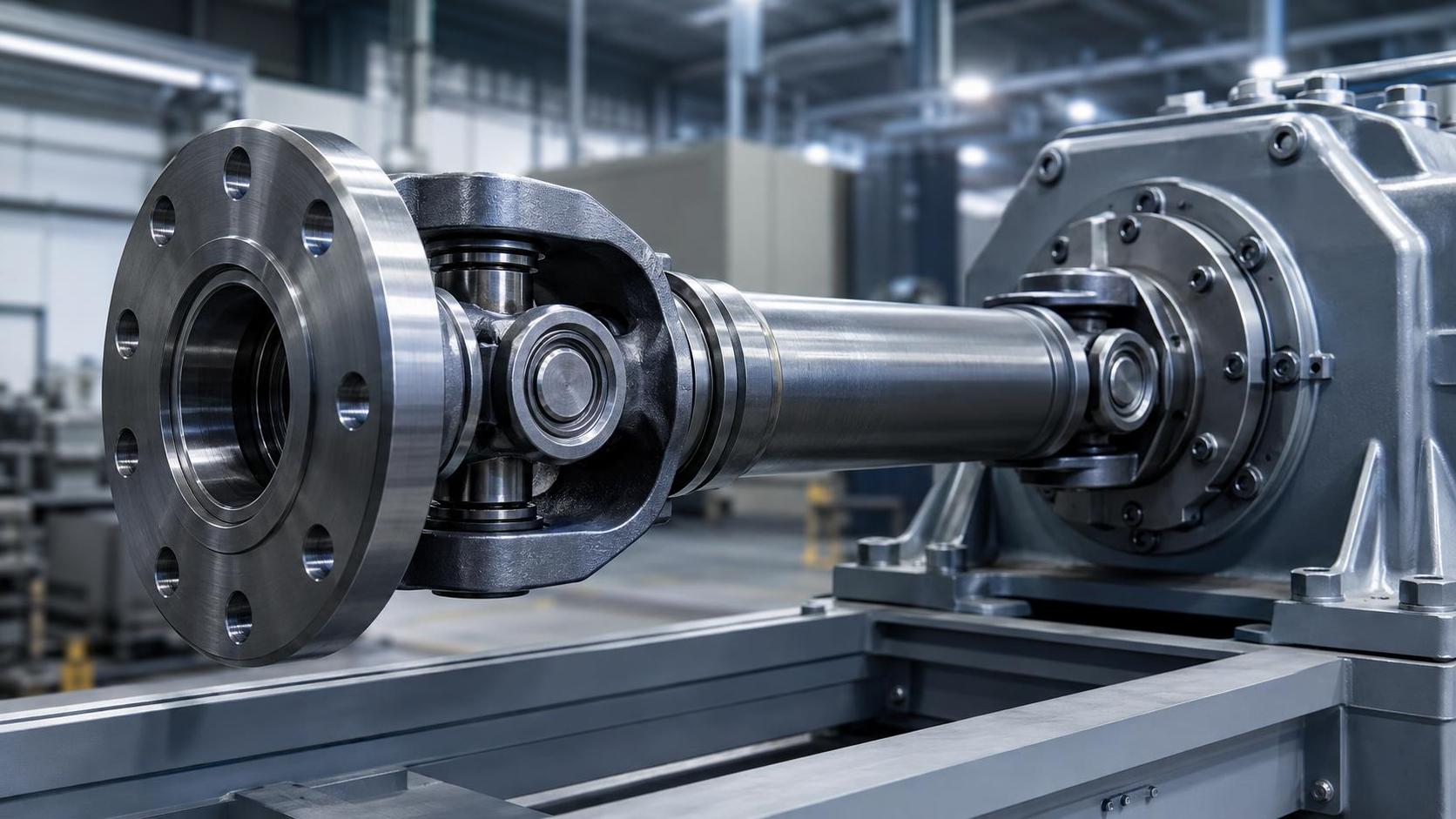

Selección de árbol de transmisión con brida: cómo combinar el tamaño de la brida y el par

Seleccionar unárbol de transmisión con brida no consiste simplemente en elegir un eje que «encaje» entre dos componentes de la línea de transmisión. Una brida puede parecer compatible a primera vista, pero una discrepancia en el diámetro de centrado, la geometría del círculo de pernos, la capacidad de par o el ángulo de la junta puede provocar vibración, aflojamiento de pernos, desgaste de estrías y, en casos graves, una falla repentina de la transmisión.

Para los evaluadores técnicos, la tarea real es determinar si la conexión completa puede transmitir de forma fiable el par requerido durante toda su vida útil. Esto implica revisar la brida como parte de un sistema: tubo del eje, juntas universales, horquillas, bridas de acoplamiento, elementos de fijación, salida de la caja de cambios, entrada del eje, velocidad de funcionamiento y condiciones de instalación. Un eje bien seleccionado debe soportar cargas máximas sin deformación permanente y mantenerse estable y equilibrado a las velocidades previstas en la operación real.

La siguiente guía proporciona un método práctico para combinar las dimensiones de la brida y la capacidad de par al evaluar un árbol de transmisión con brida para vehículos, maquinaria industrial, equipos marinos o conjuntos de transmisión de potencia.

Comience con el ciclo de trabajo, no con el plano de la brida

Un plano de brida es esencial, pero no debería ser la primera ni la única referencia. Antes de comparar dimensiones, defina qué se espera que haga el eje. Un árbol de transmisión que acciona un transportador de velocidad constante afronta un perfil de carga diferente al de un eje instalado en un vehículo pesado, un sistema auxiliar de caja de engranajes eólica o una disposición de propulsión marina. Los arranques repetidos, las cargas de choque, el par inverso, el terreno irregular y el acoplamiento brusco del embrague pueden aumentar la exigencia efectiva sobre la línea de transmisión.

Recopile los siguientes datos operativos antes de solicitar una cotización o aprobar un diseño:

• Par transmitido continuo y par máximo intermitente
• Rango de velocidad de rotación, incluidas las condiciones máximas de sobrevelocidad
• Potencia de entrada y la velocidad a la que se entrega dicha potencia
• Dirección de carga: solo hacia adelante, inversión o funcionamiento bidireccional frecuente
• Cargas de choque previstas por frenado, impactos, cambios de marcha o inercia del equipo accionado
• Longitud de instalación, recorrido de deslizamiento disponible y ángulos de trabajo de las juntas universales
• Temperatura ambiente, exposición a corrosión, polvo, agua y acceso a lubricación

Esta información evita un error común de evaluación: seleccionar una brida basándose en la potencia nominal del motor, sin considerar la multiplicación de par aguas abajo de una caja de cambios. Las secciones de baja velocidad de una línea de transmisión suelen experimentar un par mucho mayor que las secciones de alta velocidad, incluso cuando la potencia no cambia.

Convierta la potencia y la velocidad en par

El par es el punto de partida para dimensionar el eje y la brida. Cuando se conocen la potencia y la velocidad de rotación, el par nominal puede estimarse mediante:

T (N·m) = 9550 × P (kW) / n (rpm)

Por ejemplo, un sistema de 75 kW que opera a 1,500 rpm produce aproximadamente 478 N·m de par nominal. Si la misma potencia se transmite a 300 rpm después de una reducción de velocidad, el par nominal aumenta a aproximadamente 2,388 N·m. Esta diferencia tiene consecuencias directas para la brida, los pernos, las juntas universales, la pared del tubo y la transición de soldadura o forja.

El par nominal no es el par de diseño. Los evaluadores técnicos deben aplicar un factor de servicio adecuado según la aplicación. Las cargas de choque frecuentes, la rotación inversa, los equipos de alta inercia y los ciclos de trabajo severos requieren un margen mayor que una operación suave y constante. El factor apropiado depende de la máquina y de su historial operativo; debe acordarse con el fabricante del eje, en lugar de suponerse a partir de un valor genérico de catálogo.

También es importante diferenciar varias definiciones de par que a veces se confunden en las especificaciones:

Un eje que resiste una prueba única de par estático puede aun así fallar prematuramente si su brida y sus elementos de fijación se someten repetidamente a cargas alternantes elevadas. Por lo tanto, la selección requiere considerar la fatiga, no solo la resistencia estática.

Cómo se relaciona el tamaño de la brida con la capacidad de par

El tamaño de la brida es más que el diámetro exterior. En una conexión con brida correctamente diseñada, el par se transmite mediante una combinación de contacto de las caras de la brida, centrado piloto, fuerza de apriete de los pernos, capacidad de los pernos a cortante o por fricción y resistencia del cubo de la brida. La trayectoria exacta de carga depende del diseño de la brida y del método de montaje.

A medida que aumenta el par, la conexión requerida generalmente necesita mayor resistencia a la fuerza de rotación. Un diámetro mayor del círculo de pernos proporciona a estos un brazo de palanca más largo, reduciendo la fuerza exigida a cada elemento de fijación para el mismo par transmitido. También pueden ser necesarios más pernos, pernos de mayor diámetro, clases de pernos más resistentes y un diámetro de centrado robusto. Sin embargo, aumentar una sola dimensión no garantiza por sí solo una conexión más resistente. Una brida grande con un cubo insuficiente, una placa de brida delgada, un patrón de pernos débil o un ajuste piloto deficiente aún puede convertirse en el punto limitante.

Al combinar una brida de acoplamiento existente, verifique todas las dimensiones de acoplamiento como un conjunto:

• Diámetro exterior de la brida: confirma el espacio físico disponible, pero por sí solo no determina la capacidad de par.
• Diámetro piloto o de centrado: centra las piezas acopladas y reduce la dependencia de los pernos para asegurar la concentricidad.
• Diámetro del círculo de pernos (PCD/BCD): determina dónde los elementos de fijación transmiten la carga de apriete y de rotación.
• Número de orificios para pernos: afecta la distribución de carga y la compatibilidad.
• Diámetro y tipo de orificio para perno: las configuraciones con holgura, roscadas, escariadas o con pasadores se comportan de forma diferente.
• Espesor de la cara de la brida y perfil de contacto: influyen en la rigidez y estabilidad del apriete.
• Orientación de la brida: algunos patrones son simétricos, mientras que otros requieren una posición angular específica.

No se base en una descripción nominal como «brida de seis pernos» o «brida de 180 mm». Dos bridas de seis pernos pueden tener distintos círculos de pernos, centrados piloto, clases de pernos, profundidades de cara y capacidades de par. Una hoja de medición, un plano 2D o una muestra verificada constituyen una base mucho más segura para la evaluación.

El ajuste piloto suele ser el héroe silencioso de la conexión

En reparaciones de campo, a veces se espera que los pernos centren la brida. Esto puede parecer aceptable durante el montaje, pero puede introducir descentramiento y flexión cíclica a medida que gira el eje. Un ajuste piloto correctamente especificado ayuda a ubicar el eje de forma concéntrica con la brida de acoplamiento, reduciendo el desequilibrio y evitando que la unión atornillada tenga que corregir un problema de alineación.

Para aplicaciones de alta velocidad o alto par, examine el diámetro piloto, la tolerancia, el estado de la superficie y la profundidad de acoplamiento. Una holgura excesiva puede permitir micromovimientos entre las caras. Con el tiempo, puede desarrollarse corrosión por frotamiento alrededor del piloto y de los orificios de perno, dificultando el desmontaje futuro y reduciendo la integridad de la conexión. Por otro lado, un piloto demasiado ajustado puede complicar el montaje o volverse susceptible a la deformación si las superficies se dañan.

El evaluador también debe verificar que la cara de la brida esté limpia y plana. La acumulación de pintura, rebabas, cascarilla de óxido, salpicaduras de soldadura o residuos atrapados pueden crear una condición de asentamiento falsa. Los pernos pueden alcanzar el par de apriete, pero la carga de sujeción puede relajarse una vez que los residuos se comprimen o se desintegran.

Revise todo el eje, no solo la brida del extremo

Incluso con una brida correctamente combinada, el árbol de transmisión completo debe estar dimensionado para el par y la velocidad requeridos. Las juntas universales, las orejas de horquilla, las secciones estriadas, el diámetro del tubo, el espesor de pared del tubo, las zonas de soldadura y el estado de equilibrado influyen en el rendimiento. En muchos conjuntos, el componente más débil define la capacidad práctica de todo el eje.

La velocidad crítica merece especial atención. A medida que aumenta la velocidad de rotación, un tubo largo o esbelto puede aproximarse a una resonancia por flexión. Esto puede causar vibración perceptible, ruido, esfuerzo en los rodamientos y deterioro rápido de las juntas. Puede ser necesario aumentar el diámetro del tubo, cambiar el espesor de pared, utilizar un eje de varias piezas con un soporte central o modificar la longitud del eje para mantener un margen de velocidad adecuado.

Los ángulos de funcionamiento de las juntas también son importantes. Una junta universal que funciona con un ángulo no gira a una velocidad instantánea perfectamente uniforme. Con una sincronización incorrecta o ángulos desiguales, la variación cíclica de velocidad resultante puede producir una vibración que se confunde fácilmente con un problema de equilibrado. Por lo tanto, la selección de la brida debe revisarse junto con la geometría de la línea de transmisión, la posición de salida de la transmisión, el movimiento del eje o del equipo accionado y el recorrido de la suspensión, cuando corresponda.

Para conjuntos que requieren una solución a medida, unárbol de transmisión puede evaluarse en función de la conexión de acoplamiento, el rango de par, la longitud operativa y los requisitos de fabricación, en lugar de seleccionarse únicamente por una categoría dimensional.

Una secuencia práctica de revisión de brida y par

Los equipos técnicos suelen trabajar con mayor rapidez cuando la revisión sigue el orden en que realmente se desarrollan las fallas. Comience por la compatibilidad de la interfaz, después valide la resistencia y, a continuación, el comportamiento dinámico y el control de fabricación.

1. Identifique los componentes de acoplamiento. Confirme los números de pieza de la brida de la caja de cambios, caja de transferencia, eje, bomba o lado de maquinaria, cuando estén disponibles. Registre las dimensiones medidas en lugar de basarse en fotografías.
2. Establezca el par de diseño. Calcule el par nominal a partir de la potencia y la velocidad, y después considere el ciclo de trabajo, las cargas de choque, las relaciones de reducción y los requisitos de inversión.
3. Verifique el patrón de pernos y el ajuste piloto. Compare el número de pernos, BCD, diámetro de los orificios, cara de la brida, dimensiones de centrado y longitud útil de los pernos.
4. Revise la estrategia de pernos. Confirme la clase de los elementos de fijación, el método de apriete, el par de apriete, el método de bloqueo y si los pernos están diseñados para trabajar principalmente por fricción de apriete, cortante o ambos.
5. Evalúe la capacidad del eje. Compruebe las juntas universales, las horquillas, el acoplamiento de estrías, las dimensiones del tubo, los requisitos de calidad de soldadura y la capacidad de par como un conjunto completo.
6. Evalúe la velocidad y la geometría. Confirme la longitud del eje, el margen de velocidad crítica, los requisitos de equilibrado, los ángulos de las juntas y el movimiento axial permitido.
7. Defina los criterios de inspección. Incluya descentramiento, equilibrado, estado de la cara de la brida, verificación del par de los pernos y trazabilidad de materiales cuando la aplicación lo requiera.

Consideraciones de material y fabricación detrás del plano

Una geometría de brida que parece adecuada sobre el papel puede funcionar de manera diferente según la calidad del material y el control del proceso. Las bridas forjadas suelen preferirse para aplicaciones de transmisión exigentes porque el proceso de conformado puede favorecer un flujo de grano adecuado y reducir el desperdicio de material asociado al mecanizado completo de una brida a partir de material de mayor tamaño. La idoneidad real sigue dependiendo de la selección del grado, el tratamiento térmico, la precisión de mecanizado y la disciplina de inspección.

Para ejes utilizados en equipos automotrices, mecánicos, marinos o relacionados con cajas de engranajes, los evaluadores deben preguntar cómo se produce la brida y cómo se conecta al eje. Las preguntas clave incluyen si la brida es forjada o mecanizada, cómo se forma la interfaz de la horquilla o el tubo, qué controles de tratamiento térmico se aplican y cómo se verifica la consistencia dimensional después del mecanizado. Estos detalles son especialmente relevantes cuando se esperan ciclos de par repetidos y alta fiabilidad.

Liaocheng Jiucheng Auto Parts Co., Ltd. combina capacidades de forja de precisión y mecanizado para engranajes, ejes de transmisión, ejes estriados y componentes relacionados con la transmisión de potencia. Para los compradores que evalúan un árbol de transmisión con brida personalizado, este tipo de capacidad integrada puede resultar útil porque la geometría de la brida, la preparación de materiales, las interfaces de mecanizado y los requisitos relacionados con el eje pueden revisarse conjuntamente, en lugar de como elementos de compra desconectados.

Errores comunes de selección que generan riesgos evitables

Combinar solo el diámetro exterior. El diámetro exterior es una dimensión de holgura, no un método completo para determinar la capacidad de par. El círculo de pernos y la disposición piloto suelen ser más significativos para la compatibilidad de la conexión.

Utilizar el par nominal sin un factor de servicio. Un eje que parece adecuado en cálculos de estado estacionario puede estar subdimensionado durante arranques, impactos, cargas inversas o cambios de marcha.

Ignorar la precarga de los pernos. Incluso una brida resistente puede aflojarse si los elementos de fijación se especifican incorrectamente o se aprietan de forma inconsistente. La longitud de los pernos, el uso de arandelas, el acoplamiento de rosca, las condiciones de lubricación y el procedimiento de apriete afectan a la precarga.

Suponer que un eje de reemplazo debe copiar todas las dimensiones antiguas. Un eje existente puede haber sido una solución de compromiso, una reparación temporal o la fuente de un problema recurrente de vibración. La selección del reemplazo debe validar los requisitos de la aplicación en lugar de duplicar un diseño heredado desconocido.

Pasar por alto el equilibrado después de una modificación. Añadir una brida, soldar una sección de reparación o cambiar la longitud del tubo puede alterar el equilibrio de rotación. Toda modificación debe ir seguida de comprobaciones adecuadas de descentramiento y equilibrado.

Qué debe incluir una solicitud completa de evaluación

Una consulta útil a un proveedor debe contener más que «necesito un árbol de transmisión con brida». Proporcione el plano o las mediciones de la brida de acoplamiento, la longitud de instalación requerida, las dimensiones comprimida y extendida si hay movimiento deslizante, datos de par y velocidad, límites de ángulo de las juntas, entorno operativo y la documentación de inspección deseada. Una información clara en esta etapa reduce el riesgo de recibir un componente físicamente compatible pero mecánicamente inadecuado.

El mejor resultado de selección normalmente no es la brida más grande disponible. Es la conexión que se ajusta a la demanda real de par, mantiene la alineación concéntrica, se adapta al espacio disponible del conjunto y permanece estable durante el ciclo operativo real de la máquina. Cuando se evalúan conjuntamente el tamaño de la brida, el patrón de pernos, el ajuste piloto, la resistencia del eje y el comportamiento dinámico, el árbol de transmisión con brida se convierte en un vínculo fiable en el tren motriz, en lugar de una incertidumbre que espera manifestarse durante el servicio.
