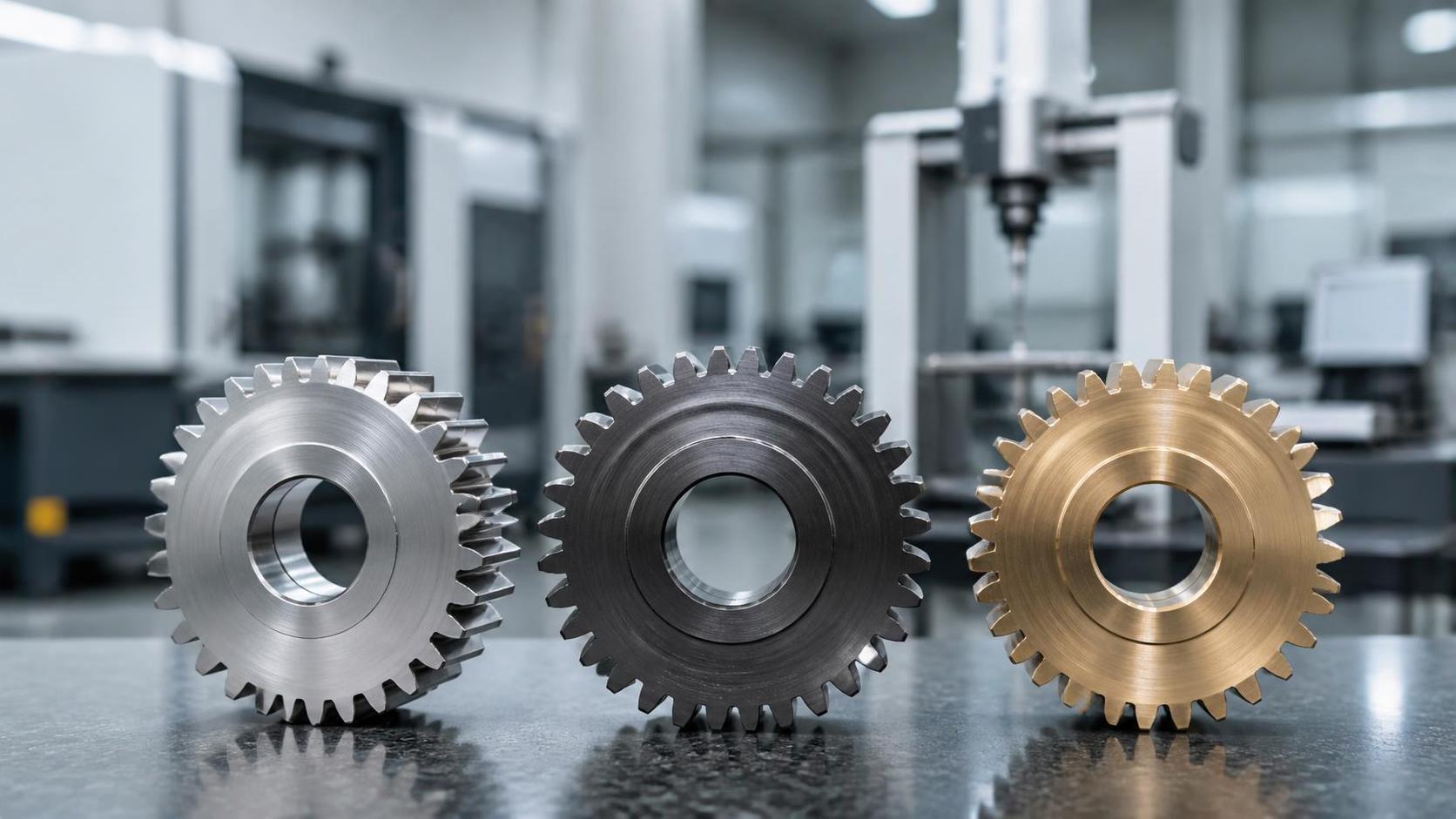

La selección del material determina el margen operativo de un engranaje recto mucho antes de finalizar la geometría de los dientes. Un engranaje que cumple el par nominal sobre el papel aún puede fallar prematuramente por fatiga en la raíz del diente, desgaste abrasivo, gripado, distorsión tras el tratamiento térmico o un acabado superficial deficiente. El metal adecuado para engranajes rectos depende del espectro de carga, la velocidad periférica, el régimen de lubricación, la precisión dimensional requerida, la ruta de producción y la forma en que el engranaje debe unirse a su eje o cubo.

La resistencia por sí sola es una base incompleta para la comparación. Una superficie dental dura puede resistir el desgaste y, aun así, agrietarse si el núcleo carece de tenacidad o si existen quemaduras de rectificado. Una aleación de alta maquinabilidad puede reducir el esfuerzo de fabricación, pero proporcionar una resistencia a la fatiga insuficiente para cargas alternantes. La cuestión útil es si la combinación completa de material y proceso crea la condición superficial, el soporte del núcleo, la estabilidad del perfil dental y la capacidad de inspección requeridos.

Comience por el modo de fallo dominante

Los dientes de engranajes rectos suelen fallar por fatiga de flexión en la raíz, fatiga de contacto cerca de la línea primitiva, desgaste adhesivo o gripado en los flancos, daño favorecido por la corrosión o fractura por sobrecarga. Estos modos están influenciados por los mismos parámetros básicos, pero no conducen a la misma elección de material.

Un par elevado repetido con cargas de choque exige especialmente resistencia en la raíz del diente y un núcleo tenaz. Una elevada tensión de contacto y largas horas de funcionamiento favorecen un flanco endurecido con buena tensión residual de compresión. Los engranajes abiertos de baja velocidad en entornos polvorientos pueden requerir un material que tolere la contaminación abrasiva y permita un reemplazo práctico. En una carcasa marina, la resistencia a la corrosión, la compatibilidad con el lubricante y la protección anticorrosiva durante el almacenamiento pueden tener más peso que la dureza máxima.

Antes de comparar calidades, defina el rango de par y no solo el par nominal; el número de inversiones de carga; el ciclo de trabajo; la velocidad máxima; la tolerancia de distancia entre centros; el tipo y la limpieza del lubricante; la temperatura ambiente; y si el engranaje está previsto para cementación, temple total, nitruración o uso sin tratamiento. Estos detalles determinan si la resistencia publicada de un material es significativa en el componente terminado.

Aceros al carbono simples y de medio carbono

Los aceros de medio carbono se consideran habitualmente cuando son importantes el control de costes, las cargas moderadas y el mecanizado sencillo. En estado normalizado o sin tratar, pueden cortarse eficientemente y ser adecuados para transmisiones industriales con poca carga, mecanismos de ajuste o engranajes cuya vida útil frente al desgaste esté limitada por las condiciones de servicio más que por la tensión de contacto. Sus desventajas aparecen a medida que aumenta la carga sobre los dientes: el flanco dental es relativamente blando, la resistencia al desgaste es limitada y el comportamiento a fatiga puede variar considerablemente según el tamaño de la sección y el control del tratamiento térmico.

El endurecimiento por inducción puede ampliar el rango de aplicación de un acero de medio carbono al producir una capa de trabajo dura y conservar un núcleo más resistente. Es especialmente práctico cuando se requiere endurecimiento selectivo o cuando un agujero acabado, cubo o característica adyacente debe permanecer mecanizable. Sin embargo, el endurecimiento por inducción sigue la respuesta electromagnética y térmica de la pieza. El sobrecalentamiento de las puntas de los dientes, la dureza variable en la raíz y la distorsión deben evaluarse en la geometría real del engranaje, no suponerse a partir de una especificación genérica del material.

El acero al carbono templado en toda su sección es más sencillo que una ruta de cementación, pero requiere equilibrio. Aumentar la dureza mejora hasta cierto punto la resistencia al desgaste y la capacidad frente a la fatiga de contacto, mientras reduce la resistencia a la fractura y dificulta el acabado. Por lo general, es más adecuado para engranajes de módulo moderado con cargas controladas que para transmisiones compactas altamente solicitadas.

Aceros aleados para temple total

Las adiciones de aleación de cromo, molibdeno, níquel y manganeso mejoran la templabilidad, permitiendo una estructura endurecida más uniforme en secciones más gruesas que la que puede lograrse con acero al carbono simple. Esta familia es útil cuando un engranaje necesita un flanco dental razonablemente duro y un núcleo que permanezca más tenaz que una alternativa de acero al carbono simple completamente endurecida. Puede ser una elección sensata para engranajes reductores, etapas de transmisión industrial y engranajes grandes donde los requisitos de profundidad de capa serían poco prácticos o donde se prefiera una distorsión moderada.

El acero aleado templado en toda su sección normalmente no iguala a un acero aleado correctamente cementado en dureza superficial o resistencia al picado bajo tensiones de contacto muy elevadas. Aun así, puede ofrecer una combinación favorable de maquinabilidad, control dimensional y fiabilidad mecánica. La selección debe considerar el rango de templabilidad, la sección real del engranaje, el medio de temple y el intervalo de revenido. Composiciones químicas similares pueden producir perfiles de dureza distintos cuando cambian el tamaño del bruto, la carga del horno o la agitación del temple.

El mecanizado se realiza normalmente antes del tratamiento térmico final. Si los dientes requieren acabado después del endurecimiento, debe contemplarse sobrematerial de rectificado en el espesor y el perfil dental. Un sobrematerial insuficiente puede dejar sin corregir zonas descarburadas o distorsionadas; un sobrematerial excesivo aumenta el tiempo de rectificado y puede exponer material más blando bajo la zona superficial deseada.

Para aplicaciones que necesitan una superficie dura equilibrada y un núcleo dental duradero, un bruto forjado puede proporcionar un flujo de material y una sanidad favorables cuando se controlan la ruta de forjado, el tamaño de grano y el tratamiento térmico posterior. La evaluación debe seguir exigiendo criterios de aceptación acordados para la calidad interna, el margen de mecanizado y la distorsión por tratamiento térmico.

Aceros de cementación bajo alta tensión de contacto entre dientes

Los aceros aleados de bajo carbono para cementación se seleccionan con frecuencia para engranajes rectos sometidos a cargas elevadas porque la cementación crea una capa de alto carbono sobre un núcleo de menor carbono. Tras el temple y revenido, la capa puede proporcionar alta dureza y gran resistencia a la fatiga por contacto rodante, mientras el núcleo conserva una tenacidad sustancialmente mayor que una estructura uniformemente dura. Esta combinación es adecuada para etapas compactas de transmisión de potencia, trenes de transmisión de automóviles, componentes de cajas de engranajes eólicos y otras aplicaciones con carga de contacto sostenida.

El beneficio conlleva sensibilidad al proceso. La profundidad de capa debe ajustarse al módulo, la forma del diente, la tensión de contacto y el margen de rectificado previsto. Una capa poco profunda puede eliminarse durante el acabado o no sostener la zona de contacto. Una capa excesivamente profunda puede incrementar el tiempo de tratamiento, elevar el riesgo de distorsión y reducir la relación deseada entre núcleo y capa. La profundidad efectiva de capa, la dureza superficial, la dureza del núcleo, la microestructura, la austenita retenida y la oxidación intergranular son todos elementos de aceptación relevantes.

Los engranajes cementados normalmente requieren acabado dental después del tratamiento térmico porque el temple provoca cambios dimensionales. El rectificado, bruñido o skiving duro pueden seleccionarse según la clase de precisión, el volumen de producción, el tamaño del engranaje y los requisitos superficiales. El rectificado necesita un control riguroso de la especificación de la muela, el avance, el suministro de refrigerante y la inspección de quemaduras. Un engranaje puede cumplir las mediciones dimensionales y, sin embargo, presentar daño térmico localizado que reduzca su desempeño a fatiga.

El plano del producto debe indicar si el perfil debe medirse antes o después del tratamiento térmico, identificar la referencia para la excentricidad y distinguir los requisitos funcionales de los flancos de las áreas dentales no funcionales. Esto evita disputas cuando un engranaje terminado se inspecciona frente a una geometría previa al tratamiento térmico sin un margen de distorsión acordado.

Al revisar una configuración lista para producción, el engranaje recto vinculado debe evaluarse como una ruta completa: el estado del bruto, el método de corte, la especificación de cementación, el método de acabado duro y el registro de inspección final influyen en el rendimiento aprovechable del metal.

Nitruración y aceros aleados aptos para nitruración

La nitruración forma una superficie dura enriquecida con nitrógeno a una temperatura de tratamiento comparativamente baja. La menor exposición térmica puede reducir la distorsión en comparación con la cementación y el temple, lo que hace atractiva la nitruración para engranajes con agujeros, estrías o superficies de referencia acabadas estrechamente controlados. También puede proporcionar buena resistencia al desgaste y un comportamiento favorable frente al gripado en servicios lubricados adecuados.

Sus limitaciones deben reconocerse desde el principio. La capa de compuestos y la zona de difusión son más delgadas que muchas capas cementadas, por lo que la nitruración no es automáticamente la mejor opción para contactos dentales profundos y altamente solicitados. La preparación superficial también es importante: la descarburación previa, las marcas de herramienta, el pulido inadecuado o la contaminación pueden provocar resultados inconsistentes. La química del material debe ser compatible con la respuesta al tratamiento; simplemente nitrurar un acero de uso general puede no producir una capa estable y conforme con la especificación.

Los dientes nitrurados suelen acabarse antes del tratamiento, siendo posible solo una corrección limitada posterior. Esto exige mayor responsabilidad en la precisión de corte y el alivio de tensiones del bruto. Si un flanco dental de alta calidad requiere un rectificado considerable después de la nitruración, la capa endurecida puede eliminarse.

Aceros inoxidables y selecciones enfocadas en la corrosión

El acero inoxidable puede justificarse cuando la exposición al agua, las condiciones de lavado, las atmósferas salinas o el contacto químico hacen difícil proteger el acero aleado convencional. Sin embargo, la resistencia a la corrosión no elimina las limitaciones tribológicas. Muchas calidades inoxidables tienen menor dureza o peor resistencia al agarrotamiento que los aceros aleados endurecidos para engranajes. Un metal inoxidable para engranajes rectos debe seleccionarse teniendo en cuenta el material de acoplamiento, el lubricante, el acabado superficial y la presión de contacto.

Las calidades inoxidables martensíticas pueden tratarse térmicamente hasta una dureza útil, mientras que las calidades de endurecimiento por precipitación pueden combinar buena resistencia con resistencia a la corrosión. Los aceros inoxidables austeníticos son generalmente más fáciles de conformar, pero a menudo no son adecuados para dientes de engranajes muy cargados debido a su menor límite elástico y a su intenso endurecimiento por deformación durante el mecanizado. También pueden ser propensos a la transferencia adhesiva cuando se emparejan con materiales similares bajo lubricación deficiente.

Para servicios sensibles a la corrosión, la decisión debe incluir la compatibilidad con recubrimientos, las condiciones de almacenamiento antes de la instalación, la corrosión por rendija alrededor de cubos o fijaciones y el efecto de los productos químicos de limpieza sobre las películas lubricantes. En algunos casos, un acero aleado endurecido con un sistema de protección adecuado resulta más práctico que una aleación masiva resistente a la corrosión; en otros, un material inoxidable evita una carga de mantenimiento inaceptable.

Fundición, bronce y opciones no ferrosas

La fundición puede proporcionar amortiguación, maquinabilidad razonable y características de desgaste útiles en determinadas aplicaciones industriales de menor velocidad. Su fragilidad y limitada resistencia a la fatiga por tracción restringen su función en engranajes rectos altamente cargados y propensos a impactos. La estructura de grafito, la sanidad de la fundición y la calidad local de la raíz del diente tienen un efecto directo en la fiabilidad, por lo que una designación genérica de fundición por sí sola no es suficiente para engranajes críticos.

Los engranajes de bronce se consideran a menudo cuando se necesita comportamiento antigallamiento, resistencia a la corrosión o compatibilidad con un engranaje de acero de acoplamiento. El bronce puede reducir la tendencia al agarrotamiento adhesivo, pero debe tenerse en cuenta su menor resistencia y diferente expansión térmica. Rara vez es un sustituto directo del acero cementado en una caja de engranajes compacta de alto par. El emparejamiento de materiales importa tanto como el propio material del engranaje: puede elegirse intencionadamente un engranaje más blando para proteger un componente de acoplamiento más costoso o para gestionar el riesgo de lubricación.

La maquinabilidad es una decisión de ruta, no una propiedad de catálogo

Un material descrito como mecanizable aún puede generar dificultades después del forjado, el alivio de tensiones o el endurecimiento. La morfología de las inclusiones, el bandeado, las tensiones residuales, la concentricidad del bruto y la uniformidad del sobrematerial afectan al tallado por fresa madre, mortajado, brochado y torneado. Para engranajes rectos de paso fino, el control de rebabas y la condición del borde dental pueden ser tan importantes como la fuerza de corte. Un borde afilado puede convertirse en un concentrador de tensiones tras el tratamiento térmico, mientras que un chaflanado excesivo puede reducir el área de contacto efectiva.

• El mecanizado en blando antes de la cementación ofrece corte rápido y flexibilidad, pero requiere margen para la distorsión por tratamiento térmico y el acabado final.
• El acabado duro produce una forma evolvente precisa después del tratamiento, aunque introduce riesgos relacionados con las quemaduras de rectificado, el desgaste de la muela y la estrategia de medición.
• El forjado casi a neto puede reducir la eliminación de material para volúmenes y geometrías adecuados, pero el bruto debe conservar suficiente sobrematerial para establecer la precisión dental y eliminar la cascarilla superficial o los defectos locales.
• Las adiciones de fácil mecanizado pueden mejorar el mecanizado de producción, pero pueden ser inaceptables cuando preocupan la resistencia a la fatiga transversal o la soldabilidad.

Los planes de utillaje e inspección deben establecerse conjuntamente. Una ruta de material y tratamiento térmico que requiere rectificado de perfil también necesita un control de referencias adecuado, capacidad de medición de engranajes, ubicaciones de ensayo de dureza y un método para verificar la profundidad de capa sin sacrificar cada pieza terminada.

Incluya la designación del material en una especificación utilizable

Una descripción de compra no debe detenerse en el nombre de una aleación. Debe definir la norma del material o el rango de composición acordado, el estado de suministro, la ruta de fabricación del bruto cuando sea relevante, las propiedades mecánicas requeridas, el proceso de tratamiento térmico, el rango de dureza, la profundidad efectiva de capa o de nitruración cuando corresponda, la distorsión permitida, los requisitos de precisión dental, el examen no destructivo cuando esté justificado y el nivel de trazabilidad. Los requisitos en conflicto deben resolverse antes de la producción. Por ejemplo, un límite de excentricidad estrecho, una capa cementada profunda y ningún acabado posterior al tratamiento térmico pueden ser incompatibles en un engranaje de llanta delgada.

Los requisitos de microestructura merecen una redacción clara. Un exceso de austenita retenida puede cambiar las dimensiones durante el servicio; los carburos frágiles pueden debilitar una capa; la descarburación puede reducir la resistencia de la raíz; y una estructura martensítica sin revenido puede aumentar el riesgo de agrietamiento. Estos aspectos no siempre son visibles en un informe dimensional. Para engranajes críticos, deben acordarse la frecuencia de muestreo, la ubicación de los cupones de prueba y la relación entre los cupones y las piezas reales.

El transporte y el almacenamiento también afectan las superficies terminadas. Los dientes endurecidos pueden corroerse rápidamente si hay fluidos de proceso residuales, humedad o embalaje incompatible. Proteja los flancos con un inhibidor de corrosión compatible con el lubricante, proteja los dientes de los impactos y evite el contacto metal con metal que dañe la evolvente antes del montaje.

Elija acero aleado cementado cuando una alta resistencia a la fatiga de contacto y un núcleo tenaz justifiquen el control adicional del tratamiento térmico y el acabado. Utilice acero aleado templado en toda su sección cuando la resistencia de la sección, el procesamiento práctico y la tensión de contacto moderada estén mejor alineados. Considere el endurecimiento por inducción cuando sean importantes el tratamiento selectivo y el control dimensional local. Reserve el acero inoxidable, el bronce o la fundición para condiciones de servicio que realmente favorezcan sus características de resistencia a la corrosión, compatibilidad, amortiguación o desgaste. La selección final debe seguir vinculada a la carga dental verificada, la geometría del engranaje, la capacidad de tratamiento térmico y la evidencia de inspección requerida para la pieza terminada.
