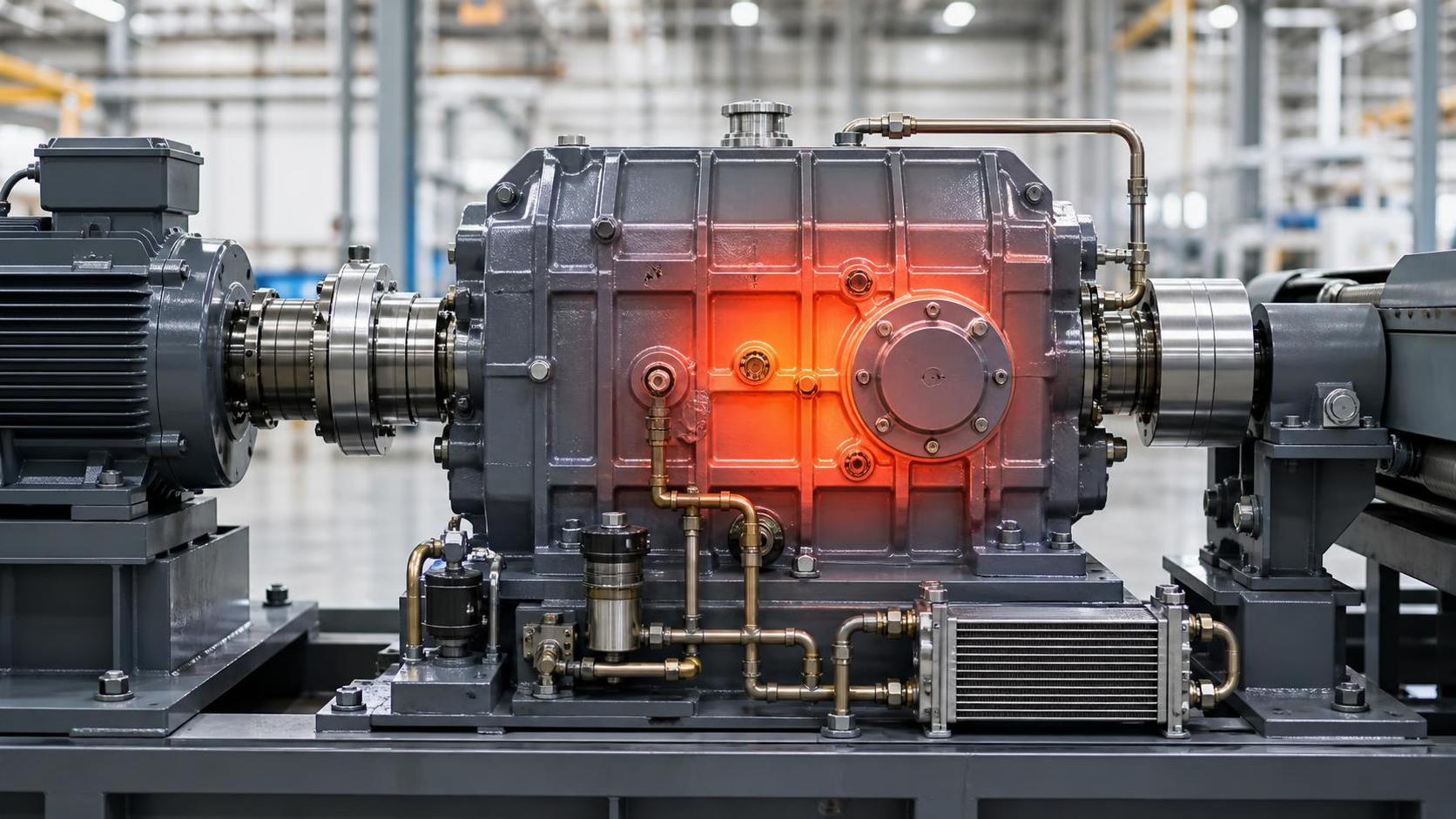

El sobrecalentamiento de una transmisión industrial bajo cargas variables suele producirse cuando el calor se genera más rápido de lo que la carcasa, el lubricante y el sistema de refrigeración pueden eliminarlo. Una caja de engranajes puede funcionar a una temperatura aceptable durante una operación estable y aumentar rápidamente cuando el par cambia repetidamente, los arranques son frecuentes o el equipo accionado alterna entre resistencia ligera y alta. El aumento de temperatura es un síntoma de mayor fricción, pérdidas por agitación, mala transferencia de calor o una condición de carga fuera del rango operativo práctico de la transmisión.

Ignorar este patrón puede acortar la vida útil del lubricante, decolorar los dientes de los engranajes, dañar las jaulas de los rodamientos, endurecer los sellos y modificar el juego entre dientes a medida que los componentes se expanden. Una única lectura elevada no identifica la pieza averiada. La pregunta útil es cuándo cambia la temperatura: durante la aceleración, al par máximo, después de una inversión de sentido, tras varias horas de funcionamiento o solo cuando aumenta la temperatura ambiente. Esta secuencia de operación suele indicar la fuente del exceso de calor.

El par variable altera el equilibrio térmico

Bajo una carga constante, los engranajes y rodamientos establecen una película de aceite relativamente estable y un nivel de calor predecible. Las cargas variables alteran esa condición. Los picos de par aumentan la tensión de contacto de los dientes y la carga de los rodamientos, mientras que las descargas y recargas repetidas pueden provocar pequeños eventos de deslizamiento en los flancos de los engranajes, estrías, acoplamientos y elementos rodantes. Si el ciclo de carga es rápido, la transmisión puede no tener tiempo suficiente para liberar el calor acumulado antes del siguiente intervalo de carga elevada.

La inercia se pasa por alto con frecuencia. Un transportador, mezcladora, trituradora, sistema de bobinado o máquina alternativa puede requerir un par mucho mayor durante la aceleración que durante el funcionamiento normal. Los arranques bruscos, el frenado por contracorriente, las inversiones rápidas y los ciclos frecuentes de parada-arranque transmiten esa demanda a través de los ejes y los engranamientos. Un motor puede parecer correctamente dimensionado al considerar la potencia media, mientras que los picos reales de par imponen tensión térmica a la caja de engranajes.

La variación de carga también puede generar vibración torsional. Cuando se excita la frecuencia natural del motor, acoplamiento, línea de ejes y máquina accionada, la transmisión puede experimentar un par oscilante superior a lo visible en una lectura básica de corriente. Golpeteos a baja velocidad, ruido recurrente durante los cambios de velocidad o movimiento inusual en un acoplamiento flexible pueden indicar un problema dinámico en lugar de una simple falla de lubricación.

Problemas de lubricante que elevan la temperatura

El estado del aceite tiene un efecto directo en la temperatura de la transmisión, ya que el lubricante debe separar las superficies en movimiento y alejar el calor de los dientes de los engranajes y los rodamientos. Una viscosidad incorrecta puede fallar de dos formas diferentes. Un aceite demasiado fluido a la temperatura de funcionamiento puede no mantener una película suficiente bajo el par máximo. Un aceite demasiado viscoso puede aumentar las pérdidas por agitación, especialmente a alta velocidad o durante el arranque en frío, y puede impedir el flujo adecuado por los conductos internos.

Utilizar el grado de viscosidad correcto es solo una parte de la selección. La geometría de los engranajes, el tipo de rodamiento, la velocidad, la carga, la temperatura ambiente, el sistema de filtración y el método de lubricación por salpicadura o forzada afectan a la formulación requerida. Algunas transmisiones industriales necesitan aditivos adecuados para contactos deslizantes muy cargados, mientras que ciertas configuraciones con rodamientos y componentes de bronce pueden requerir la confirmación de que el paquete de aditivos sea compatible con los materiales internos.

El nivel bajo de aceite es una causa conocida, pero un nivel excesivo puede ser igualmente perjudicial. Cuando los engranajes giratorios se sumergen demasiado en el cárter, incorporan aire al aceite y consumen potencia por agitación. El lubricante aireado pierde resistencia efectiva de película y puede producir espuma que interfiera con el suministro a los rodamientos. Por el contrario, un nivel bajo puede dejar los rodamientos superiores o los engranamientos de alta velocidad insuficientemente lubricados durante los picos de carga.

• Un aspecto lechoso puede indicar contaminación por agua, que reduce el rendimiento lubricante y puede favorecer la corrosión en el interior de los rodamientos y en los dientes de los engranajes.
• El aceite oscurecido con un fuerte olor a quemado puede indicar sobrecalentamiento u oxidación, aunque el color por sí solo no debe utilizarse como diagnóstico.
• La espuma persistente cerca del respiradero o visor de nivel puede indicar sobrellenado, entrada de aire en una línea de aspiración, aceite incompatible o agitación severa.
• Los residuos metálicos en un filtro o tapón magnético requieren comparación con resultados de inspecciones anteriores y examen de las ubicaciones probables de desgaste antes de devolver la transmisión a una carga elevada.

Las fallas de circulación del lubricante suelen aparecer solo bajo cargas variables. Una línea parcialmente obstruida puede suministrar suficiente aceite con baja demanda, pero resultar inadecuada cuando disminuye la viscosidad o aumentan las pérdidas de los rodamientos. En unidades con bombas y enfriadores, verifique el caudal y la presión reales en lugar de asumir que una bomba en funcionamiento proporciona un suministro adecuado. Una válvula de bypass atascada abierta, un enfriador sucio, un filtro restringido o una rejilla de aspiración dañada pueden reducir la eliminación de calor.

Desalineación y patrones de contacto de engranajes

La desalineación convierte la potencia útil en calor. La fuente puede estar dentro de la transmisión o en el equipo conectado. Un acoplamiento desplazado, desalineado angularmente o sometido a empuje axial puede sobrecargar los rodamientos de entrada o salida. A medida que cambia la holgura de los rodamientos, los ejes de los engranajes pueden flexionarse y desplazar el contacto de los dientes hacia un borde. El contacto concentrado resultante aumenta la fricción y puede producir rayado localizado mucho antes de que se active una alarma general de temperatura.

El movimiento de la cimentación merece atención cuando el sobrecalentamiento comienza después de la instalación, reubicación, reparación estructural o un cambio en la carga accionada. La pata coja en el motor o en los apoyos de la caja de engranajes, los pernos de sujeción flojos, las placas base deformadas y la tensión de tuberías en equipos adyacentes pueden cambiar la alineación durante el funcionamiento. Los valores de alineación en frío pueden ser aceptables mientras que la expansión térmica desplaza los ejes de su posición bajo carga normal. Por ello, las mediciones deben revisarse junto con la temperatura de funcionamiento y la posición real en marcha cuando sea factible.

La inspección del contacto de los dientes de engranajes proporciona evidencia útil. Un patrón de contacto amplio y centrado generalmente distribuye la carga de forma más eficaz que una banda estrecha en el extremo del diente. Bordes pulidos, desgaste intenso cerca de una cara, picaduras concentradas en una esquina o tonalidad térmica anormal pueden respaldar una investigación de alineación o flexión del eje. Estas marcas deben interpretarse junto con los datos de diseño del engranaje, ya que algunos perfiles y modificaciones de abombamiento alteran intencionadamente el patrón aparente.

La calidad de fabricación también afecta al comportamiento térmico. Una distancia entre centros incorrecta, excesiva excentricidad, mal acabado de los dientes, juego entre dientes inadecuado o piezas brutas de engranaje deformadas pueden aumentar la fricción de engrane. Para componentes de tipo anillo sometidos a altas cargas, el flujo de fibra, la consistencia del material, la respuesta al tratamiento térmico y la precisión de mecanizado de unanillo forjado pueden influir en la estabilidad dimensional y la distribución de carga después del montaje. Las piezas de repuesto deben verificarse con respecto a los planos, requisitos de material, requisitos de dureza y tolerancias de los componentes acoplados, en lugar de seleccionarse únicamente por sus dimensiones exteriores nominales.

El daño de los rodamientos puede ser la primera fuente de calor

Un rodamiento puede sobrecalentarse antes de que la caja de engranajes en su conjunto parezca sobrecargada. La precarga excesiva, holgura interna insuficiente, malas prácticas de montaje, contaminación, erosión eléctrica o daño en la pista aumentan la resistencia a la rodadura. Bajo cargas cambiantes, un rodamiento dañado puede calentarse intensamente durante la parte del ciclo que aplica fuerza radial o axial en una dirección determinada.

Preste atención a los cambios que siguen a la carga y no solamente a la velocidad. Un sonido áspero en un sentido de giro, una vibración cíclica cerca del extremo de salida o un punto caliente alrededor de una carcasa de rodamiento pueden acotar la inspección. Las lecturas por infrarrojos son útiles para comparar, pero la emisividad de las superficies pintadas, aceitosas, pulidas y oxidadas es diferente. Confirme las lecturas sospechosas con un método de medición consistente y, cuando esté permitido, con un sensor de contacto en una ubicación adecuada de la carcasa.

Los errores de montaje son comunes después de una reparación. Impulsar un rodamiento a través del anillo incorrecto, forzarlo sobre un eje con mal acabado superficial, sobrecalentarlo durante la instalación o no controlar la interferencia puede generar tensión interna. Un rodamiento que parece normal durante la rotación manual aún puede funcionar caliente después de aplicar carga. Los ajustes del eje y de la carcasa deben evaluarse según la configuración del rodamiento y la diferencia de temperatura esperada durante el funcionamiento.

La capacidad de refrigeración puede ser adecuada hasta que cambien las condiciones

Una transmisión que funcionaba normalmente en un taller fresco puede sobrecalentarse después de ser encerrada, por reducción del flujo de aire, acumulación de polvo en las aletas o un aumento estacional de la temperatura ambiente. Las superficies de refrigeración necesitan un paso libre para el movimiento del aire. Las protecciones, los equipos cercanos, los materiales apilados y la acumulación de residuos impregnados de aceite pueden reducir la convección desde la carcasa.

Los sistemas refrigerados por agua o aceite añaden puntos de falla independientes. Confirme la temperatura del refrigerante, dirección de flujo, suciedad, fugas, posición de válvulas y funcionamiento del bypass del enfriador. Un enfriador puede parecer limpio externamente mientras que las incrustaciones o lodos internos limitan la transferencia de calor. Cuando el aumento de temperatura sigue el ciclo de carga pero la temperatura del aceite de salida no responde como se espera, verifique la ubicación del sensor y determine si este mide el aceite del cárter, el aceite de retorno, la temperatura de la superficie de la carcasa o un área localizada de rodamiento.

Los respiraderos también forman parte del sistema térmico. Un respiradero obstruido puede aumentar la presión interna a medida que el aceite se calienta, favoreciendo fugas en los sellos y afectando el movimiento del lubricante. Sustituir un respiradero sin abordar la fuerte exposición a la humedad o el entorno polvoriento puede solo posponer el problema. El tipo de respiradero, la ubicación de montaje y el intervalo de servicio deben adaptarse al entorno real.

Diferencie una sobrecarga de un error de medición

Antes de abrir la transmisión, confirme la señal de temperatura. Un termopar suelto, cable dañado, escalado incorrecto del controlador, mal contacto entre un sensor y la carcasa, o un sensor situado junto a una fuente de calor externa pueden producir valores engañosos. Compare la temperatura indicada con un segundo método en la misma ubicación general y registre las lecturas durante un ciclo de carga completo.

Después de confirmar la medición, recopile los datos de funcionamiento en secuencia: velocidad de entrada, velocidad de salida, corriente del motor o indicación de par, condición de carga, temperatura del aceite, temperaturas de la carcasa en varios puntos, temperatura ambiente y estado del sistema de refrigeración. Una tendencia es más útil que las lecturas aisladas. Si la temperatura aumenta rápidamente con una operación determinada, inspeccione durante ese evento la trayectoria de par asociada, el comportamiento del acoplamiento, la dirección de carga del rodamiento y el suministro de lubricación.

No suponga que una velocidad menor siempre reduce el calor. A baja velocidad, la salpicadura de aceite puede ser insuficiente para un diseño que depende de la rotación de los engranajes para distribuir el lubricante. A alta velocidad, pueden aumentar las pérdidas por agitación y ventilación. Los accionamientos de velocidad variable pueden llevar una transmisión a cualquiera de estas condiciones, especialmente cuando el sistema original de lubricación y refrigeración estaba previsto para un rango de velocidad más limitado.

Secuencia práctica de inspección durante una parada

Comience con evidencia externa: trayectorias de fuga, sujetadores flojos, respiraderos bloqueados, líneas de refrigeración dañadas, estado del acoplamiento, movimiento de la cimentación y nivel de aceite después de que la unidad se haya detenido conforme al procedimiento del equipo. Registre el estado antes de limpiar o desmontar, ya que la ubicación de los residuos y las fugas puede ser importante.

A continuación, revise las muestras de lubricante, el contenido de los filtros y los residuos magnéticos. Un análisis de laboratorio puede ayudar a distinguir el desgaste normal del deterioro activo de engranajes o rodamientos, pero las muestras deben tomarse de una zona activa representativa y no del aceite estancado en el fondo de un cárter drenado. Si el lubricante se ha cambiado recientemente, confirme la identidad del fluido, viscosidad, cantidad y si podría permanecer aceite residual incompatible en líneas, enfriadores o depósitos auxiliares.

Durante la inspección interna, examine los flancos de los engranajes, pistas de rodamientos, jaulas, cuellos de eje, estrías, pistas de sellado y elementos de distribución de aceite. Busque coloración azulada, rayado, micropitting, pulido anormal, descamación, corrosión por frotamiento, chorros bloqueados y evidencia de que el aceite no ha llegado a un engranamiento superior. Mida el juego entre dientes, el juego axial del eje y las holguras relacionadas con los rodamientos únicamente conforme a las especificaciones de montaje aplicables; los valores genéricos pueden crear una nueva falla en un diseño de caja de engranajes diferente.

El sobrecalentamiento bajo cargas variables suele ser una condición combinada: un pico de par deja en evidencia una película de aceite insuficiente, la flexión del eje desplaza el contacto del engranaje y la refrigeración restringida impide la recuperación entre ciclos. Restaurar un funcionamiento fiable requiere corregir la fuente de calor y confirmar la transmisión a la velocidad real, patrón de carga y condición ambiente en los que se produjo el problema.
