Una conexión estriada puede sentirse firme durante una comprobación rápida a mano y, aun así, estar cerca de generar un juego perjudicial bajo carga. Las primeras señales de advertencia suelen ser pequeñas: un golpe más seco cuando el par cambia de dirección, polvo con brillo metálico cerca del acoplamiento, un punto de engrane que se siente menos uniforme o vibración que aparece solo en un rango estrecho de velocidad. Si no se interviene, el desgaste progresa desde daños localizados por contacto hasta holgura en los flancos de trabajo, afectando la transmisión de par y pudiendo dañar cubos, engranajes, rodamientos o retenes acoplados.

La regla práctica es sencilla: no evalúe el estado de un eje estriado únicamente por la forma visible de los dientes. Compare la holgura rotacional, el patrón de contacto, el estado de los flancos de los dientes y el historial operativo del conjunto. Un eje puede parecer aceptable visto desde el extremo, pero tener flancos desgastados en la zona cargada. La detección temprana depende de inspeccionar limpiamente la conexión, medir el movimiento en la dirección correcta y distinguir el desgaste real del estriado de la holgura existente en otras partes de la transmisión.

Comience por los síntomas que aparecen durante la inversión de par

El juego se hace más evidente cuando el par transmitido cambia de tracción a retención, de avance a reversa, de aceleración a desaceleración o de rotación bajo carga a frenado. En la transmisión de un vehículo, esto puede manifestarse como un golpeteo al arrancar o al cambiar de marcha. En equipos industriales, puede presentarse como un breve ruido de impacto cuando arranca un transportador, se invierte un reductor o una carga cíclica cambia de dirección.

No todos los golpes son causados por estrías. Las juntas universales, el juego de los engranajes, los sujetadores de brida flojos, los acoplamientos desgastados, los componentes del diferencial y la holgura de los rodamientos pueden generar sonidos similares. La distinción útil consiste en determinar si el ruido está estrechamente ligado a la inversión de par y si existe un retraso medible entre el movimiento del elemento motriz y el movimiento del elemento conducido.

• Golpe único y seco al invertir la carga: suele indicar holgura en una interfaz de transmisión de par, incluidas las estrías.
• Traqueteo repetido a baja velocidad: puede indicar un acoplamiento estriado flojo, pero también puede deberse a una junta desgastada o a un eje sin soporte.
• Vibración que cambia bajo carga: puede producirse cuando las estrías desgastadas ya no mantienen concéntricos los componentes conectados.
• Decoloración de la grasa o residuos de fretting marrón rojizos: indican micromovimiento entre las superficies en contacto.
• Dificultad para deslizar una pieza acoplada: puede indicar corrosión, deformación o material levantado, y no únicamente desgaste normal.

Pregunte al operador cuándo aparece el síntoma, no solo si hay ruido. Un ruido que se escucha únicamente sobre terreno irregular o a una determinada velocidad del motor puede originarse fuera de la conexión estriada. Un ruido que se repite exactamente cuando el par cambia de dirección requiere una inspección específica de la holgura.

Limpie la junta antes de decidir cuál es el aspecto de los dientes

Una estría sucia puede ocultar las evidencias más importantes. La grasa vieja puede llenar los espacios desgastados y hacer que la conexión parezca más firme de lo que realmente es. El óxido puede cubrir las bandas de contacto pulidas. Los residuos también pueden crear una resistencia falsa durante el desmontaje, lo que puede llevar a alguien a suponer que el ajuste sigue siendo correcto.

Con el conjunto aislado y soportado de forma segura, retire suficiente material circundante para inspeccionar la longitud de engrane. Limpie las estrías externas e internas con un disolvente o método de limpieza adecuado para el material del componente y el sistema de lubricación. Evite herramientas abrasivas agresivas que redondeen los bordes de los dientes o eliminen evidencias de fretting. Una vez limpio, inspeccione con buena iluminación direccional; la luz de bajo ángulo suele revelar mejor las zonas pulidas, las picaduras y el material desplazado que la iluminación cenital.

Examine primero los flancos cargados. En una conexión que funciona normalmente, el contacto debe distribuirse razonablemente a lo largo de la longitud de engrane prevista. El desgaste es más preocupante cuando se concentra en un extremo, se limita a unos pocos dientes o aparece como franjas pulidas brillantes junto a zonas oscuras sin contacto. Este patrón puede indicar desalineación, engrane insuficiente, flexión del eje, deformación del cubo o una trayectoria de carga que no se distribuye uniformemente.

Indicadores superficiales que no deben descartarse

El polvo oscuro fino, los residuos de óxido rojizo o un aspecto mate por rozamiento pueden indicar fretting. El fretting comienza cuando las superficies cargadas experimentan movimientos microscópicos repetidos en lugar de un contacto estable entre flancos. Puede preceder a una holgura evidente, especialmente en juntas expuestas a vibración o a par fluctuante. Las picaduras cerca de las raíces de los dientes pueden debilitar el perfil, mientras que las crestas elevadas en los flancos de los dientes pueden interferir con el asentamiento correcto y acelerar el desgaste después del montaje.

Compruebe también si hay bordes de dientes retorcidos o doblados. Un eje sometido a una sobrecarga importante puede mostrar deformación plástica en lugar de desgaste pulido uniforme. Una estría deformada no debe tratarse como un problema exclusivo de lubricación, porque el perfil puede dejar de distribuir correctamente la carga aunque el juego parezca manejable.

Mida la holgura en la condición de montaje

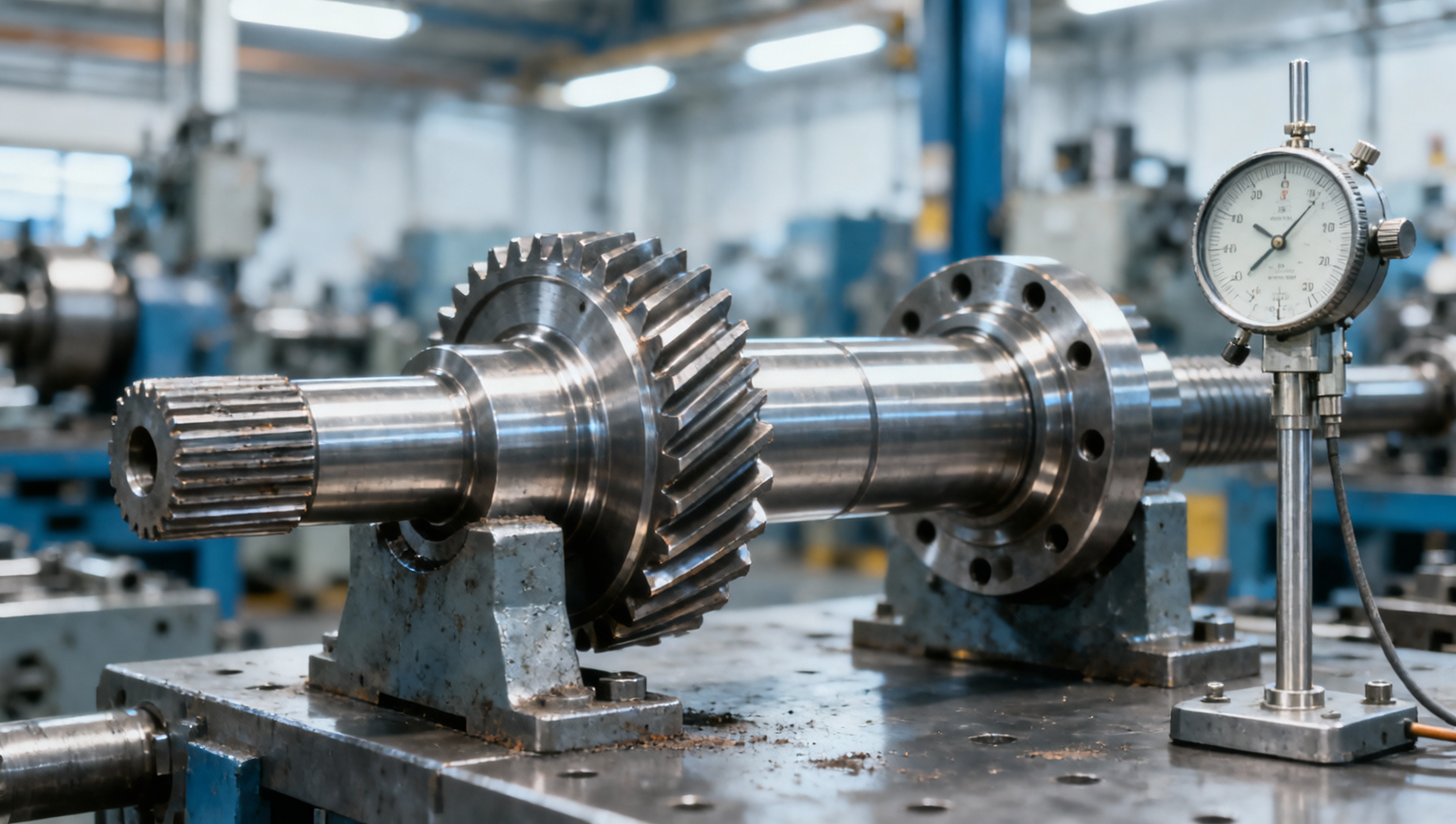

La medición de campo más útil suele ser el movimiento angular relativo entre el eje y su componente acoplado. Inmovilice el lado conducido tan aguas abajo como sea práctico y, a continuación, aplique suavemente un par alternante al lado motriz. Utilice marcas de referencia, un comparador de carátula colocado sobre un radio adecuado o un método de medición angular para registrar el movimiento antes de que responda el elemento conducido.

El objetivo no es obtener un valor universal aceptable. La holgura admisible depende de la forma de los dientes, el diámetro, la longitud de engrane, el par de aplicación, el juego de la caja de engranajes y la especificación de diseño original. En su lugar, compare el resultado medido con el límite del fabricante del equipo, con un conjunto en buen estado conocido de la misma configuración o con registros de mantenimiento anteriores. La tendencia suele ser más valiosa que una única lectura aislada.

Antes de atribuir el movimiento al eje estriado, elimine otras fuentes de holgura. Observe cada interfaz mientras se invierte el par. Marque el eje y el cubo con líneas alineadas; si las líneas se desplazan una respecto de la otra, la conexión estriada tiene holgura. Si permanecen alineadas mientras se mueve otra junta, el origen se encuentra en otro lugar. Esta sencilla confirmación visual evita el desmontaje innecesario de una conexión en buen estado.

Inspeccione el patrón de contacto, no solo el espesor de los dientes

El desgaste de una estría externa suele evaluarse buscando dientes más delgados. Este enfoque puede pasar por alto daños tempranos, ya que el desgaste de los flancos puede ser superficial pero estar distribuido sobre la superficie cargada. Cuando el acceso lo permita, aplique una capa ligera de compuesto marcador de contacto sobre los dientes limpios, monte la pieza acoplada en su posición de trabajo, aplique un par controlado en ambas direcciones e inspeccione el patrón resultante.

Un patrón saludable no debe concentrarse únicamente en la boca del cubo ni solo en el extremo más alejado del engrane. El contacto sesgado hacia un extremo puede ocurrir cuando el eje no es coaxial con la pieza acoplada, cuando un rodamiento ha desarrollado holgura o cuando la profundidad de montaje es incorrecta. El contacto concentrado cerca de las puntas de los dientes puede indicar una incompatibilidad de perfiles, deformación, contaminación o material levantado por daños anteriores.

Mida la longitud de engrane como parte de esta inspección. Un eje puede tener dientes aceptables pero un engrane insuficiente debido a migración axial, un cubo colocado incorrectamente, un espaciador faltante o una pila de montaje modificada. Un engrane reducido aumenta la presión sobre los flancos y puede crear rápidamente juego incluso cuando la conexión parecía inicialmente funcional.

Diferencie el desgaste de la corrosión, la lubricación deficiente y los problemas de ajuste

Las distintas fallas dejan patrones diferentes, y la acción correctiva debe corresponder al patrón. La corrosión suele causar rugosidad en las zonas expuestas y puede dificultar la separación de la junta. El desgaste causado por lubricación insuficiente tiende a mostrar flancos pulidos, decoloración por calor en casos graves y residuos mezclados con el lubricante. La desalineación produce comúnmente contacto unilateral o sesgado hacia un extremo. La sobrecarga repetida puede dejar bordes martillados, marcas torsionales o grietas cerca de transiciones que concentran tensiones.

Un eje de repuesto instalado sin corregir la causa puede desarrollar rápidamente el mismo problema. Revise la estría interna acoplada para detectar abocardamiento, dientes agrietados, deformación y desgaste más allá de la zona normalmente cargada. Inspeccione también los soportes del eje, los asientos de rodamientos, los retenes, los elementos de fijación y los componentes que controlan la ubicación axial. Una conexión estriada no puede permanecer estable si se permite que el eje funcione descentrado o se desplace axialmente más de lo previsto.

Cuando la inspección indique la necesidad de un reemplazo, debe verificarse el ajuste antes del montaje final. Uneje estriado correctamente especificado debe coincidir con la forma de diente requerida, las dimensiones de acoplamiento, la longitud de engrane, el estado del material y la trayectoria de carga de la aplicación. Evite intentar compensar un cubo acoplado desgastado utilizando grasa en exceso, colocando calzas fuera de la intención del diseño o forzando un montaje apretado. Estas medidas pueden ocultar brevemente el problema mientras desplazan la tensión a las raíces de los dientes o a los rodamientos adyacentes.

Una secuencia práctica durante el mantenimiento programado

La inspección rutinaria es más eficaz cuando sigue el mismo orden cada vez. Comience con el historial de síntomas y el estado visual del conjunto circundante. A continuación, revise los sujetadores y soportes antes de medir el movimiento rotacional. Una brida floja o un rodamiento desgastado pueden hacer que el juego de las estrías parezca mayor de lo que es.

1. Bloquee el equipo o asegure el vehículo de acuerdo con el procedimiento de servicio aplicable.
2. Marque las posiciones relativas del eje y la pieza acoplada antes del desmontaje.
3. Compruebe el movimiento rotacional y axial mientras observa cada conexión.
4. Elimine la contaminación e inspeccione toda el área de engrane accesible.
5. Busque fretting, pulido irregular, picaduras, daños en los bordes de los dientes y desgaste sesgado hacia un extremo.
6. Mida la holgura y compárela con la especificación aplicable o la referencia documentada.
7. Inspeccione el componente acoplado y los soportes que determinan la alineación.
8. Lubrique únicamente con el producto y la cantidad especificados; después, vuelva a comprobar que el movimiento sea suave tras el montaje.

Es útil registrar la ubicación del desgaste. Notas como “pulido en el extremo exterior”, “fretting en los flancos de tracción” o “holgura aumentada respecto de la última inspección” son más útiles que simplemente escribir “eje desgastado”. Ayudan a identificar si la siguiente acción es el reemplazo, la corrección de la alineación, la revisión de la lubricación o la inspección de una caja de engranajes relacionada o de un rodamiento de soporte.

Cuándo el juego ha pasado de supervisión a reparación

La supervisión puede ser razonable cuando la holgura se mantiene dentro del límite del fabricante, el contacto es uniforme, la lubricación está limpia y no hay evidencia de cambios progresivos. La planificación de la reparación se vuelve más urgente cuando el juego aumenta, crece el ruido de impacto, los residuos de fretting reaparecen poco después del mantenimiento o el desgaste está localizado en lugar de ser uniforme.

Retire el conjunto de servicio cuando el daño de los dientes comprometa el perfil, se sospechen grietas, la deformación sea visible, la junta ya no pueda mantener el engrane requerido o el movimiento asociado amenace un retén, rodamiento o engrane. En transmisiones de alto par o críticas para la seguridad, siga los criterios de aceptación específicos del equipo en lugar de basarse en la sensación. Un eje estriado forma parte de un sistema: restablecer una transmisión de par fiable requiere confirmar el estado de la estría acoplada, los controles de alineación, la trayectoria de lubricación y las cargas que crearon el patrón de desgaste en primer lugar.
