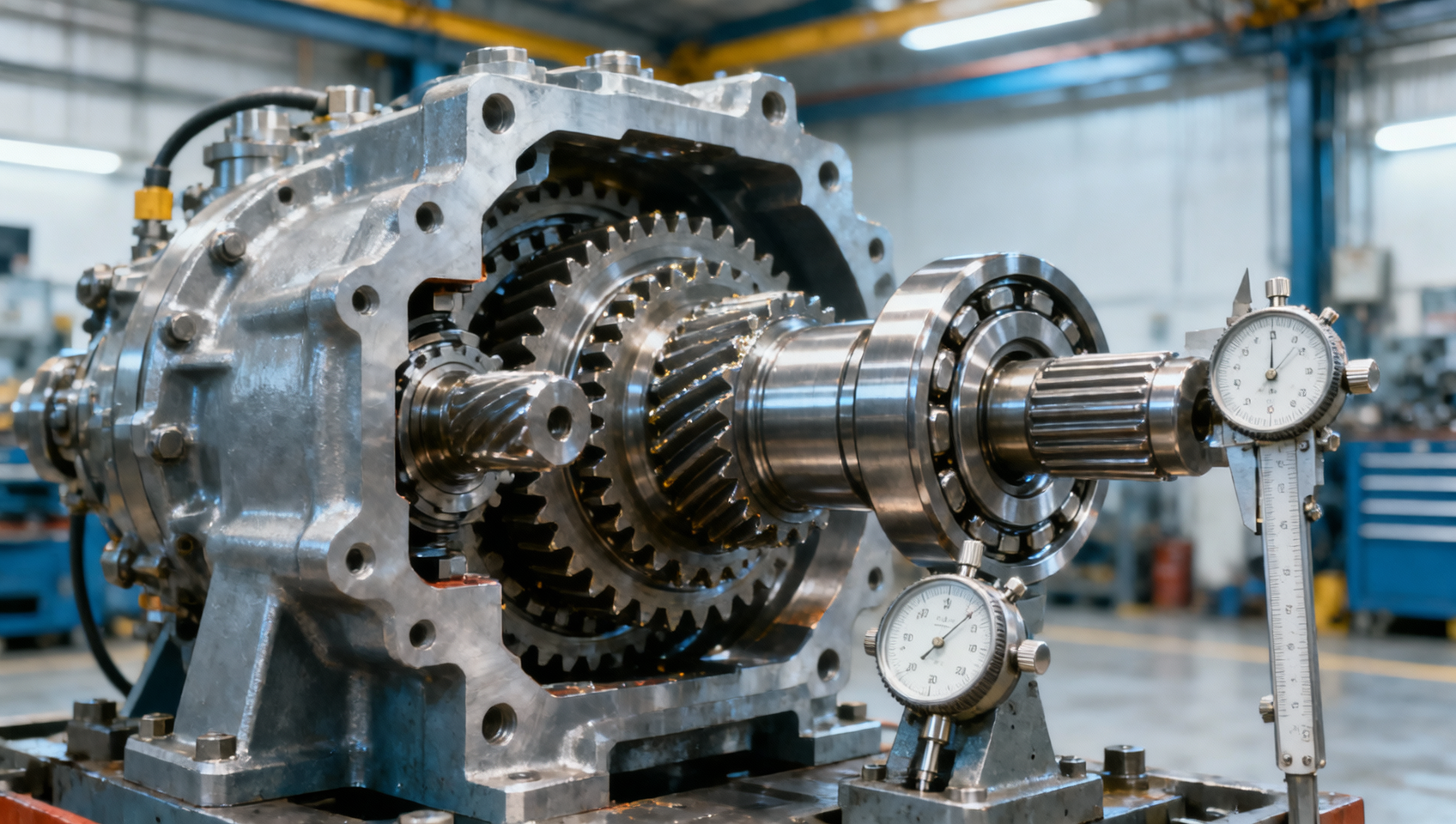

Cómo identificar el desgaste del eje de piñón en equipos de perforación antes de que se produzca una falla

Para los equipos de mantenimiento posventa, identificar el desgaste en los ejes de piñón de los equipos de perforación antes de que ocurra una falla es esencial para evitar costosos tiempos de inactividad, daños en los engranajes y condiciones de operación inseguras.

Las señales tempranas de advertencia, como ruido anormal, vibración, desgaste de dientes, cambios en el juego y residuos metálicos, pueden revelar problemas en desarrollo mucho antes de que se rompa un eje.

Esta guía explica métodos prácticos de inspección y prioridades de mantenimiento para ayudar a los técnicos a proteger la fiabilidad de la transmisión y prolongar la vida útil del equipo.

Comience por los síntomas que los operadores detectan primero

La forma más rápida de detectar problemas en el eje de piñón es relacionar los comentarios de los operadores con una rutina de inspección rigurosa antes de que la transmisión alcance una condición destructiva.

Los chirridos, zumbidos, golpeteos rítmicos o un aumento repentino del ruido de transmisión nunca deben considerarse un sonido normal de funcionamiento del equipo de perforación.

Un zumbido agudo suele indicar un contacto incorrecto entre dientes, soporte de rodamientos dañado, lubricación insuficiente o una relación de funcionamiento alterada entre el piñón y el engranaje.

Los golpeteos de baja frecuencia a menudo indican juego excesivo, dientes agrietados, fijaciones flojas, movimiento de estrías o un eje que ha comenzado a desplazarse bajo carga.

Pregunte a los operadores cuándo se produce el ruido: durante el arranque, bajo par, al invertir el giro, a una velocidad específica o solo después de que el equipo se caliente.

Este patrón de funcionamiento ayuda a los técnicos a distinguir el ruido general de la caja de engranajes de un defecto del eje de piñón que cambia con la carga aplicada o la dirección de rotación.

La vibración debe recibir la misma atención, ya que un eje de piñón desgastado puede generar desequilibrio, rotación excéntrica, variación en el engrane e inestabilidad de los rodamientos.

El aumento de la vibración a una velocidad de rotación repetible es especialmente importante cuando los ejes de piñón del equipo de perforación accionan bombas muy cargadas, cabezales rotativos o cajas de transferencia.

Compare las lecturas actuales de vibración con los registros de servicio anteriores siempre que sea posible, ya que los cambios de tendencia son más útiles que una medición aislada sin contexto histórico.

Inspeccione el eje antes de desmontar todo el conjunto

Una inspección externa preliminar a menudo puede identificar una falla en desarrollo, reduciendo el tiempo de desmontaje innecesario y ayudando a los equipos de mantenimiento a planificar el alcance correcto de la reparación.

Comience con el bloqueo, el tiempo de enfriamiento y la limpieza. La suciedad, los residuos de fluido de perforación y el aceite fugado pueden ocultar grietas, marcas de desgaste por rozamiento, daños en los sellos y componentes flojos.

Inspeccione las superficies expuestas del eje en busca de decoloración, rayaduras, picaduras por corrosión, material elevado o pulido diferente del acabado mecanizado original.

Las marcas de calor azules, moradas u oscuras indican antecedentes de sobrecalentamiento y requieren investigación inmediata, especialmente cerca de los asientos de rodamientos, asientos de engranajes, hombros y transiciones de estrías.

Revise los sellos y las carcasas circundantes para detectar fugas recientes de lubricante. Una fuga por sí sola no demuestra desgaste del eje, pero puede indicar daño en el muñón o movimiento del rodamiento.

Examine cuidadosamente las tuercas de retención, arandelas de seguridad, chavetas y elementos de acoplamiento. Un sistema de retención flojo puede imitar el desgaste del eje de piñón o provocarlo rápidamente.

Utilice una lámpara de inspección brillante y aumento alrededor de los hombros y cambios de diámetro, donde las concentraciones de tensión inician con frecuencia grietas por fatiga bajo cargas repetidas de perforación.

La inspección por partículas magnéticas es valiosa para ejes ferromagnéticos cuando la inspección visual no es concluyente, especialmente después de eventos de sobrecarga o informes de vibración intensa.

No elimine mediante pulido evidencias superficiales sospechosas antes de documentarlas. Fotografías claras, mediciones y notas de ubicación respaldan tanto las decisiones de reparación como el análisis de fallas recurrentes.

Mida los muñones de rodamiento y el descentramiento, no solo los dientes del engranaje

Muchas fallas de piñón comienzan en las posiciones de los rodamientos, por lo que los técnicos deben inspeccionar la geometría del eje en lugar de limitar la evaluación a daños visibles en los dientes.

Mida cada muñón de rodamiento con un micrómetro calibrado en varias posiciones alrededor de la circunferencia y a lo largo de la longitud del muñón.

Registre las lecturas frente a los límites dimensionales del fabricante del equipo, prestando atención a la conicidad, falta de redondez, profundidad de las rayaduras y deterioro del acabado superficial.

Un muñón puede parecer visualmente aceptable y, sin embargo, estar lo suficientemente subdimensionado como para reducir el ajuste de interferencia del rodamiento, permitiendo desplazamiento, generación de calor y eventual giro del rodamiento.

Utilice un comparador de carátula para verificar el descentramiento radial después de apoyar el eje de forma segura. Un descentramiento excesivo puede indicar flexión, asientos de rodamiento dañados o distorsión del conjunto.

Mida cerca del engranaje de piñón, en ambos muñones de rodamiento y en las ubicaciones accesibles de acoplamiento. Comparar las posiciones ayuda a identificar si el propio eje está doblado.

El movimiento axial también debe medirse porque un juego axial excesivo altera los patrones de contacto de los engranajes y puede sobrecargar los bordes de los dientes durante las inversiones de empuje.

Revise el juego axial junto con el estado de los rodamientos y los ajustes de la carcasa. Sustituir solo el eje puede no resolver la causa raíz cuando los alojamientos de la carcasa se han sobredimensionado.

Para garantizar la repetibilidad, utilice las mismas ubicaciones e instrumentos de medición durante las inspecciones programadas. El seguimiento de los datos dimensionales hace visible el desgaste gradual antes de que se superen los límites.

Analice el patrón de contacto de los dientes para detectar desalineación

Los dientes de los engranajes proporcionan evidencia directa de cómo ha estado funcionando el eje de piñón, lo que convierte la inspección del patrón de contacto en una de las herramientas de mantenimiento preventivo más útiles.

Limpie los dientes a fondo antes de la inspección. La grasa vieja y los residuos pueden ocultar picaduras, microgrietas, rozaduras, bandas de desgaste irregulares y bordes de dientes dañados.

El contacto normal debe estar razonablemente centrado y ser uniforme a lo largo de las caras de trabajo, de acuerdo con el diseño del engranaje y el patrón especificado por el fabricante.

El desgaste concentrado cerca de la punta, el talón, la raíz o la cabeza del diente suele indicar desalineación, cambio de posición del eje, juego incorrecto, deterioro de los rodamientos o deflexión de la carcasa.

Las franjas pulidas brillantes pueden mostrar una migración temprana del contacto antes de que la eliminación grave de material sea evidente, especialmente en dientes de piñón endurecidos que funcionan con lubricante contaminado.

Revise la presencia de picaduras, que comienzan como pequeños cráteres superficiales y pueden evolucionar a desconchados mayores cuando el daño por fatiga progresa bajo la capa endurecida.

Las rozaduras aparecen como metal embadurnado o desgarrado y suelen estar relacionadas con fallas de la película lubricante, sobrecarga, sobrecalentamiento o contacto deslizante causado por una alineación incorrecta.

Las esquinas de dientes rotas requieren una acción rápida porque pueden liberar residuos duros en los rodamientos y engranajes, acelerando los daños en toda la transmisión del equipo de perforación.

Aplique compuesto de marcaje y gire el conjunto bajo contacto cargado cuando el procedimiento lo permita. Compare el patrón observado con las instrucciones de ajuste aprobadas.

Confirme los cambios de juego con mediciones fiables

El juego no es simplemente una especificación de montaje. Durante el servicio, un cambio significativo puede indicar desgaste en dientes, rodamientos, ejes, estrías o interfaces de montaje.

Bloquee el engranaje acoplado, coloque un comparador de carátula contra el piñón y gire suavemente a través del movimiento libre sin forzar el contacto entre dientes.

Tome lecturas en varias posiciones del engranaje, ya que el desgaste localizado de los dientes o el descentramiento del eje pueden crear valores de juego diferentes a lo largo de una revolución.

Un juego excesivo puede producir cargas de impacto y golpeteos durante los cambios de dirección, mientras que un juego insuficiente aumenta el riesgo de fricción, temperatura y rozaduras.

No evalúe el juego de forma aislada. Una lectura dentro de especificación aún puede ocultar un patrón de contacto perjudicial si el eje de piñón está descentrado o inclinado.

Compare los resultados actuales con los valores de puesta en marcha, registros de mantenimiento anteriores y el rango aceptable para el modelo real de equipo de perforación y el conjunto de engranajes.

Cuando el juego haya cambiado rápidamente, inspeccione los rodamientos y los componentes de retención antes de ajustar la posición del engranaje. El ajuste puede ocultar temporalmente la causa mecánica subyacente.

Los técnicos también deben inspeccionar el juego de las estrías donde un eje de piñón se conecta a un acoplamiento de accionamiento, motor o componente auxiliar de transmisión.

El polvo rojo de óxido, los flancos de estrías pulidos o las marcas de impacto por juego indican desgaste por rozamiento que eventualmente puede barrer las estrías o fracturar el eje.

Utilice la evidencia del lubricante para detectar el desgaste tempranamente

Las inspecciones de aceite y grasa suelen revelar el desgaste del eje de piñón antes que las revisiones visuales, ya que el daño en desarrollo libera partículas en el flujo de lubricante.

Inspeccione el lubricante drenado bajo luz intensa en busca de brillo metálico, partículas de color bronce, lodo oscuro, contaminación por agua y fragmentos inusualmente grandes.

Los residuos ferrosos recogidos en un tapón de drenaje magnético pueden proceder de los dientes de engranajes, superficies de ejes, rodamientos u otros componentes de acero de la transmisión.

Una pequeña cantidad de residuos finos de rodaje puede ser normal después de una reconstrucción, pero un aumento en la cantidad de partículas o virutas mayores requiere investigación inmediata.

Envíe muestras periódicas para análisis de aceite cuando el equipo funcione de forma continua o soporte cargas elevadas. Las tendencias de metales de desgaste pueden respaldar decisiones de mantenimiento basadas en la condición.

Los aumentos de hierro pueden sugerir desgaste de engranajes, ejes o rodamientos, mientras que el cromo y otros elementos de aleación pueden ayudar a identificar qué componentes endurecidos se están deteriorando.

La contaminación por agua es especialmente perjudicial porque reduce el rendimiento del lubricante, favorece la corrosión y daña los muñones de rodamiento pulidos y las superficies de engranajes de precisión.

Verifique el grado y la viscosidad del lubricante, los intervalos de cambio, el estado de la filtración y el rendimiento del respiradero. Las piezas correctas no pueden compensar un sistema de lubricación contaminado o inadecuado.

Después de un evento de desgaste confirmado, limpie a fondo la carcasa y el circuito de aceite. Las partículas residuales pueden dañar un eje de piñón de reemplazo en un corto período de funcionamiento.

Compruebe el soporte de rodamientos y el estado de la carcasa

Un eje de piñón depende de un soporte estable de los rodamientos. Incluso un eje bien fabricado se desgastará rápidamente cuando los rodamientos, las carcasas o los ajustes de precarga sean incorrectos.

Durante el desmontaje, inspeccione las pistas de los rodamientos en busca de picaduras, decoloración por calor, daños en la jaula, brinelado, rotación áspera y señales de desplazamiento de la pista.

Un rodamiento que ha girado sobre su asiento puede mecanizar su muñón o el alojamiento de la carcasa, provocando pérdida de ajuste y haciendo ineficaz una simple sustitución del rodamiento.

Inspeccione las superficies de asiento de los rodamientos en busca de pulido, transferencia de metal, corrosión por rozamiento o formación de rebordes. Estas marcas muestran que los componentes se han movido entre sí.

Mida los alojamientos de la carcasa cuando se sospeche movimiento del rodamiento. Un alojamiento sobredimensionado o fuera de redondez permite que la línea central del piñón se desplace bajo carga de perforación.

Confirme la precarga o el juego axial conforme al procedimiento del fabricante del equipo original. Un ajuste incorrecto puede provocar sobrecalentamiento o un engrane inestable durante el funcionamiento.

Examine las calzas de rodamiento, espaciadores y caras de hombro en busca de daños. Un espaciador deformado puede alterar la posición axial incluso cuando las dimensiones del eje de reemplazo sean correctas.

En equipos reparados, verifique que las carcasas mecanizadas o soldadas mantengan la concentricidad. La desalineación entre los alojamientos de rodamientos puede doblar el eje durante el servicio.

Sepa cuándo el desgaste requiere una parada inmediata

No toda marca de desgaste requiere una parada de emergencia, pero ciertos hallazgos indican una alta probabilidad de daños secundarios o falla repentina de la transmisión.

Retire el equipo de servicio cuando haya dientes agrietados, grietas visibles en el eje, rayaduras graves en los muñones, rodamientos girados, residuos metálicos grandes o vibración que aumente rápidamente.

La parada también es adecuada cuando el descentramiento del eje supera los límites, el juego cambia bruscamente o el contacto del engranaje se concentra en el borde del diente.

Continuar la operación después de estas señales puede dañar el engranaje acoplado, la carcasa de la caja de engranajes, los sellos, los rodamientos y los motores conectados o componentes de accionamiento hidráulico.

Programe una reparación controlada para pulido menor, juego estable y marcas superficiales leves solo después de confirmar que las mediciones se mantienen dentro de las tolerancias aprobadas.

Documente la decisión con valores de inspección, hallazgos del lubricante, fotografías, síntomas de operación e intervalos de seguimiento recomendados para el registro de mantenimiento.

Una documentación clara ayuda a los equipos por turnos a reconocer el deterioro y evita que un técnico nuevo trate advertencias repetidas como eventos aislados no relacionados.

Seleccione las piezas de reemplazo teniendo en cuenta la causa raíz

Cuando sea necesario un reemplazo, el objetivo no es simplemente instalar una pieza nueva. El reemplazo debe restaurar la geometría, el rendimiento del material y un ajuste fiable.

Verifique las dimensiones del eje, la geometría del engranaje, los requisitos de tratamiento térmico, el perfil de estrías, los ajustes de los rodamientos y la compatibilidad de los componentes acoplados antes de pedir piezas de reemplazo.

Para configuraciones de transmisión inusuales, las forjas de formas especiales diseñadas adecuadamente pueden proporcionar un punto de partida apropiado para componentes de eje mecanizados con perfiles complejos.

La selección del material es importante porque las cargas de perforación pueden combinar par, impacto, vibración, flexión cíclica, contaminación y cambios de temperatura en un mismo entorno de operación.

Los semiproductos forjados de alta calidad pueden mejorar el flujo de grano y la consistencia mecánica, pero el mecanizado final, el tratamiento térmico, el control dimensional y la inspección siguen siendo igualmente importantes.

Solicite información de calidad trazable para los componentes críticos de reemplazo, incluido el grado de material, los requisitos de dureza, la inspección dimensional y los resultados aplicables de ensayos no destructivos.

Inspeccione el engranaje acoplado antes de montar un piñón de reemplazo. Un engranaje dañado puede destruir rápidamente los dientes nuevos y generar evidencia engañosa sobre el eje nuevo.

Sustituya los rodamientos, sellos, calzas y elementos de retención dañados según sea necesario. Reutilizar piezas de soporte comprometidas suele provocar la repetición de la misma falla.

Establezca una rutina práctica de inspección preventiva

El programa más eficaz combina las observaciones de los operadores, revisiones regulares de lubricación, mediciones programadas y criterios de escalamiento definidos para condiciones anormales de la transmisión.

En cada servicio rutinario, inspeccione fugas, ruido, vibración, movimiento de fijaciones, cambios de temperatura y residuos alrededor de las ubicaciones accesibles del eje y la caja de engranajes.

A intervalos planificados, registre el juego, el descentramiento del eje, el juego axial, el estado del lubricante y los valores de vibración utilizando herramientas consistentes y procedimientos documentados.

Aumente la frecuencia de inspección después de sobrecargas, atascos de perforación, picos repentinos de par, eventos de contaminación, reparaciones importantes o cualquier informe de ruido anormal en la transmisión.

Capacite al personal de mantenimiento para diferenciar entre señales de advertencia útiles y variaciones normales de operación. La observación constante mejora el diagnóstico y reduce los trabajos de reemplazo innecesarios.

Establezca lecturas de referencia después de la instalación o la revisión general. Sin una referencia, los equipos pueden saber que una medición es inusual, pero no pueden determinar con qué rapidez cambió.

Mantenga los registros de inspección vinculados a las horas de operación, condiciones de carga, cambios de lubricante e historial de reparaciones. Esta información permite establecer mejores intervalos de mantenimiento con el tiempo.

Cuando la disponibilidad del equipo sea crítica, utilice el monitoreo de vibración y el análisis de aceite como herramientas complementarias en lugar de esperar daños visibles durante una parada.

Conclusión: trate los pequeños cambios como advertencias útiles de falla

El desgaste del eje de piñón rara vez aparece sin advertencia. El ruido, la vibración, los residuos, los cambios en el patrón de contacto, el movimiento de los rodamientos y la deriva dimensional suelen desarrollarse antes de una falla catastrófica.

Para los equipos de mantenimiento posventa, el mejor enfoque es inspeccionar sistemáticamente los ejes de piñón de los equipos de perforación, medir las condiciones críticas y comparar los hallazgos con referencias documentadas.

La acción temprana protege el eje, el engranaje acoplado, los rodamientos, la carcasa y los componentes de accionamiento conectados, al tiempo que reduce los tiempos de inactividad no planificados y los costos de reparación.

Cuando los resultados de la inspección muestren cambios rápidos o daños que superen los límites, corrija la causa raíz antes de instalar piezas de reemplazo para restablecer un servicio fiable del equipo de perforación.
