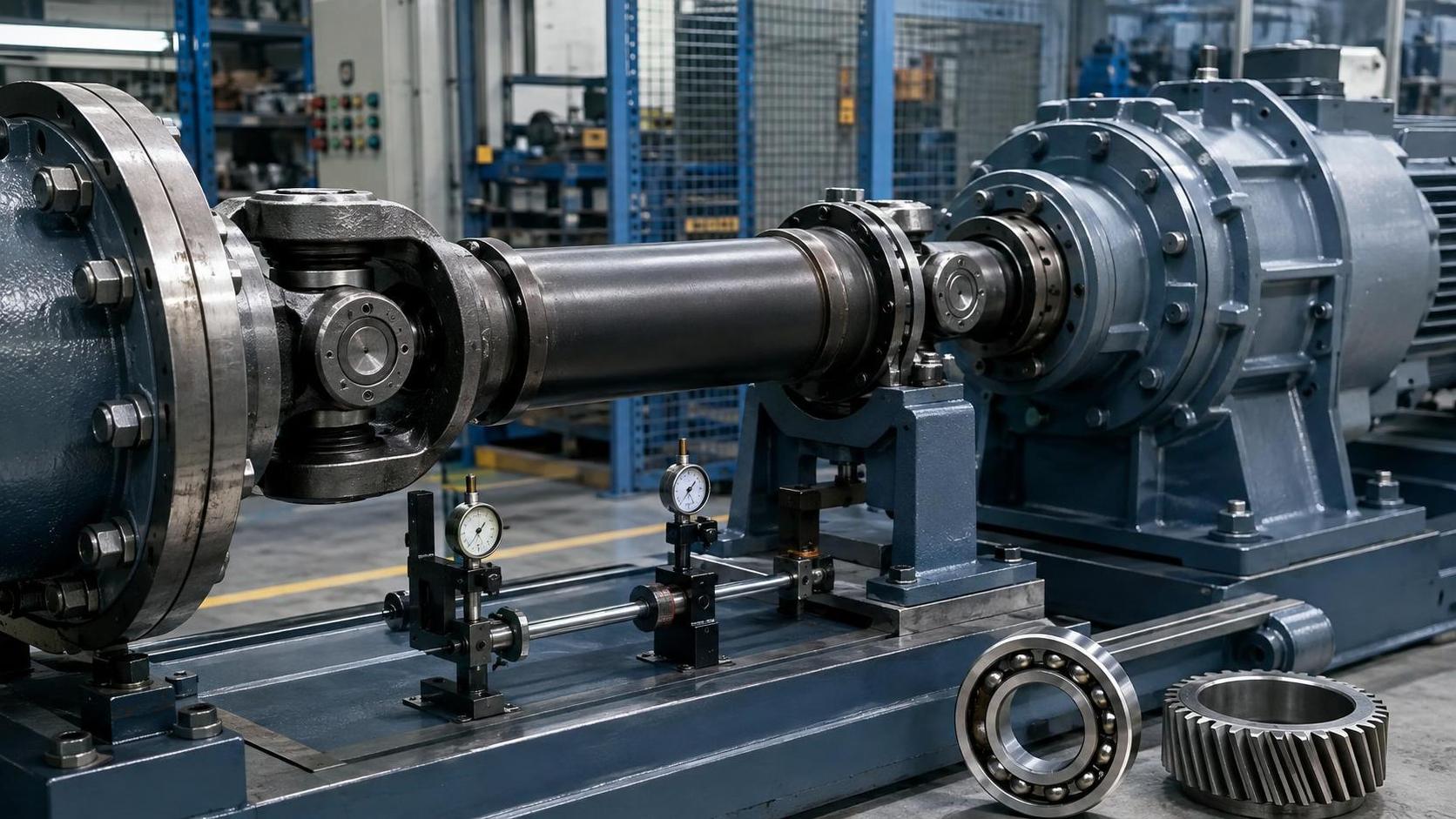

Un árbol cardán que comienza a vibrar rara vez sigue siendo un problema «menor» durante mucho tiempo. En las transmisiones industriales, la vibración se propaga a través del eje, las juntas universales, los rodamientos, las cajas de engranajes, los protectores y los equipos conectados. Lo que comienza como una leve vibración cíclica puede convertirse en rodamientos de juntas calientes, retenes dañados, fijaciones aflojadas, desgaste acelerado de las estrías o una parada inesperada durante un ciclo de producción.

Para el personal de mantenimiento posventa, el desafío práctico no consiste simplemente en sustituir un componente ruidoso. Consiste en identificar por qué el eje se ve obligado a operar fuera de su geometría prevista. La vibración excesiva y el desgaste prematuro de las juntas en losárboles cardán industriales suelen ser síntomas de errores de alineación, inconsistencia angular, desequilibrio, lubricación insuficiente, calado incorrecto o desgaste en otras partes de la transmisión. Una reparación fiable aborda el origen de la carga en lugar de ocultar el ruido.

Comience por interpretar el patrón de vibración

El momento y las características de la vibración suelen orientar a los equipos de mantenimiento en la dirección correcta antes de desmontar el eje. Una vibración que aumenta constantemente con la velocidad de rotación suele indicar desequilibrio, descentramiento o un tubo doblado. Un impulso que aparece una o dos veces por revolución del eje puede indicar una junta universal dañada, una brida floja o un contrapeso faltante. Cuando la vibración se vuelve especialmente intensa bajo par —durante la aceleración, el transporte con carga o la inversión de marcha— conviene comprobar los ángulos de trabajo y el estado de los soportes de la caja de engranajes o del equipo accionado.

No se base únicamente en el ruido. Un rodamiento de cruceta seco puede chirriar a baja velocidad y hacerse menos audible cuando la maquinaria funciona a alta velocidad, mientras que una junta sobrecargada puede funcionar silenciosamente hasta que sus cazoletas de rodamiento comiencen a sobrecalentarse. Durante la inspección, registre la velocidad del eje, las condiciones de carga, el sentido de rotación, cuándo aparece la vibración y si cambia después de que el equipo alcanza la temperatura de funcionamiento. Estos detalles hacen que el diagnóstico sea mucho más eficiente que tratar cada incidencia como un problema de equilibrado.

Una regla sencilla resulta útil: si la vibración apareció inmediatamente después de cambiar un eje, una caja de engranajes, un acoplamiento, un motor o un soporte, comience por la geometría de instalación. Si el problema se desarrolló gradualmente durante semanas o meses, investigue la lubricación, la fatiga, la holgura de los rodamientos y el desgaste en las estrías o en las interfaces de las bridas.

Los ángulos de trabajo importan más de lo que muchas reparaciones suponen

Las juntas universales no transmiten una velocidad angular constante cuando operan con un ángulo. Su variación de velocidad se vuelve más pronunciada a medida que aumenta el ángulo de funcionamiento. En una disposición cardán convencional de dos juntas, la variación generada por la primera junta puede ser compensada por la segunda, pero solo cuando las juntas están correctamente caladas y sus ángulos de trabajo son iguales o tan próximos como permita el diseño.

Por este motivo, un eje puede parecer suficientemente recto a simple vista y aun así producir una vibración persistente. Las bridas motriz y conducida pueden estar desalineadas verticalmente, horizontalmente o en ambos sentidos. La base de una máquina puede haberse asentado. Un soporte de caja de engranajes puede estar debilitado o agrietado. Es posible que se hayan omitido calzas durante una reparación anterior. Incluso un pequeño cambio en la posición instalada puede crear ángulos de junta desiguales que aceleran y desaceleran repetidamente la horquilla conducida en cada revolución.

Mida los ángulos reales en lugar de estimarlos a partir de la alineación visual. Utilice un inclinómetro o un medidor de ángulo digital en la brida motriz, el tubo del eje y la brida conducida. Siempre que sea posible, compruebe las lecturas con la máquina en su posición normal bajo carga. Los equipos montados sobre aisladores flexibles pueden desplazarse lo suficiente bajo carga como para cambiar significativamente la geometría del eje.

• Mantenga cada junta universal dentro del ángulo de funcionamiento recomendado por el fabricante del eje.
• En una disposición de dos juntas, procure que los ángulos de trabajo sean iguales en ambos extremos.
• Confirme que las horquillas de entrada y salida estén correctamente caladas.
• Compruebe los desplazamientos verticales y horizontales; corregir solo un plano puede dejar intacto el problema real.
• Vuelva a comprobar la alineación después de apretar los soportes y los pernos de las bridas, ya que los componentes pueden moverse durante el apriete.

Cuando la instalación requiere un movimiento considerable o una gran desviación angular, una disposición de eje estándar puede no ser la mejor solución a largo plazo. Puede ser necesario un diseño de doble cardán, una configuración con soporte intermedio o una longitud de eje revisada. Forzar un eje convencional a adaptarse a un ángulo inadecuado sacrificará repetidamente la vida útil de las juntas.

Compruebe el calado antes de pedir piezas de repuesto

El calado incorrecto es una de las causas más evitables de vibración en los árboles cardán industriales. En un eje típico de dos juntas, las horquillas de cada extremo del tubo deben estar alineadas en el plano especificado. Si una sección deslizante se separó durante el mantenimiento y se volvió a ensamblar con una estría fuera de posición, las fluctuaciones de velocidad de las juntas ya no se compensan correctamente. El resultado puede parecerse mucho al desequilibrio: una vibración rítmica que se intensifica con la velocidad.

Antes del desmontaje, marque la relación entre la horquilla deslizante y el tubo del eje. Si faltan las marcas, consulte la orientación de las horquillas y la disposición del equipo original. Evite asumir que todos los ejes utilizan la misma disposición de calado; los conjuntos especiales de varias piezas y de doble junta pueden tener requisitos diferentes. Cuando un eje se ha modificado, reparado o se ha obtenido de otra máquina, confirme la configuración prevista mediante la documentación técnica en lugar de confiar en la costumbre.

El calado también debe revisarse cuando existe desgaste de las estrías. Una holgura excesiva en la sección telescópica permite que el eje gire ligeramente bajo par inverso. Esto puede generar un golpe, alterar la alineación bajo carga y añadir esfuerzos de impacto a las juntas universales. Sustituir solo el conjunto de cruceta en un eje de este tipo puede ofrecer un alivio temporal, pero no restablecerá un funcionamiento estable.

El equilibrado no se limita al tubo del eje

Un conjunto de eje puede estar equilibrado dinámicamente durante su fabricación y aun así desequilibrarse durante el servicio. Puede acumularse barro, cascarilla, grasa endurecida, acumulación de pintura o residuos enrollados en un lado. Más gravemente, una placa de equilibrado puede desprenderse, una reparación por soldadura puede deformar el tubo o una brida puede instalarse con superficies de centrado dañadas. Las aplicaciones de alta velocidad son especialmente sensibles porque la fuerza centrífuga aumenta rápidamente con la velocidad.

Inspeccione el eje en toda su longitud después de limpiarlo. Busque abolladuras, decoloración por calor, soldaduras agrietadas, contrapesos desplazados y señales de que el tubo ha entrado en contacto con un protector o una estructura cercana. Gire lentamente el eje y utilice un comparador de carátula cuando corresponda para comprobar el descentramiento. Un eje que se dejó caer durante la manipulación o fue golpeado por una carretilla elevadora puede tener una ligera curvatura difícil de ver, pero imposible de corregir con lubricación.

Inspeccione también las bridas. Óxido, rebabas, pintura, salpicaduras de soldadura o pilotos dañados pueden impedir que una brida asiente concéntricamente. Los pernos apretados de manera desigual pueden desplazar la conexión de su posición. Limpie todas las superficies de contacto, inspeccione los pilotos de centrado, sustituya las fijaciones deterioradas y apriete los pernos en la secuencia correcta conforme a la especificación requerida. Un eje bien equilibrado no puede compensar una brida acoplada montada de forma imprecisa.

La lubricación debe llegar a los rodamientos de agujas

Muchas fallas de juntas universales se denominan «problemas de lubricación», pero el problema real suele ser una lubricación incompleta. Que se añada grasa en el engrasador no significa automáticamente que la grasa haya llegado a cada cazoleta de rodamiento. Un conducto obstruido, grasa vieja endurecida, un retén dañado o una técnica de engrase incorrecta pueden dejar una o dos cazoletas sin lubricación mientras las demás parecen normales.

Durante un servicio programado, limpie el engrasador antes de conectar la pistola de grasa. Bombee la grasa especificada lo suficientemente despacio para observar lubricante nuevo en los retenes cuando el diseño de la junta lo permita. Si una cazoleta de rodamiento no purga mientras las demás sí lo hacen, deténgase e investigue. Aplicar una presión excesiva puede dañar los retenes en lugar de eliminar una obstrucción. Retire la junta o siga el procedimiento de servicio del fabricante para localizar la obstrucción.

Utilice una grasa adecuada para el entorno de funcionamiento. Los equipos industriales expuestos a agua, polvo, alta temperatura o inversión frecuente de carga pueden necesitar grasa con distinta resistencia al lavado, viscosidad del aceite base o rendimiento de extrema presión que una transmisión interior con carga ligera. Mezclar lubricantes incompatibles puede reducir la consistencia y el rendimiento protector, por lo que los registros de mantenimiento deben identificar el producto utilizado en lugar de limitarse a indicar «engrasado».

Lubrique también la estría deslizante, utilizando el producto y la cantidad correctos. Una lubricación insuficiente favorece el desgaste por micromovimiento y el agarrotamiento de las estrías; un exceso puede crear presión hidráulica en un conjunto deslizante cerrado. Inspeccione el fuelle protector o el retén, ya que la contaminación dentro de la sección deslizante suele causar desgaste mucho antes de que sea visible externamente.

Mire más allá de la propia junta universal

Una junta nueva instalada en un sistema circundante dañado heredará el mismo patrón de fallo. Antes de aprobar un reemplazo, inspeccione los rodamientos conectados, los soportes de la caja de engranajes, los soportes de rodillos accionados, la base del motor y los soportes estructurales. Un rodamiento de salida desgastado puede permitir que la brida describa una órbita bajo carga. Un pie de reductor flojo puede cambiar la alineación cada vez que cambia el sentido del par. Un rodillo transportador con resistencia excesiva puede elevar el par por encima del rango operativo normal del eje.

El estado de los engranajes merece atención en los sistemas de transmisión compactos. Un contacto de dientes dañado, un juego excesivo o un engrane desalineado pueden introducir fluctuaciones torsionales que se perciben en el árbol cardán. En maquinaria que utiliza transmisión por engranajes cónicos, la rigidez de montaje, la precarga de los rodamientos y el patrón de contacto deben evaluarse junto con el eje. Componentes como unEngranaje cónico deben seleccionarse y mecanizarse teniendo en cuenta la geometría de la transmisión circundante, y no tratarse como piezas de recambio aisladas.

Esta visión más amplia es especialmente importante en aplicaciones pesadas de automoción, marina, procesamiento mecánico y relacionadas con energía eólica, donde las cargas de par pueden cambiar bruscamente. Las piezas de transmisión forjadas con precisión pueden proporcionar una base sólida para una transmisión, pero la precisión de montaje y la disciplina de mantenimiento siguen determinando cuánto durará esa base. La calidad del material, el ajuste de las estrías, la concentricidad de las bridas y la consistencia del mecanizado afectan a la capacidad del eje para funcionar suavemente.

Una rutina de inspección en campo que evita fallos repetidos

Cuando una máquina está aislada de forma segura, una secuencia de inspección disciplinada puede evitar el error común de sustituir las piezas en el orden en que resultan más fáciles de acceder.

1. Confirme la incidencia. Anote la velocidad de funcionamiento, la carga, el sentido, la temperatura y si la vibración es constante o intermitente.
2. Inspeccione externamente el eje. Compruebe los protectores, el estado del tubo, los contrapesos, los pernos de las bridas, los engrasadores, los retenes y las señales de contacto.
3. Compruebe la holgura de las juntas. Con la transmisión asegurada, intente mover cada horquilla en direcciones que revelen juego radial o axial. Cualquier holgura perceptible debe evaluarse conforme a los límites del fabricante.
4. Mida la geometría instalada. Registre los ángulos de las juntas, los desplazamientos, la longitud del eje y el estado de los soportes antes de cambiar nada.
5. Verifique el calado de las horquillas y el estado de las estrías. Compruebe las marcas de alineación, el juego de las estrías y el recorrido deslizante en todo el rango de trabajo del equipo.
6. Inspeccione los equipos de soporte. Revise los rodamientos, los soportes de la caja de engranajes, las bridas de acoplamiento y la resistencia de la máquina accionada.
7. Corrija y después valide. Tras las reparaciones, haga funcionar el sistema gradualmente desde baja velocidad hasta las condiciones normales mientras supervisa la vibración y la temperatura de los rodamientos.

Conservar estas mediciones en el archivo de mantenimiento es valioso. Si el eje vuelve a presentar síntomas similares meses después, el equipo podrá comparar ángulos, descentramiento y lecturas de temperatura en vez de comenzar desde cero.

Opciones de reemplazo que favorecen una mayor vida útil

Cuando sea necesario un reemplazo, no iguale únicamente la longitud nominal del eje. Verifique la capacidad de par, el rango de velocidad, el ángulo máximo de funcionamiento, el patrón de brida, las dimensiones del piloto, el recorrido de las estrías, el diámetro del tubo y los requisitos de equilibrado. Un eje que encaja físicamente pero opera cerca de su límite angular o de par seguirá siendo vulnerable al desgaste.

Para aplicaciones personalizadas o de alta resistencia, analice el ciclo de trabajo con el proveedor de componentes. La inversión repetida, las cargas de impacto, la contaminación y la alta velocidad de rotación modifican la elección de diseño adecuada. Los fabricantes con capacidad de forja de precisión y mecanizado pueden garantizar una geometría consistente en ejes de transmisión, ejes estriados, engranajes y piezas relacionadas con la línea de transmisión, ayudando a los equipos de mantenimiento a evitar desajustes de tolerancias entre los componentes conectados.

Es igualmente importante proteger el conjunto nuevo durante la instalación. Nunca levante un eje por el tubo de una manera que pueda doblarlo, golpee las horquillas con un martillo para forzar el montaje, suelde cerca de un eje completamente ensamblado sin comprender el efecto del calor ni pinte sobre los engrasadores y los contrapesos. Los pequeños atajos de manipulación suelen ser el comienzo de la siguiente orden de reparación.

Convierta el control de vibraciones en parte del mantenimiento rutinario

Los árboles cardán industriales más fiables no son necesariamente aquellos que reciben los reemplazos de piezas más frecuentes. Son los ejes cuya geometría cambiante se supervisa, que se lubrican correctamente, se mantienen limpios y cuentan con una transmisión estable. Una breve inspección durante una parada planificada puede revelar pernos flojos, cazoletas de rodamiento secas, fuelles dañados o movimiento de los soportes antes de que estas condiciones se conviertan en costosos daños secundarios.

Cuando se produzca vibración, resista la presión de sustituir inmediatamente la junta universal y reiniciar la producción. Compruebe primero los ángulos, el calado, el estado de equilibrado, el ajuste de las estrías, el recorrido de lubricación y los equipos conectados. Ese esfuerzo adicional de diagnóstico suele ser lo que transforma una falla recurrente del eje en una reparación duradera y mantiene todo el sistema de transmisión de potencia funcionando con menos ruido, menos calor y menos interrupciones no deseadas.
