Un zumbido creciente bajo carga, un golpeteo rítmico durante la desaceleración o residuos metálicos en el aceite pueden ser los primeros signos visibles de que un conjunto de engranajes cónicos de una caja de cambios está perdiendo su engrane previsto. Una vez que el patrón de contacto se desplaza hacia el borde de un diente, la tensión local aumenta considerablemente. El desgaste puede progresar entonces desde el pulido hasta las picaduras, el gripado, el desconchado de dientes y, en casos graves, dientes fracturados o rodamientos dañados. Detenerse ante el primer síntoma suele ser menos perjudicial que sustituir un tren de engranajes completo después de que se hayan extendido daños secundarios.

El diagnóstico debe comenzar con evidencias de las condiciones de funcionamiento, en lugar de basarse únicamente en el engranaje desmontado. Los engranajes cónicos transmiten par mediante ejes que se cruzan, por lo que el daño dental puede ser resultado de un defecto del engranaje, pero también puede tener su origen en holgura de rodamientos, deformación de la carcasa, espesor incorrecto de las calzas, descentramiento del eje, lubricación inadecuada o una sobrecarga transitoria. Sustituir únicamente el componente visiblemente dañado sin localizar la causa puede reproducir rápidamente el mismo patrón de fallo.

Lea el patrón de daño antes de desmontar las piezas

Limpie cuidadosamente los dientes expuestos e inspeccione ambos flancos de tracción y de retención. Mantenga identificados el piñón y el engranaje acoplado como un conjunto. Sus marcas cuentan una historia más completa juntos que cualquiera de los componentes por separado. Registre el sentido de rotación, la dirección de carga, el estado del lubricante, la medición de holgura y el juego axial de los rodamientos antes de alterar los ajustes.

Un pulido brillante uniforme en toda el área de contacto diseñada puede ser un rodaje normal. Una banda estrecha, similar a un espejo, cerca de la punta, talón, cara o flanco es diferente. Indica que la carga se concentra en un área demasiado pequeña. La distinción es importante porque un patrón de contacto puede parecer aceptable sin carga y desplazarse considerablemente bajo par.

• Picaduras: Los pequeños cráteres suelen comenzar donde la tensión de contacto repetida supera la capacidad de fatiga superficial. Las picaduras iniciales pueden ser poco profundas y aisladas; las picaduras más grandes con bordes descascarados indican una fatiga progresiva.
• Gripado o rayado: El arrastre en la dirección de deslizamiento, la decoloración azul o marrón y el material superficial desgarrado indican fallo de la película lubricante, temperatura excesiva, viscosidad de aceite incorrecta o una concentración de contacto severa.
• Rotura en punta o talón: Las esquinas desconchadas suelen acompañar a un patrón descentrado. Una única zona rota también puede producirse por carga de impacto, material extraño o holgura de montaje incorrecta.
• Estrías longitudinales: Las líneas repetidas a lo largo de la traza del diente pueden ser causadas por partículas abrasivas en el lubricante, filtración deficiente, montaje contaminado o residuos liberados después de que otro componente comience a fallar.
• Grietas en la raíz: Las grietas cerca del filete pueden reflejar sobrecarga de flexión cíclica, mal acabado de la raíz, un problema de capa endurecida o un evento repentino de par. La inspección por partículas magnéticas puede revelar grietas que no son visibles después de la limpieza.

El desgaste abrasivo merece especial atención porque puede hacer que todas las superficies parezcan uniformemente opacas. Inspeccione el tapón magnético, el medio filtrante, el aceite de drenaje y las esquinas de la carcasa. La pelusa ferrosa es habitual tras un breve rodaje inicial, pero las escamas, virutas o un depósito granular abundante indican daños activos. Los residuos de color bronce pueden indicar, en cambio, un problema de arandela de empuje, casquillo o jaula de rodamiento, que puede alterar la posición del engranaje cónico antes de que los dientes muestren un fallo evidente.

El patrón de contacto es una medición de ubicación

Una prueba con compuesto de marcaje sigue siendo uno de los métodos de diagnóstico más útiles para engranajes cónicos de cajas de cambios. Aplique una capa fina y uniforme a varios dientes, gire en el sentido normal bajo carga aplicando resistencia y, a continuación, inspeccione la zona de contacto limpiada en ambos flancos. Un exceso de compuesto crea un patrón engañosamente amplio, por lo que la capa debe ser lo suficientemente fina para que la zona real de contacto sea visible.

En un par de engranajes correctamente emparejado, el patrón debe situarse dentro de los límites del diente y mantenerse razonablemente estable entre los flancos de tracción y de retención. La ubicación objetivo exacta depende del diseño del engranaje, el sentido de la espiral, la disposición de montaje y la especificación de ingeniería original. No fuerce todos los patrones hacia el centro geométrico sin una referencia. Algunos diseños utilizan intencionadamente un patrón desplazado para compensar la deflexión durante el servicio.

Un patrón próximo a la cara o a la raíz del diente refleja comúnmente un cambio en la profundidad de montaje del piñón. Un patrón desplazado hacia el talón o la punta suele estar relacionado con el ajuste de holgura o el movimiento lateral de la corona. Estas son tendencias de diagnóstico, no reglas universales; modificar un ajuste puede influir tanto en la ubicación del patrón como en la holgura. Trabaje conforme a la documentación de la caja de cambios y realice cambios pequeños y registrados, en lugar de mover varias calzas a la vez.

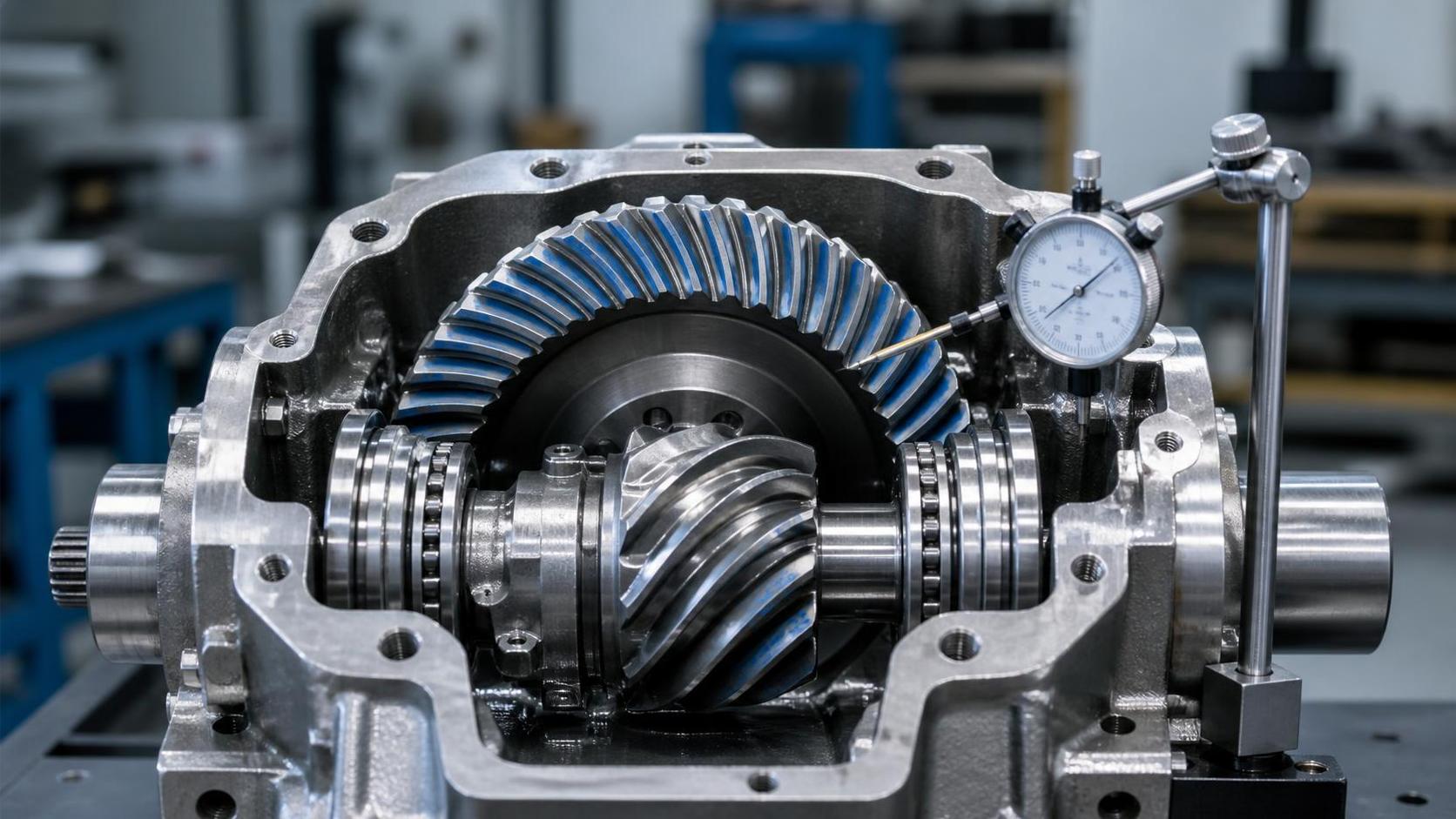

Compare el resultado del compuesto con la holgura real medida en varias posiciones angulares. Un comparador situado en el diámetro exterior del engranaje conducido puede revelar variaciones alrededor de la circunferencia. Una variación grande puede indicar excentricidad del engranaje, residuos entre una pista exterior de rodamiento y el hombro de la carcasa, caras de montaje dañadas, alojamientos de carcasa deformados o un componente asentado incorrectamente. Una única medición de holgura no puede identificar estas condiciones.

Diferencie la desalineación de la fatiga superficial

La desalineación cambia dónde soportan la carga los dientes del engranaje. La fatiga superficial describe lo que sucede después de que una tensión localizada se repite con el tiempo. A menudo aparecen juntas, pero la acción correctiva es diferente. Un engranaje de sustitución con el mismo error de alineación fallará en una región similar, incluso cuando la calidad del material y el tratamiento térmico sean correctos.

Mida el descentramiento radial y el movimiento axial del eje cerca de la ubicación de montaje del engranaje. Un eje doblado, una interfaz de estrías desgastada, un asiento cónico dañado o descentramiento en una brida pueden hacer que los conos primitivos pierdan su relación. Inspeccione chaveteros, roscas de retención, contratuercas, espaciadores y la superficie de asiento del engranaje en busca de rebabas o desgaste por frotamiento. Un engranaje forzado sobre un asiento con rebabas puede parecer apretado mientras queda ligeramente inclinado.

El estado de los rodamientos es igualmente importante. Los rodamientos de rodillos cónicos, los rodamientos de contacto angular y sus disposiciones de precarga establecen las posiciones del piñón y del engranaje. Una precarga excesiva puede generar calor y acelerar la degradación del lubricante. Una precarga insuficiente permite que el eje se mueva bajo carga alternante, produciendo un patrón de contacto cambiante e impactos al entrar en contacto los dientes. El brinelado, los daños en la jaula, el desconchado o las pistas decoloradas deben tratarse como un problema de posicionamiento además de un problema de rodamiento.

La inspección de la carcasa no debe limitarse a grietas visibles. Mida el tamaño, la redondez y la alineación de los alojamientos cuando se disponga de equipos adecuados. Examine los asientos de las pistas exteriores de rodamientos en busca de marcas de giro e inspeccione las caras de unión para detectar sellador atrapado, acumulación de recubrimiento o daños. En disposiciones marinas y de energía eólica, la deflexión estructural externa, la carga del brazo de reacción y los cambios de temperatura pueden afectar a la geometría de la carcasa. En ejes de vehículos y reductores compactos, una tapa deformada o fijaciones apretadas incorrectamente pueden crear cambios similares.

No diagnostique erróneamente un fallo de lubricación

El gripado se atribuye con frecuencia a «engranajes defectuosos», incluso cuando la geometría del engranaje es correcta. Verifique el grado del aceite, la compatibilidad de los aditivos, el nivel de llenado, el funcionamiento del respiradero y la temperatura real de operación. Un respiradero bloqueado puede presurizar la carcasa y expulsar aceite a través de los sellos, dejando el conjunto de engranajes con un nivel insuficiente. La entrada de agua puede reducir la resistencia de la película y favorecer picaduras por corrosión que posteriormente se convierten en zonas de fatiga. La formación excesiva de espuma puede impedir una película lubricante estable y hacer que las lecturas del nivel de aceite sean poco fiables.

Considere cómo llega el lubricante al engrane. Los sistemas por salpicadura dependen de la velocidad del engranaje, el nivel de aceite y los deflectores internos. Los sistemas bombeados dependen de la integridad de las líneas, la orientación de las boquillas, el estado del filtro y el caudal. Durante un servicio de baja velocidad y alto par, un sistema de aceite diseñado para una mayor velocidad de rotación puede requerir atención especial. La evidencia de gripado limpio cerca de las zonas de alto deslizamiento de los dientes, combinada con decoloración por calor y pocos residuos abrasivos, respalda una investigación de la película lubricante.

Una secuencia de inspección controlada

Comience con el historial que aún pueda verificarse: el inicio del ruido, cualquier cambio de aceite, evento de sobrecarga, sustitución de rodamientos, trabajo en sellos o ajuste realizado poco antes de que apareciera el síntoma. A continuación, aísle la línea de transmisión cuando sea práctico. Los defectos del lado de entrada pueden confundirse con ruido de engranajes cónicos porque la vibración se transmite a través de carcasas y ejes.

1. Recoja evidencias de aceite y filtro antes de drenar o lavar la unidad. Etiquete las muestras por caja de cambios y horas de operación si existe dicho registro.
2. Mida la vibración y la temperatura en la misma condición de funcionamiento en la que se escucha la avería. Una caja de cambios silenciosa al ralentí pero ruidosa bajo par requiere una evaluación con carga.
3. Mida la holgura en varias posiciones y luego compruebe el movimiento axial y radial del eje. Registre la ubicación y dirección del instrumento para que las mediciones posteriores sean comparables.
4. Aplique compuesto de marcaje y gire el conjunto de engranajes en ambas direcciones con resistencia. Fotografíe los patrones de tracción y de retención antes de modificar las calzas o los ajustes de los rodamientos.
5. Desmonte en orden, conservando los paquetes de calzas, espaciadores y componentes de rodamientos según su ubicación. Mezclar paquetes de calzas elimina evidencias y hace menos fiable la restauración.
6. Inspeccione los dientes de los engranajes, las pistas de rodamientos, los asientos, sellos, estrías, fijaciones y alojamientos de la carcasa. Determine si el daño comenzó en el engrane, los rodamientos de apoyo o el sistema de lubricación.

Cuando se haya producido una fractura dental, recoja todos los fragmentos accesibles. Un fragmento faltante puede dañar dientes adyacentes, rodamientos, bombas de aceite y filtros. Antes de instalar piezas de repuesto, lave la carcasa y las líneas según corresponda al sistema de lubricación, limpie las superficies magnéticas e inspeccione las zonas donde los residuos puedan quedar atrapados. Instalar engranajes nuevos en una carcasa contaminada puede rayar los nuevos flancos de los dientes durante la primera rotación.

Las piezas de repuesto deben preservar la relación del conjunto de engranajes

Los componentes de engranajes cónicos espirales y de tipo hipoide suelen fabricarse y lapease como pares emparejados. Sustituir un piñón por un engranaje conducido no emparejado puede generar un patrón de contacto incorrecto, incluso si el módulo, el número de dientes y las dimensiones exteriores parecen similares. Verifique la identificación de la pieza, el sentido de la espiral, la familia de ángulo de presión, la relación, la distancia de montaje, el ancho de cara, la interfaz del eje y el sentido de rotación previsto. Un componente cónico de caja de cambios visualmente similar puede no ser intercambiable.

Los requisitos de material y tratamiento térmico deben corresponder a las condiciones de servicio. Los semiproductos forjados de acero aleado se seleccionan habitualmente cuando se requiere alta resistencia cíclica, seguidos de mecanizado controlado, generación de dientes, tratamiento térmico y acabado final adecuados para el diseño. La profundidad de capa, las propiedades del núcleo, el acabado de los dientes y el control dimensional afectan a la resistencia a la fatiga, pero el engranaje no puede compensar una línea central del eje inestable o una disposición de rodamientos defectuosa.

Cuando una caja de cambios contiene varios tipos de engrane, revise toda la trayectoria de potencia. Una etapa de ejes paralelos desgastada puede introducir residuos o vibración torsional que afecte a la etapa cónica. En transmisiones relacionadas, unEngranaje helicoidal de repuesto también debe comprobarse para verificar la relación correcta, el sentido de hélice, el ajuste del agujero y los requisitos de holgura, en lugar de seleccionarse únicamente por el diámetro nominal.

Durante el montaje, elimine solo el mínimo material necesario para retirar rebabas; no pula las superficies funcionales ni altere los perfiles endurecidos de los dientes. Utilice herramientas de medición calibradas, procedimientos de apriete especificados, lubricante de montaje limpio y los objetivos correctos de precarga y holgura indicados en el plano de la caja de cambios o en la documentación de servicio. Después de cada ajuste, vuelva a comprobar la holgura y el patrón de contacto. La verificación final debe incluir una rotación suave durante varias vueltas, ausencia de puntos duros y confirmación de que los elementos de bloqueo y los conductos de lubricación están asegurados.

Condiciones que provocan fallos repetidos

El desgaste repetido de los dientes suele seguir a una reparación incompleta. Ejemplos comunes incluyen instalar engranajes nuevos conservando una pista de rodamiento con picaduras, reutilizar calzas aplastadas, ignorar un asiento de carcasa flojo o ajustar la holgura en una sola posición del engranaje. Otro problema frecuente es medir una caja de cambios fría después de un fallo que ocurre únicamente a la temperatura de trabajo. La expansión térmica puede cambiar la precarga de los rodamientos y la posición del engranaje, especialmente cuando los ejes y las carcasas utilizan materiales diferentes o cuando fuentes de calor externas afectan a un lado de la caja de cambios.

La manipulación y el transporte también pueden alterar un conjunto de engranajes de precisión. Proteja los flancos de los dientes contra impactos, mantenga juntos los engranajes emparejados, evite la corrosión durante el almacenamiento y no apile componentes de modo que los dientes contacten superficies duras. Antes de la instalación tras un almacenamiento prolongado, inspeccione el estado del conservante, los daños del embalaje y las caras mecanizadas expuestas. Las manchas de óxido en un flanco de diente no deben ignorarse si se encuentran dentro de la región de contacto prevista.

Una reparación estable se documenta mediante mediciones, no suposiciones: la ubicación del daño original, los hallazgos de residuos, el estado de los rodamientos, la variación de holgura, el patrón de contacto, los cambios de calzas y los ajustes finales. Este registro facilita la interpretación de hallazgos posteriores de vibración o aceite y evita que se pierda el historial de ajustes cuando se vuelva a abrir la caja de cambios. La fiabilidad de los engranajes cónicos depende de que el sistema completo de engrane se mantenga en posición, reciba lubricante limpio y funcione dentro de las condiciones de carga y velocidad para las que fue diseñado.
