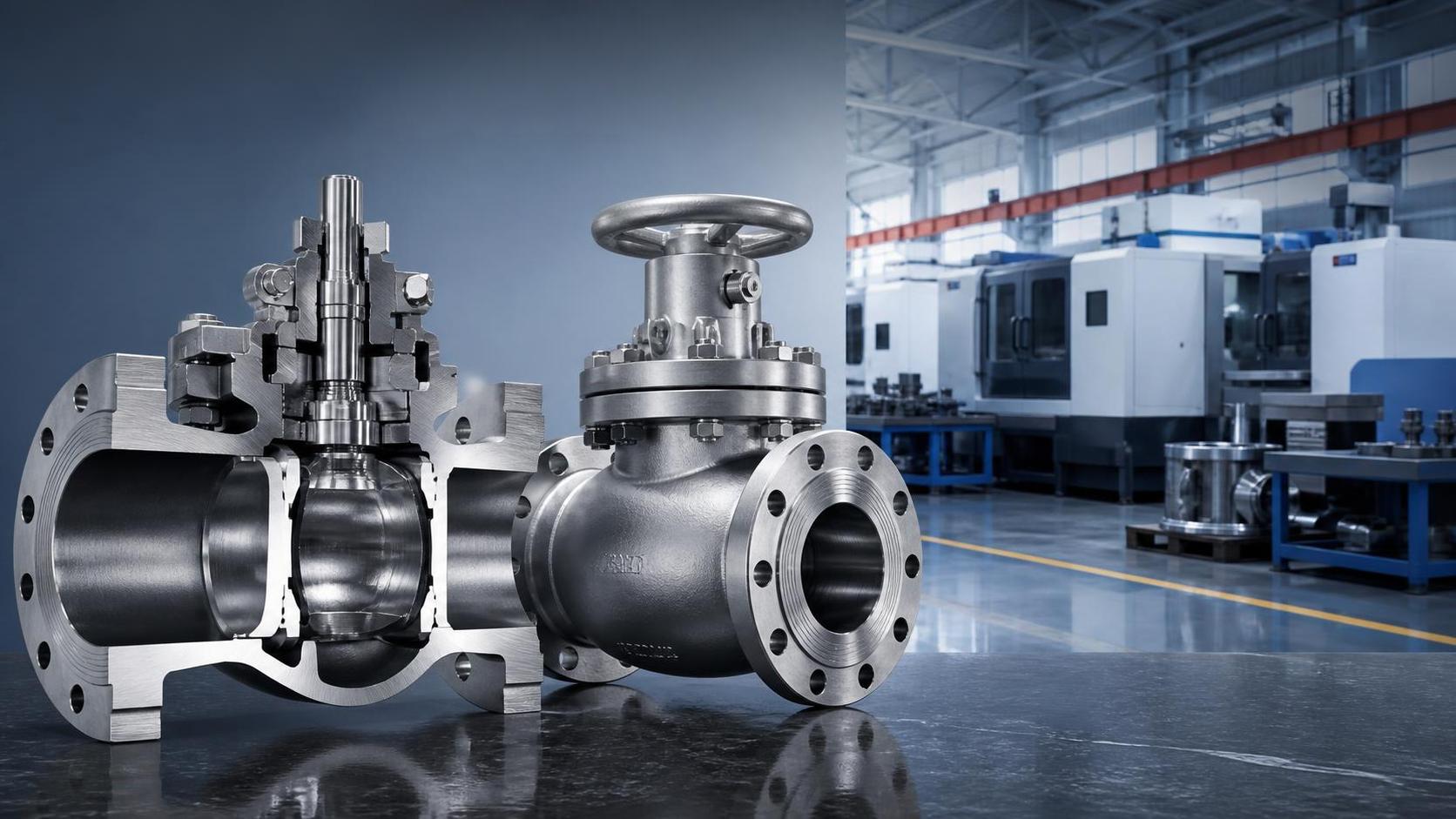

¿Por qué el diseño del cuerpo de una válvula tiene un efecto tan importante en las fugas y la vida útil?

Porque el cuerpo de la válvula no es simplemente una carcasa. Es la pieza que soporta la presión, mantiene las superficies de sellado en posición, gestiona las rutas de flujo y absorbe las cargas térmicas y mecánicas con el paso del tiempo. Cuando esta estructura está bien diseñada, los sellos permanecen comprimidos dentro de su rango previsto, las piezas de acoplamiento mantienen su alineación y el sistema funciona con menos fugas y menos paradas imprevistas. Cuando está mal diseñada, incluso un buen material de sellado puede fallar prematuramente.

Para los responsables de la toma de decisiones, esto suele manifestarse de formas prácticas: aumento de las horas de mantenimiento, pérdida de aceite o fluido, repetidos trabajos de reapriete, presión inestable o ciclos de sustitución cortos. En los sistemas industriales, la verdadera cuestión rara vez es si un cuerpo de válvula puede funcionar el primer día. La cuestión es si puede mantener el sellado después de ciclos de presión, variaciones de temperatura, vibraciones, contaminación y largas horas de funcionamiento. Ahí es donde el diseño del cuerpo, la calidad de la forja y la precisión del mecanizado empiezan a ser importantes.

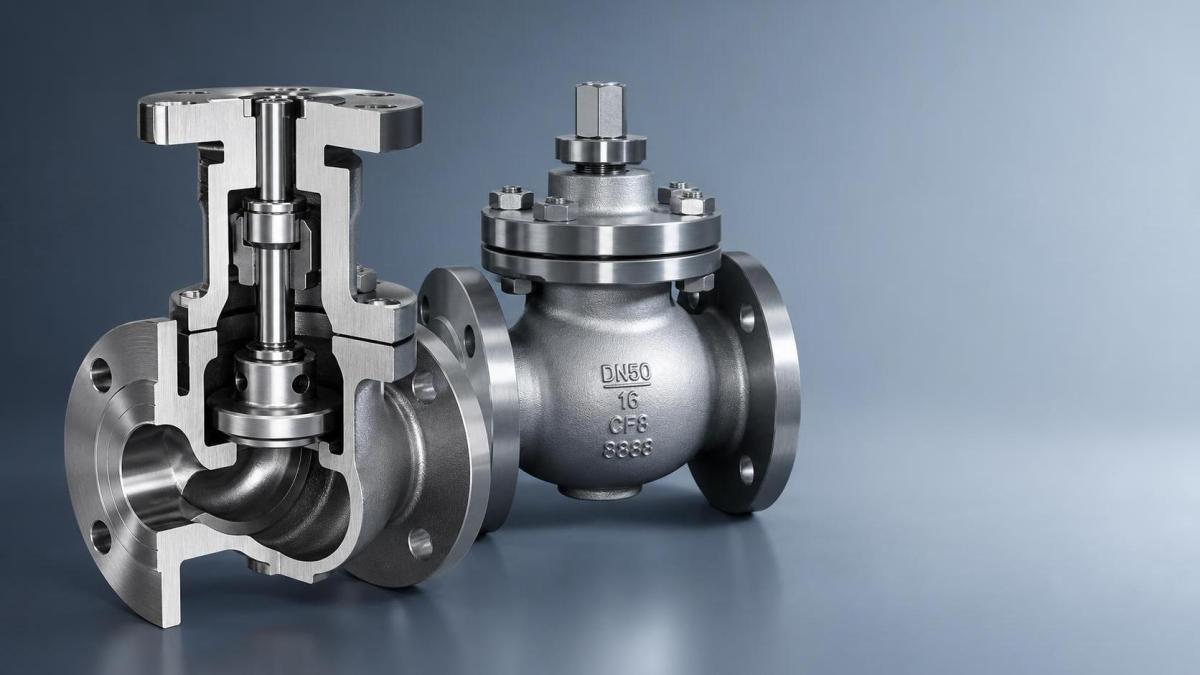

¿Qué aspectos del diseño del cuerpo de una válvula son más importantes para el rendimiento del sellado?

Hay que prestar atención primero a tres áreas: la interfaz de sellado, la rigidez estructural del cuerpo y la configuración de los conductos de flujo.

La interfaz de sellado incluye la planitud, redondez, acabado superficial y estabilidad dimensional de las zonas donde funcionan las juntas, las juntas tóricas, los asientos o las conexiones roscadas. Si estas superficies son inconsistentes, la carga de sellado se distribuye de manera desigual. Un área queda excesivamente comprimida, otra apenas entra en contacto y la fuga comienza allí.

La rigidez estructural suele subestimarse. Un cuerpo de válvula que se deforma bajo la presión o la carga de los pernos puede modificar ligeramente la geometría de sellado, pero una variación pequeña es suficiente para crear una vía de fuga. Esto es especialmente relevante en conjuntos industriales de mayor tamaño o en sistemas expuestos a cargas cíclicas.

La configuración de los conductos de flujo es importante porque las turbulencias, las zonas muertas y las transiciones internas bruscas pueden acelerar la erosión y crear concentraciones locales de presión. Con el tiempo, estas condiciones dañan el propio cuerpo o aumentan la tensión alrededor de las zonas de sellado.

¿Es la selección del material tan importante como la geometría?

Sí, y en muchos proyectos ambos aspectos deben evaluarse conjuntamente. La geometría controla cómo se transmiten las cargas a través del cuerpo de la válvula, mientras que el material determina cómo responde el cuerpo a dichas cargas con el paso del tiempo.

El material del cuerpo debe tener suficiente resistencia, tenacidad y estabilidad dimensional para la presión, la temperatura y el medio previstos. Si el material es demasiado blando, las superficies de sellado pueden desgastarse o deformarse. Si es demasiado frágil para las condiciones de funcionamiento, aumenta el riesgo de fisuración. Los medios corrosivos añaden otra dificultad: una vez que la corrosión comienza en las caras de sellado o en las zonas roscadas, incluso un daño menor puede acortar rápidamente la vida útil.

Esta es una de las razones por las que los componentes forjados suelen preferirse en aplicaciones industriales exigentes. Una buena práctica de forja puede proporcionar una estructura base más densa y estable que los métodos menos controlados, lo que favorece el mecanizado posterior y la fiabilidad del sellado a largo plazo. Un fabricante que cuente tanto con capacidad de forja como de mecanizado suele estar en mejores condiciones para controlar toda la cadena, desde la materia prima hasta la superficie de sellado final.

¿Qué papel desempeñan la precisión de la forja y la exactitud del mecanizado en un cuerpo de válvula?

Afectan al sellado más directamente de lo que muchos compradores esperan. La precisión de la forja influye en la uniformidad del bruto: el flujo de grano, la sobremedida de forma y la cantidad de mecanizado correctivo necesaria posteriormente. Si la base forjada es inestable o irregular, el mecanizado debe eliminar más material, lo que puede aumentar la variación y reducir el control sobre las características críticas.

La exactitud del mecanizado determina entonces si el cuerpo de válvula terminado coincide realmente con el diseño de sellado. La concentricidad, la perpendicularidad, la precisión del diámetro interior, la calidad de la rosca y la planitud de la cara de sellado contribuyen a prevenir las fugas. Un cuerpo de válvula puede tener un plano aceptable sobre el papel y aun así ofrecer un rendimiento deficiente si estas características se desvían durante la producción.

Para los equipos de compras y técnicos, esto significa que la conversación con el proveedor debe ir más allá del grado del material. Pregunte cómo controla el fabricante la uniformidad de la forja, la secuencia de mecanizado, los puntos de inspección y la repetibilidad dimensional de las características que afectan al sellado. Estos detalles del proceso son los que a menudo determinan la vida útil.

¿Cómo se puede saber si es probable que el diseño de un cuerpo de válvula falle prematuramente?

El riesgo de fallo prematuro suele dejar indicios antes de la instalación en campo. Preste atención a los diseños con secciones de pared muy delgadas cerca de las zonas sometidas a presión, esquinas internas pronunciadas, transiciones débiles entre taladros y puertos, o zonas de sellado situadas demasiado cerca de puntos de concentración de tensiones. Estas características no garantizan un fallo, pero reducen el margen de seguridad.

Otra señal de advertencia es un diseño que depende de un montaje perfecto para compensar una estructura débil. Si el cuerpo solo sella correctamente cuando la fuerza de apriete se distribuye dentro de un intervalo muy estrecho, el diseño puede ser demasiado sensible para las condiciones reales de funcionamiento.

En cuanto a la documentación, compruebe si el plano identifica claramente las dimensiones críticas de sellado, las tolerancias geométricas, los requisitos de acabado superficial y los métodos de inspección. Si estos aspectos son imprecisos, la variación de producción tiende a trasladarse directamente al rendimiento en campo.

¿Qué debe revisar un comprador antes de aprobar a un proveedor de cuerpos de válvula?

Una revisión adecuada es más útil que una revisión extensa. Concéntrese en los controles que afectan directamente al sellado y a la vida útil:

• Trazabilidad del material del material base o de la materia prima de forja
• Capacidad del proceso para la forja y el mecanizado de precisión
• Registros de inspección de las caras de sellado, taladros, roscas y elementos de alineación
• Control de defectos superficiales, rebabas, cascarilla y estado de los bordes
• Claridad de los planos y gestión de revisiones
• Capacidad para gestionar pedidos repetitivos sin deriva dimensional

Si el proveedor también suministra a sectores con elevadas exigencias mecánicas, como sistemas de engranajes para automóviles, cajas de engranajes eólicas, componentes marinos u otros componentes mecánicos forjados de precisión, esto puede ser relevante. Sugiere que está acostumbrado a controlar el uso de materiales, la eficiencia del proceso y la disciplina dimensional. Sin embargo, lo importante es si esas capacidades se aplican a las características del cuerpo de válvula que determinan el sellado.

¿Las fugas suelen deberse al propio sello o al cuerpo de la válvula que lo rodea?

En la práctica, ambos intervienen, pero el cuerpo de la válvula suele ser la causa subyacente. Es fácil culpar a una junta tórica dañada porque es visible y reemplazable. Lo que suele pasarse por alto es por qué falló. Si la geometría de la ranura es incorrecta, el acabado superficial es rugoso, la cara no es plana o el cuerpo se mueve demasiado bajo carga, el sello de sustitución puede fallar de la misma manera.

Por eso, sustituir repetidamente el sello sin inspeccionar el cuerpo suele convertirse en un tiempo de inactividad recurrente. Si un sistema presenta la misma ubicación de fuga una y otra vez, inspeccione primero el metal circundante: las dimensiones de la ranura, el desgaste local, la integridad de la rosca, la distribución de la carga de apriete y las marcas de deformación. Un problema de sellado que reaparece continuamente suele ocultar un problema de diseño o fabricación del cuerpo.

¿Cuáles son los errores de diseño más comunes que acortan la vida útil de un cuerpo de válvula?

Algunos errores aparecen repetidamente en el servicio industrial:

La mayoría de estos problemas son costosos porque no resultan evidentes durante la inspección de recepción. Aparecen más tarde, bajo presión y normalmente cuando el sistema ya está en servicio.

¿Un diseño mejor del cuerpo de válvula siempre cuesta más?

No necesariamente. Un diseño más resistente puede aumentar el coste unitario en algunos casos, especialmente si requiere un control de mecanizado más estricto o un material más adecuado. Sin embargo, el cuerpo más barato rara vez es la opción de menor coste si provoca fugas, rechazos, pérdidas de energía, pérdidas de fluido o paradas de mantenimiento.

Un diseño mejor también ofrece ventajas desde el punto de vista de la fabricación. La forja de precisión y el procesamiento de forma casi neta pueden reducir la eliminación innecesaria de material, mejorar la uniformidad y disminuir los residuos. En las empresas basadas en la forja y el procesamiento mecánico, esto suele contribuir a lograr un equilibrio más estable entre el rendimiento y el coste de producción. La cuestión no es comprar el cuerpo más caro, sino adquirir un diseño que mantenga la fiabilidad del sellado sin exigir correcciones posteriores adicionales.

¿Qué preguntas debe plantear la dirección durante una revisión técnica?

No es necesario convertir una reunión de abastecimiento en una clase sobre teoría de válvulas. Bastan algunas preguntas concretas:

1. ¿Qué dimensiones de este cuerpo de válvula son críticas para el sellado y cómo se inspeccionan?
2. ¿Qué parte del proceso controla el riesgo de deformación: el diseño de la forja, la secuencia de mecanizado o la trayectoria de carga del montaje?
3. ¿Dónde se encuentran las posibles zonas de concentración de tensiones y qué se ha hecho para reducirlas?
4. ¿Qué cambios en las condiciones de servicio acortarían más rápidamente la vida útil: los ciclos de presión, las variaciones de temperatura, los medios contaminados o las vibraciones?
5. Si se produce una fuga en campo, ¿qué comprobaciones dimensionales o superficiales deben realizarse primero?

Estas preguntas muestran rápidamente si el proveedor entiende el cuerpo de la válvula como un componente de sellado y no simplemente como una pieza metálica mecanizada.

¿Cuándo se debe rediseñar el cuerpo de la válvula en lugar de limitarse a sustituir los sellos?

El rediseño se convierte en la mejor opción cuando el mismo fallo se repite en condiciones normales de servicio, cuando las fugas comienzan poco después del mantenimiento o cuando la inspección revela desgaste o distorsión en el metal alrededor de la zona de sellado. Otro motivo es un cambio en el sistema: mayor presión, medios diferentes, más ciclos térmicos o un intervalo de mantenimiento más largo del previsto en el diseño original.

En ese momento, sustituir los sellos solo restaura un diseño débil a la misma situación de partida. La mejor decisión es revisar conjuntamente la geometría del cuerpo, la trayectoria de carga, el material y el método de producción. De ahí suelen proceder las mejoras de la vida útil.

¿Cuál es la regla más práctica para elegir un cuerpo de válvula con una larga vida útil?

Elija el cuerpo de válvula que le proporcione control, no solo suministro. Control sobre la calidad del material, la uniformidad de la forja, la precisión del mecanizado, las características de sellado y los registros de inspección. Si puede rastrear claramente cómo se fabrica la pieza y cómo se verifican las superficies críticas, estará en una posición mucho mejor para predecir el rendimiento del sellado y los costes de mantenimiento. En los sistemas industriales, una larga vida útil suele comenzar mucho antes de la instalación. Comienza con un diseño de cuerpo de válvula que permanece estable bajo cargas de funcionamiento reales y con un proceso de fabricación lo bastante disciplinado como para reproducir ese diseño en cada ocasión.
